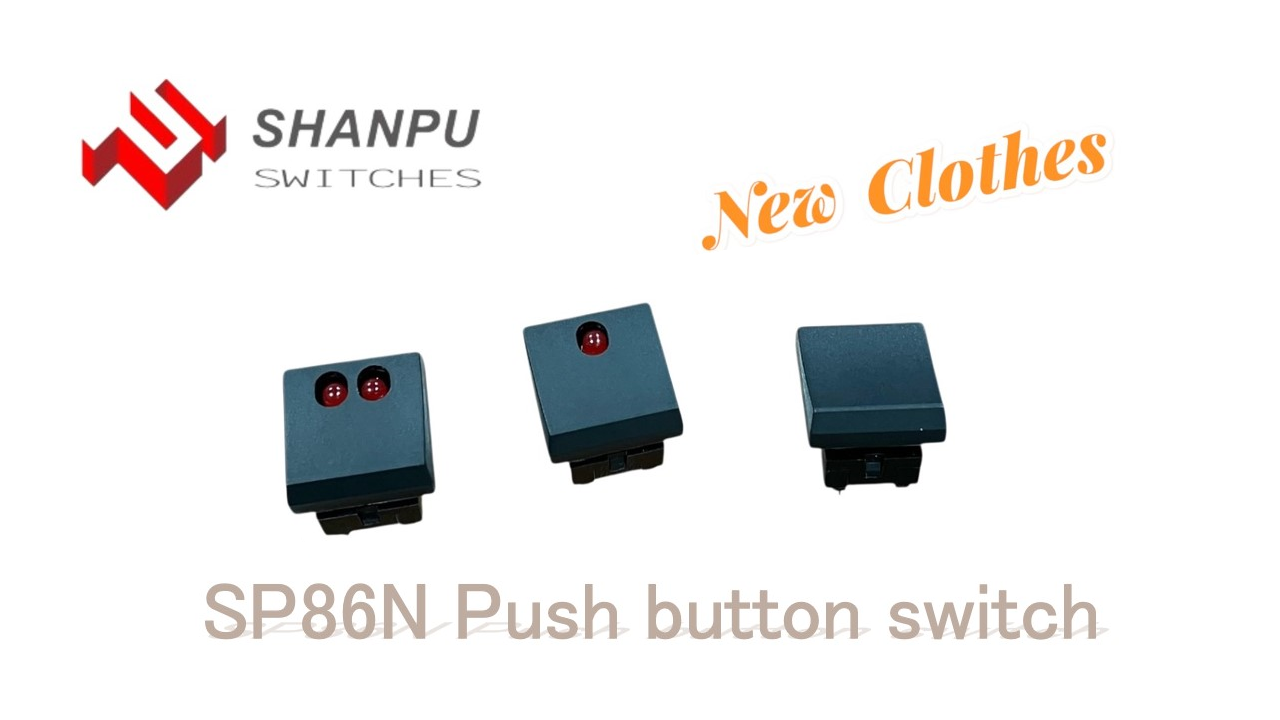

尚圃 SHANPUR SP86N 系列：鋼琴式瞬時帶燈按鍵開關 | 百萬次長壽命

尚圃持續研發SP86N這顆優異且耐用與可靠的帶燈按鈕讓新穎的帽蓋造型可以帶動SP86N帶燈按鈕開關持續發光發熱。
從民國86年開發此開關到現在，客戶繼續給予肯定並持續應用於舞台燈光調光控制台、會議室控制面板、印刷機等，足以見證這顆開關的可靠與耐用性。這不是老酒穿新裝那麼簡單而是包含了尚圃對開關持續不間斷的改進與精進，目前SP86N導入自動化組裝，檢測並進行批號管理確保產品的品質能更上層樓

臺灣專業按鍵開關製造商：SP86N系列核心優勢與應用

• 長壽命耐久設計：機械壽命高達 1,000,000 次，符合工業級高可靠度標準。
• 獨特鋼琴式觸感：專有設計，提供優異的 Tactile Feedback (觸覺反饋)，操作手感穩定精準。
• LED 指示功能：滿足全球對發光按鈕/帶燈開關的最迫切需求，指示清晰。
• 訊號級控制：額定規格 12V DC @ 12mA，低接觸阻抗信賴度高，適合用於精密的訊號電路應用。
• 新穎按鍵造型：多樣尺寸與造型帽蓋可搭配組合成功能鍵盤應用。

SP86N 關鍵技術規格 (KTS) 與電氣特性

電路與接點規格

開關形式

單刀雙擲 (SPDT)，SP86N 無鎖、瞬時開關 (Momentary switch) 作動。

接腳形式

印刷電路板 (PCB) 插件式 (Through Hole, TH) 安裝方便作業。

照光形式

3mm 插件式 LED 指示燈元件，最多可以安裝兩顆 LED。

LED電氣參數

順向驅動電壓 (Vf) 2.8~3 V DC，順向電流 (If) 20mA。

LED燈色

紅(red)、黃(amber)、綠(yellow-green)、藍(blue)。

機械與環境特性

操作壽命 | 機械壽命

1 百萬次 (1,000,000 Cycle times) 操作壽命。

防護等級

IP4X (基礎防塵，確保長期使用可靠度)。

操作力道

提供標準 170gf 手感版本。

接點材質

PBS磷青銅 **鍍金 (Gold Plating)**，確保接觸穩定性。

按壓行程

2.5mm 鋼琴鍵按鈕，具備明確按壓回饋感 (tactile feedback)。

開關總高

14mm (從 PCB 面到開關自由高度時帽蓋頂部位置)。

帽蓋尺寸

17x17mm、12x17mm、17x18mm、12x18mm、35x17mm。

選擇尚圃 SHANPU 的客製化服務與採購資訊

作為臺灣專業按鈕開關製造商，尚圃 SHANPU的優勢與服務：

• 客製化服務： 支援按鈕顏色、圖示印刷、雷射雕刻的二次加工客製服務。
• OEM/ODM： 不僅提供按鈕開關及各式開關 OEM/ODM，還提供**塑膠零件代工**以及**精密模具設計製造**服務。
• 認證文件： 品質管理系統 ISO 9001、環境管理系統 ISO 14001，以及鄧白氏認證 D-U-N-SR Number :65-760-1899。
• 獲獎殊榮： 榮獲 2011 年臺灣精品獎 (Awarded Taiwan Excellence)、2012 年台灣金典獎 (Gold Pin Design)，並擁有國內外多項產品發明專利與新型專利。

立即聯繫我們的業務團隊，獲取SP86N 系列的完整規格書，並開始您的專案。
