ZSPEH&ZSPEP
- 多種帽蓋顏色和標記選項
- 機械壽命：至少 10,000 次
- 操作力：150gf~250gf
- IP4X 正面防護等級
- 應用：機械介面、測試設備、手持設備
- 基本規格
- 接點迴路 DPDT
- 額定電壓電流 30V DC @ 100mA
- 開關接腳形式 Through hole(TH)
- 開關按壓行程 1.5mm ± 0.5mm (full stroke); 1.0mm ± 0.5mm (lock stroke)
- 操作力道 250gf ± 100gf (Lock); 150gf ± 100gf (Momentary)
- 機械壽命 10,000 cycles min.
- 防護等級 IP4X
- 照光方式 illuminated
- 材料
- 上蓋/透鏡 Cap: ABS ; Lens: PC(Polycarbonate)
- 作動鈕 POM(Polyoxymethylene)
- 底座/外框 Base: PA(Polyamide) ; Housing: ABS
- 端子 PBS (Phosphor bronze) with Silver plating

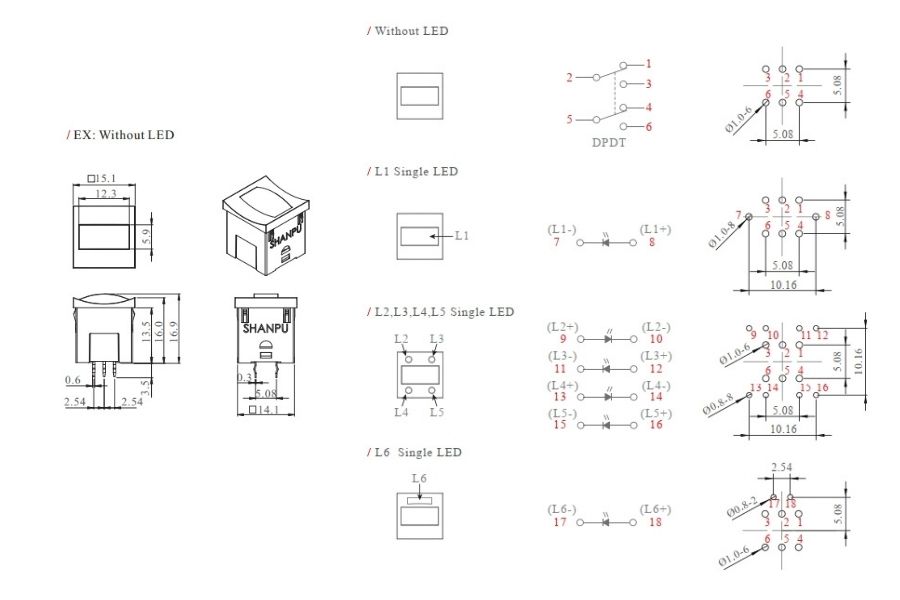

ZSPEH-尺寸圖&接點配置&PCB Layout
Without LED
L1 Single LED
L2,L3,L4,L5 Single LED
L6 Single LED
Q：ZSPEH 和 ZSPEP 系列為何功能多元？
答：它們提供瞬時和自鎖功能、LED 指示燈以及多種安裝方式，適用於各種應用。

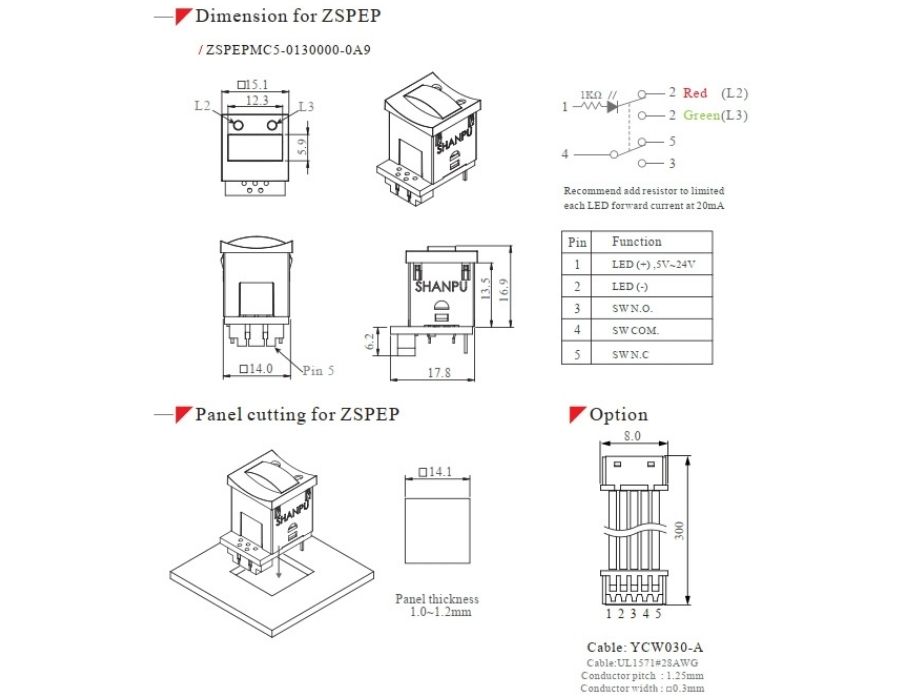

ZSPEP-尺寸圖 & 接點配置 & PCB Layout & 選配YCW030-A
Recommend add resistor to limited each LED forward current at 20mA
Panel cutting: □14.1mm
Panel thickness: 1.0~1.2mm
Option: Cable: YCW030-A
Cable:UL1571#28AWG
Conductor pitch : 1.25mm
Conductor width : □0.3mm
下載
樣品訂購
- 系列
- 料號
- 說明
-
- YCW030-A for ZSPEP wire
-
- ZSPEP選購線材
- 5 pins, 長度 300mm
- 兩端為母接頭
-
TWD 95
- +
-
- ZSPEPMC5-0130000-0A9
-
- 無鎖方形開關含PCB板
- 黑色外框
- 紅燈(L2), 綠燈(L3)
- 灰色帽蓋
- 請與YCW030-A線材一起購買
-
TWD 265
- +
-
- ZSPEHMD5-0223300-0A1
-
- 無鎖方形開關
- 黑色外框
- 黃燈(L2,L3), 綠燈(L4,L5)
- 紅色帽蓋
-
TWD 135
- +
-
- ZSPEHMC9-0130000-0A5
-
- 無鎖方形開關
- 灰色外框
- 紅燈(L2), 綠燈(L3)
- 黑色帽蓋
-
TWD 120
- +
-
- ZSPEHMC5-0130000-0A1-P01
-
- 無鎖方形開關
- 黑色外框
- 紅燈(L2), 綠燈(L3)
- 紅色帽蓋印刷"START"字樣
-
TWD 120
- +
-
- ZSPEHAE9-0000010-KA5
-
- 有鎖方形開關
- 灰色外框
- 紅燈(L6)
- 黑色帽蓋
-
TWD 135
- +
-
- ZSPEHAB5-0700000-0A2
-
- 有鎖方形開關
- 黑色外框
- 藍燈(L2)
- 黃色帽蓋
-
TWD 130
- +
-
- ZSPEHMA5-7000000-0A01-L01
-
- 無鎖方形開關
- 黑色外框
- 藍燈(L1)
- 烤漆黑色帽蓋鐳雕"START"字樣
-
TWD 115
- +
-
- ZSPEHMA9-0000000-0A5
-
- 無鎖方形開關
- 灰色外框
- 不帶 LED
- 黑色帽蓋
-
TWD 100
- +
-
.png)
- ZSPEPMC5-0130000-0A9+YCW030-A
-
- ZSPEPMC5-0130000-0A9 開關+YCW030-A 線材
- Momentary無段(無鎖) 黑色外框灰色按鈕
- 紅色 LED(L2), 綠色 LED(L3)
-
TWD 360
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
