ZRSG 編碼式旋轉開關和旋轉DIP開關
- 精確定位：多檔位設計，可實現精確選擇。
- 可自訂輸出代碼：非常適合模式選擇和配置。
- 緊湊的 DIP 格式：易於整合到標準 PCB 佈局中。
- 長機械壽命：空載時高達 20,000 步。
- 應用：通訊設備、儀表板、嵌入式系統。
- 基本規格
- 接點迴路 DIP, SMT
- 額定電壓電流 25mA, 24VDC MAX
- 機械壽命 (without load):20,000 steps.
- 防護等級 IPX7

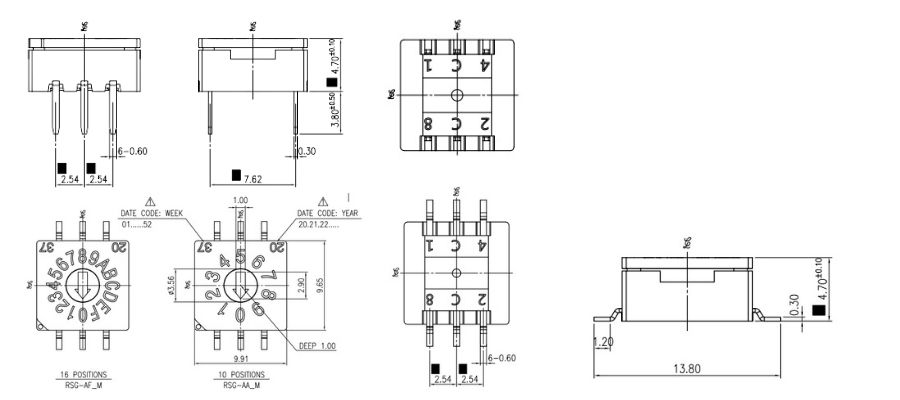

ZRSG-尺寸圖
Q：ZRSG 系列為何適合工業應用？
答：其堅固的結構、防水等級和較長的機械壽命確保其在惡劣環境下也能可靠運作。

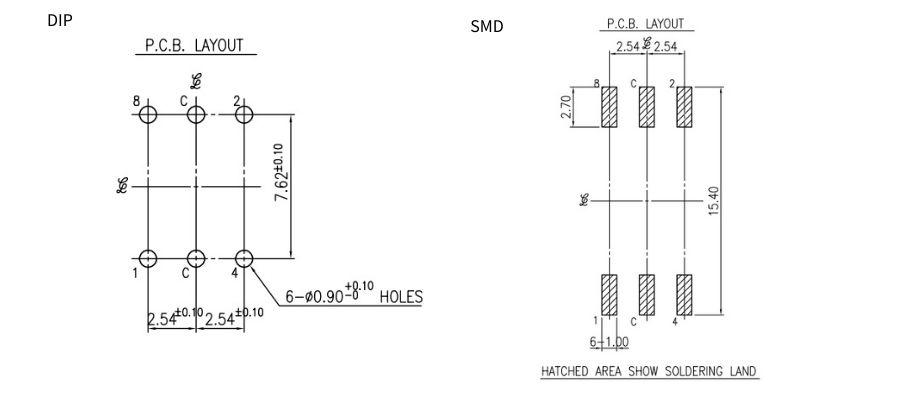

ZRSG-PCB 圖示 Layout
Q：鍍錫端子有什麼好處？
答：它們可以減少焊錫槽中的污染，從而提高製造品質和可靠性。

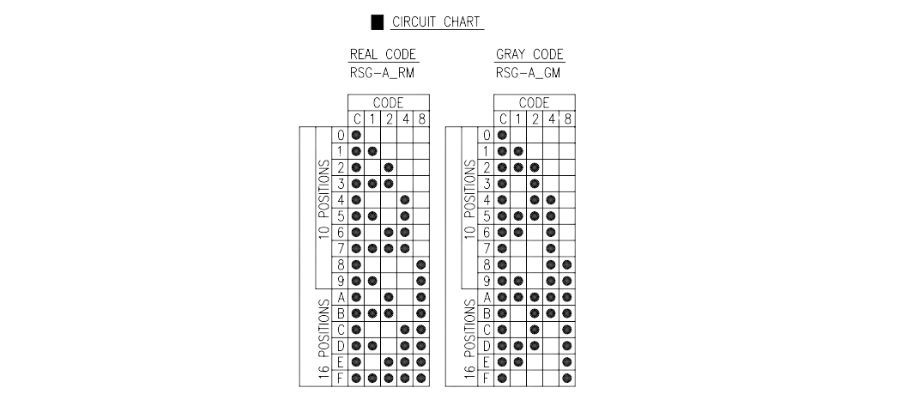

ZRSG-接點配置
Q：電路圖與旋轉開關有何關係？
答：在旋轉開關應用中，電路圖顯示了每個旋轉位置如何對應於特定的電輸出或配置。它有助於設計人員將開關整合到系統邏輯中，並確保用戶設定的精確訊號映射。
