ZLS67 帶LED燈輕觸按鍵開關

  • 短行程觸覺按鈕
  • 多色RGB LED全彩指示燈
  • 多種帽蓋造型可選
  • 直立式與90度彎角款式
  • 產業應用:音響視聽設備、擴大機設備、影音切換器設備
  • 基本規格
  • 接點迴路 SPST (push ON)
  • 額定電壓電流 12V DC @ 50mA
  • 開關接腳形式 Through hole (TH)
  • 開關按壓行程 0.2mm ± 0.1mm
  • 操作力道 160gf ± 50gf
  • 機械壽命 500,000 cycles min.
  • 照光方式 RGB illuminated
  • 材料
  • 上蓋/透鏡 PC (Polycarbonate)
  • 作動鈕 PA (Polyamide)
  • 底座/外框 PA (Polyamide)
  • 端子 Brass with silver plated over nickel under plating

尚圃ZLS67 LED發光觸覺開關是否具備RGB LED規格?

尚圃 ZLS67帶LED燈輕觸按鍵開關具備RGB LED規格設計,可在單一按鍵中呈現紅、綠、藍三色光源,並透過不同組合展示多彩背光效果。帶燈開關的特色是不需額外外接燈源即可達成清晰的狀態指示,適合用於模式切換、亮度提示、系統狀態顯示等應用。

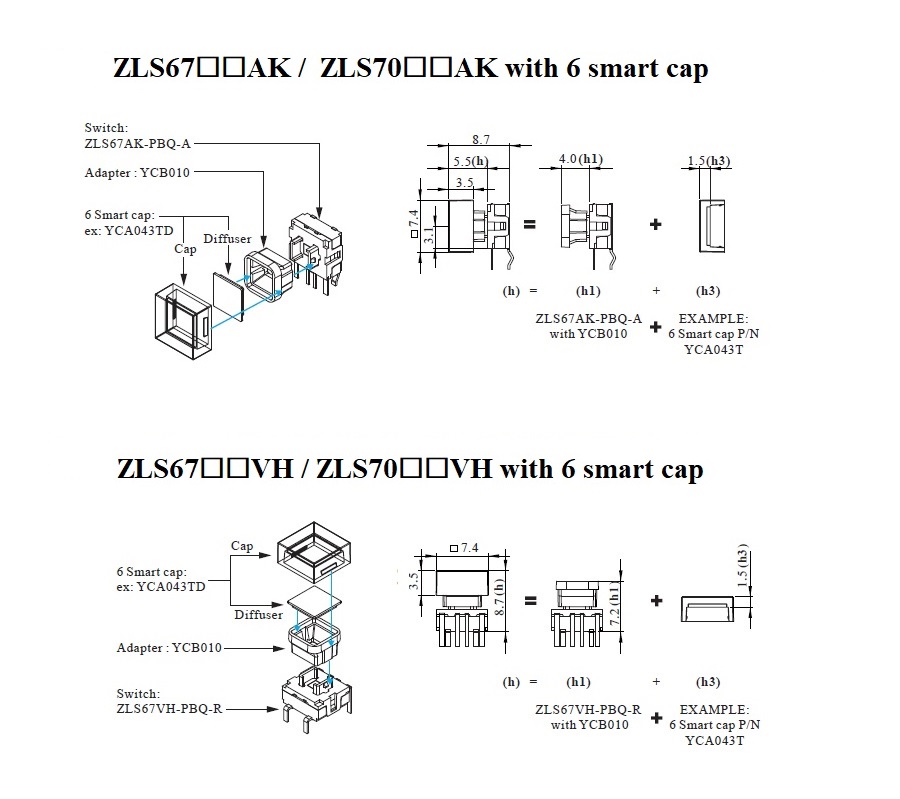

ZLS67帶LED燈輕觸按鍵開關搭配尚圃6系列聰明蓋尺寸圖

尚圃ZLS67帶LED燈輕觸按鍵開關搭配轉接環YCB010可與6系列聰明蓋(6 smart cap),形成完整的發光按鍵模組,提供均勻亮度與清晰標示。

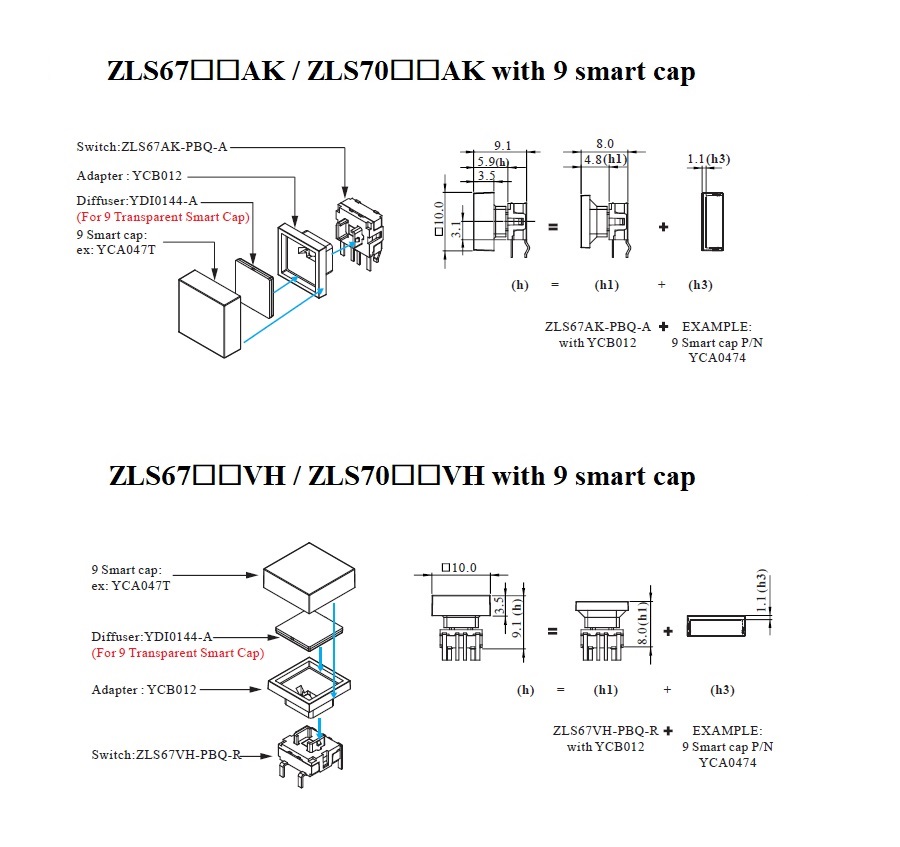

ZLS67帶LED燈輕觸按鍵開關搭配尚圃9系列聰明蓋尺寸圖

尚圃ZLS67帶LED燈輕觸按鍵開關搭配轉接環YCB012可與9系列聰明蓋(9 smart cap)整合,形成更大按壓面積的發光按鍵模組。

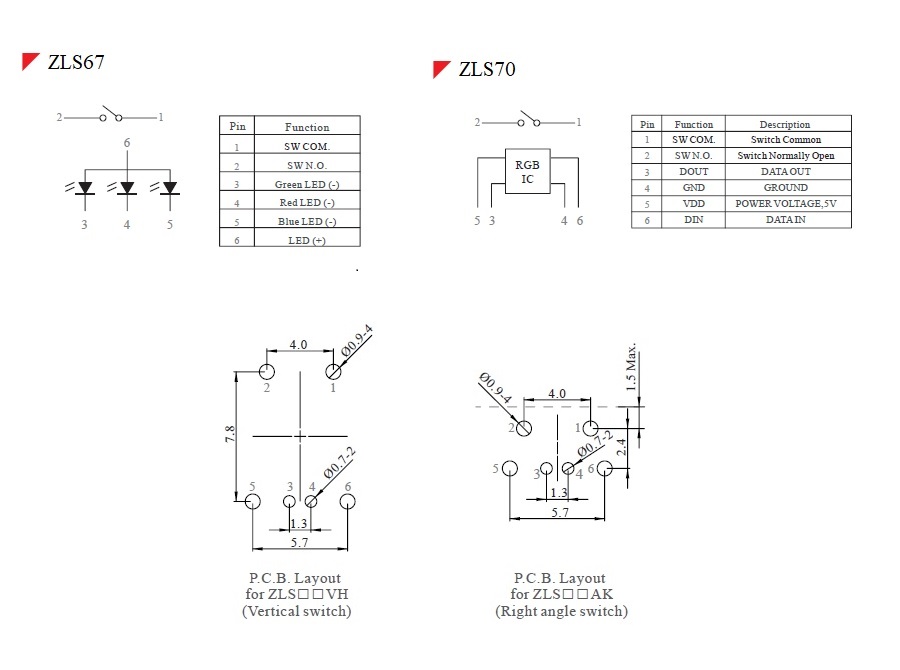

ZLS67帶LED燈輕觸按鍵開關的接點配置和PCB佈局

尚圃ZLS67帶LED燈輕觸按鍵開關採用6 pins接點配置,包含開關共點(SW COM. )、常開端(SW N.O.)以及RGB LED專用正負極,使開發者或工程師能輕鬆整合控制訊號與燈光電路。

影片

下載

樣品訂購

  • 系列
  • 料號
  • 說明
  • ZLS67VH-PBR-A-R2TA0
    • 帶LED燈輕觸按鍵開關
    • 直立式按壓
    • 冰晶色帽蓋
    • 無符號
    • 三色 (RGB) LEDs
  • TWD 95
    - +
  • ZLS67VH-PBR-A-R2SA1
    • 帶LED燈輕觸按鍵開關
    • 直立式按壓
    • 銀色帽蓋
    • 電源符號
    • 三色 (RGB) LEDs
  • TWD 115
    - +
  • ZLS67VH-PBR-A-R2KA9
    • 帶LED燈輕觸按鍵開關
    • 直立式按壓
    • 黑色按鍵帽蓋
    • 環光符號
    • 三色 (RGB) LEDs
  • TWD 115
    - +
  • ZLS67AK-PBR-A-R2TA0
    • 帶LED燈輕觸按鍵開關
    • 90度彎角側面按壓
    • 冰晶色按鍵帽蓋
    • 無符號
    • 三色 (RGB) LEDs
  • TWD 95
    - +
  • ZLS67AK-PBR-A-R2SA1
    • 帶LED燈輕觸按鍵開關
    • 90度彎角側面按壓
    • 銀色按鍵帽蓋
    • 電源符號
    • 三色 (RGB) LEDs
  • TWD 115
    - +
  • ZLS67AK-PBR-A-R2KA9
    • 帶LED燈輕觸按鍵開關
    • 90度彎角側面按壓
    • 黑色按鍵帽蓋
    • 環光符號
    • 三色 (RGB) LEDs
  • TWD 115
    - +

*下單後專員會聯繫您告知出貨日期,請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估,如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
