SRS5
- 低矮封閉式設計，防止灰塵進入
- 最多支援12段位
- 可選擇短路或非短路功能
- 可選配半透明手柄
- 可搭配T18旋鈕
- 產業應用：廣播設備、安防控制系統、儀器設備
- 基本規格
- 額定電壓電流 48VDC @ 130mA; 48VAC @ 5VA
- 開關接腳形式 Through hole (TH)
- 開關按壓行程 1kgf - cm (Max.)
- 操作力道 30 deg.
- 機械壽命 15,000 cycles min.
- 照光方式 non-illumination
- 材料
- 上蓋/透鏡 PA (Polyamide)
- 作動鈕 PA(Polyamide)
- 底座/外框 PA(Polyamide)
- 端子 Brass with gold plating
尚圃SRS5旋轉開關的主要特點是什麼？
尚圃SRS5旋轉開關主打多極多段切換能力與穩定耐用的結構設計，支援1極至6極配置，段數最高可達12段，操作手感明確，能靈活應用於各式功能選擇與模式控制。產品採用鍍金接點設計，提升訊號傳輸穩定度。

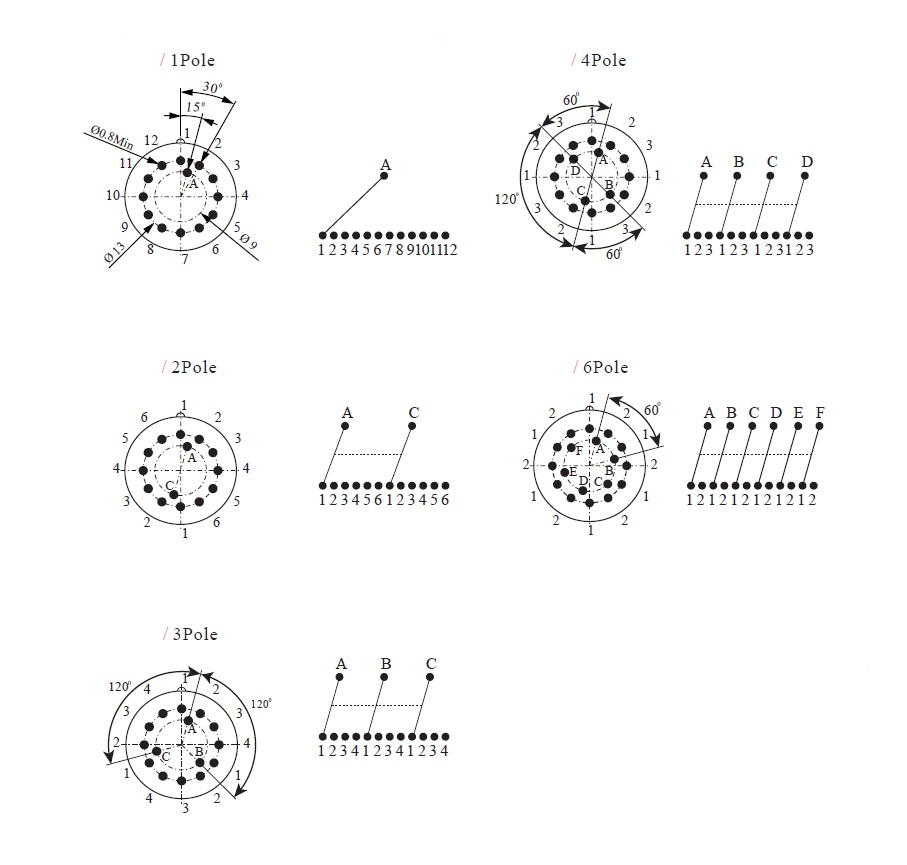

SRS5旋轉開關的接點配置和PCB佈局
尚圃SRS5按鈕開關具備清晰標示的接點配置，所有極與段的焊盤排列整齊、易於識別，有助於提升電路連接可靠性。標準化的通孔插件腳位設計支援常見PCB佈局規範，使波峰焊與手動焊接流程更順暢。腳位間距與標示均經優化，方便工程師快速完成PCB版圖設計與後續維護。
樣品訂購
- 系列
- 料號
- 說明
-
- SRS5-B-22-NS
-
- 旋轉開關
- B蓋形式
- 2極
- 6段
- 操作模式：先斷後合(Non-Shorting)
-
TWD 100
- +
-
- SRS5-C1-12-NS
-
- 旋轉開關
- C1蓋帶E形環型式
- 1極
- 12段
- 操作模式：先斷後合(Non-Shorting)
-
TWD 110
- +
-
- SRS5-E-22-NS
-
- 旋轉開關
- E透明蓋形式
- 2極
- 6段
- 操作模式：先斷後合(Non-Shorting)
-
TWD 110
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
