SPL15

  • 通孔垂直安裝,確保增強機械穩定性。
  • 清晰的觸覺點擊回饋,性能持久耐用。
  • 多種顏色的LED照明提供視覺提示。
  • 機械壽命長達500萬次。
  • 應用:適用於工業控制面板、專業音訊/視訊設備、儀器儀表以及任何需要可靠觸覺輸入和視覺指示的設備。
  • 基本規格
  • 接點迴路 SPST (push ON)
  • 額定電壓電流 12V DC @ 50mA
  • 開關接腳形式 Through hole(TH)
  • 開關按壓行程 0.3mm ± 0.1mm
  • 操作力道 300gf ± 100gf
  • 機械壽命 5,000,000 cycles min.
  • 防護等級 IP4X
  • 照光方式 illuminated
  • 材料
  • 上蓋/透鏡 PC(Polycarbonate)
  • 作動鈕 PA(Polyamide)
  • 底座/外框 PA(Polyamide)
  • 端子 Brass with gold plating

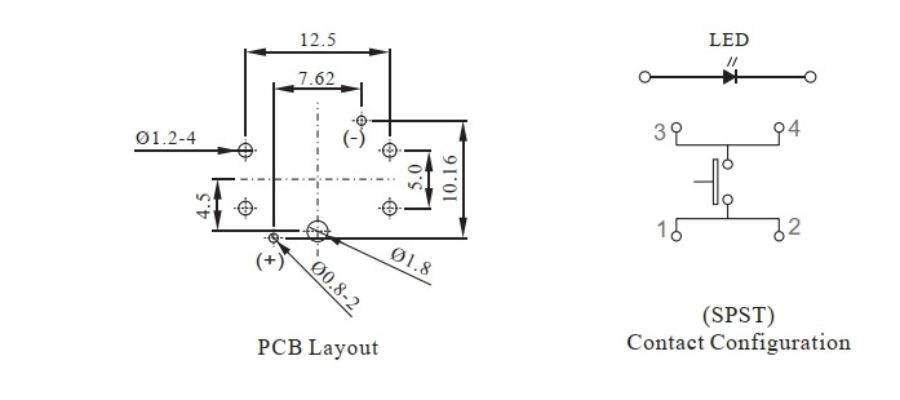

SPL-接點配置

Q:SPL15 系列如何增強使用者介面設計?
答:SPL15 開關提供全 LED 照明,並可透過雷射雕刻文字或圖形進行客製化,既提供清晰的視覺體驗,又提供品牌推廣的靈活性。

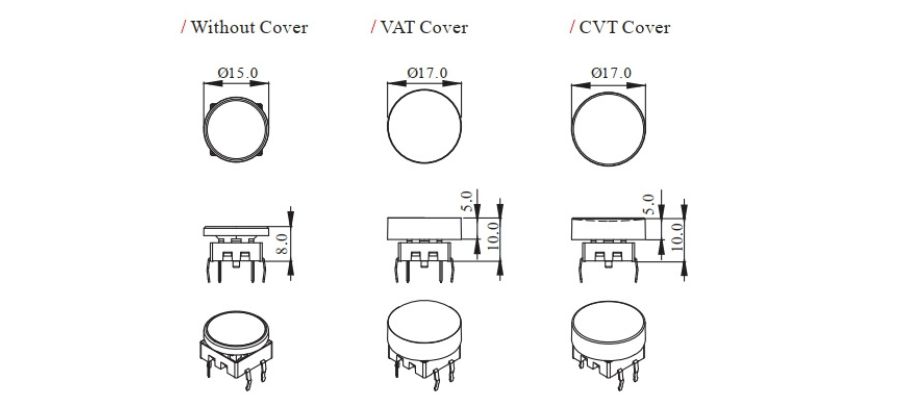

SPL15-尺寸圖

特色:外型設計
圓形 DIP 開關採用圓形旋轉結構,外觀精巧且容易辨識,能在有限的電路板空間中提供清晰的操作介面。其圓形設計不僅美觀,還能減少誤操作的可能性,適合需要多段設定的電子產品。
