SPL12
- 180度插件式TH(Through Hole)開關引腳
- 不同顏色LED和擴散片可供選擇
- 可搭配12聰明蓋(12 smart cap)上蓋
- 清脆明確按壓回饋感，長壽命按壓開關
- 應用：適用於智慧家庭控制面板、消費性電子產品、醫療儀器以及需要直覺可靠觸覺控制的工業設備。
- 基本規格
- 接點迴路 SPST (push ON)
- 額定電壓電流 12V DC @ 50mA
- 開關接腳形式 Through hole(TH)
- 開關按壓行程 0.3mm ± 0.1mm
- 操作力道 300gf ± 100gf
- 機械壽命 5,000,000 cycles min.
- 防護等級 IP4X
- 照光方式 illuminated
- 材料
- 上蓋/透鏡 PC(Polycarbonate)
- 作動鈕 PA(Polyamide)
- 底座/外框 PA(Polyamide)
- 端子 Brass with gold plating
SPL-接點配置
問：SPL12 觸覺開關可以用於空間有限的設計嗎？
答：可以。 SPL12 系列尺寸緊湊，僅 12 mm × 12 mm，外型纖薄，非常適合控制面板、手持設備和其他空間有限的應用。

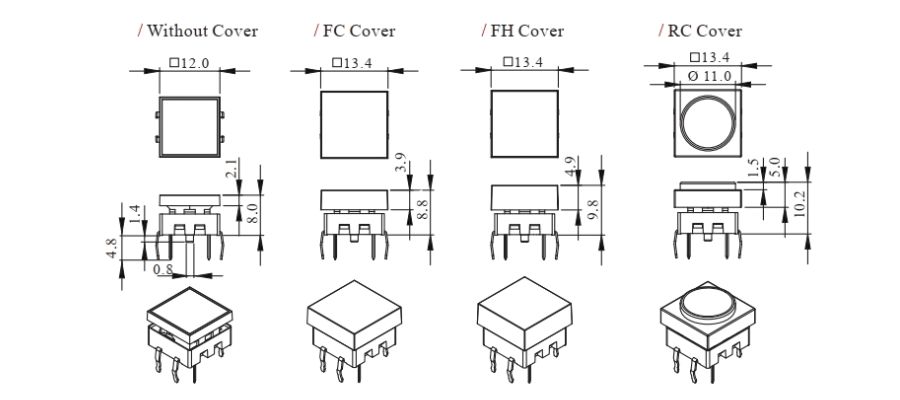

SPL12-尺寸圖(FC FH RC)
Without Cover 口12 mm h:8mm Without Cover
FC Cover 口13.4mm h: 8.8mm Flat/Clear Cover
FH Cover 口13.4mm h: 9.8mm Flat/Clear Cover
RC Cover 口13.4mm Ø 11.0 h: 10.2mm Round /Clear Cover
帶LED燈輕觸按鍵開關供應商-台灣-尚圃.jpg)

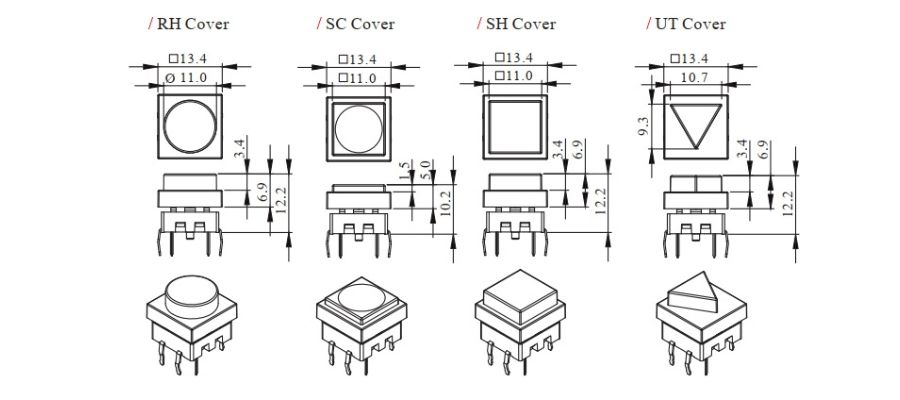

SPL12-尺寸圖(RH SC SH UT)
RH Cover 口13.4mm Ø 11.0 h: 12.2mm Round(High)/Clear Cover
SC Cover 口13.4mm 口11mm h: 10.2mm Square/Clear Cover
SH Cover 口13.4mm 口11mm h: 12.2mm Square (High)/Clear Cover
UT Cover 口13.4mm 口10.7mm h: 12.2mm UP Triangle/Clear Cover
帶LED燈輕觸按鍵開關供應商-台灣-尚圃.jpg)

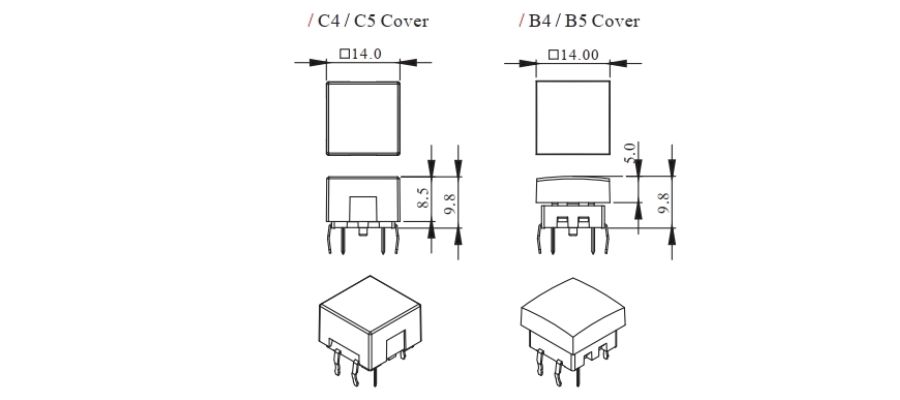

SPL12-尺寸圖 (C4 C5 B4 B5)
C4 Cover 口14 mm h: 9.8mm Flat cover/Whiter Cover
C4 Cover 口14 mm h: 9.8mm Flat cover/Foggyr Cover
B4 Cover 口14 mm h: 9.8mm Raised cover/White Cover
B5 Cover 口14 mm h: 9.8mm Raised cover /Foggyr Cover
