SPJ
- 90度彎角(直角)設計，適用於空間有限的組裝環境
- 提供插件腳(DIP)和貼片式(SMD)兩種焊接需求型式
- 清楚的照光開關設計適用於低光源環境
- 機械壽命長達100萬次，耐用可降低維護成本
- 應用：醫療器材、網通設備
- 基本規格
- 接點迴路 SPST (push ON)
- 額定電壓電流 50mA @ 12V DC max
- 開關接腳形式 Through hole (TH) or Surface Mounting Divice (SMD)
- 開關按壓行程 0.3mm ± 0.1mm
- 操作力道 200gf ± 50gf
- 機械壽命 1,000,000 cycles Min.
- 照光方式 Red, Yellow, Green, White, Blue LED
- 材料
- 上蓋/透鏡 Polycarbonate (PC)
- 作動鈕 Polyamide (PA)
- 底座/外框 Polyamide (PA)
- 端子 Brass with gold plating
- 彈片 Stainless steel with silver plating
SPJ 直角輕觸按鍵開關是什麼？
尚圃的SPJ是一款直角帶LED燈的輕觸按鍵開關，適用於內部空間有限的設備器材。SPJ開關本體6×6mm（6mm正方形）作動鈕可搭配尚圃的聰明帽蓋與轉接環系列，組合方式超過五十種，也就是同樣的開關本體可以擁有超過五十種外觀。

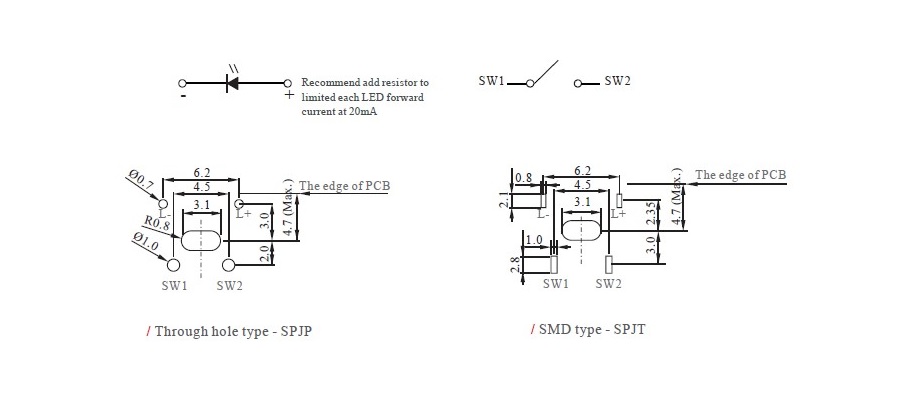

SPJ 直角輕觸按鍵開關的電路及PCB佈局
SPJ是機械式開關，開關端子腳與LED端子腳是分別獨立的。此款照明開關只有單色LED燈的選項，若需要雙色燈或RGB全彩LED燈，請參考尚圃的ZLS67AK、ZLS70AK。它有插件腳(TH)和貼片式(SMD)兩種端子腳提供不同設計及打件製造需求。

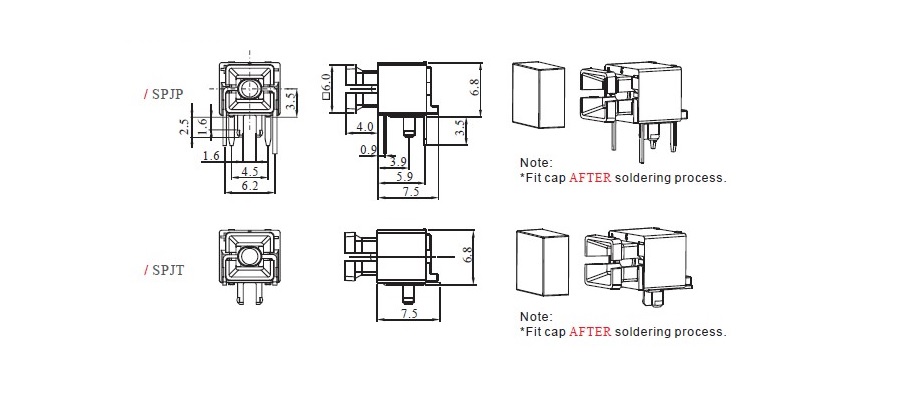

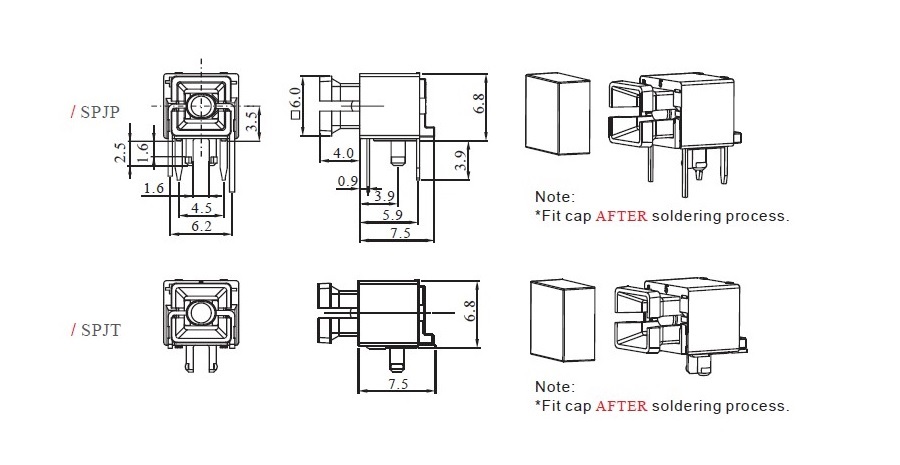

SPJ 直角輕觸按鍵開關的尺寸
SPJP是插件腳(TH)類型，可手工焊接或波峰焊；SPJT是貼片式(SMD)端子類型，過迴焊爐後才能蓋帽蓋。
下載
樣品訂購
- 系列
- 料號
- 說明
-
.png)
- SPJP4YCA0434
-
- 插件腳型式
- 白色LED燈
- 白色正方形7.4mm平面帽蓋
- 接單生產無庫存，平均交期：收到貨款後需2-4週
-
TWD 80
- +
-
.png)
- SPJP7YCA043TD
-
- 插件腳型式
- 藍色LED燈
- 透明正方形7.4mm平面帽蓋含白色擴散片
- 接單生產無庫存，平均交期：收到貨款後需2-4週
-
TWD 70
- +
-
.png)
- SPJT4YCA043TD
-
- SMD型式
- 白色LED燈
- 透明正方形7.4mm平面帽蓋含白色擴散片
- 接單生產無庫存，平均交期：收到貨款後需2-4週
-
TWD 85
- +
-
.png)
- SPJT7YCA0527
-
- SMD型式
- 藍色LED燈
- 藍色空心圓柱形帽蓋
- 接單生產無庫存，平均交期：收到貨款後需2-4週
-
TWD 75
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
