SPH2T & SPH2S 輕觸按鍵開關
- 清楚的按鍵回饋感
- 提供多種LED燈色選擇
- 帶外框款式並附點光源帽蓋
- 可搭配尚圃聰明帽蓋系列
- 應用：合成器、切換轉接器
- 基本規格
- 接點迴路 SPST (push ON)
- 額定電壓電流 12V DC @ 50mA
- 開關接腳形式 Through hole (TH)
- 開關按壓行程 SPH2T: 0.4mm ± 0.2mm; SPH2S: 0.2mm ± 0.1mm
- 操作力道 SPH2T: 230gf ± 50gf; SPH2S: 190gf ± 50gf
- 機械壽命 1,000,000 cycles Min.
- 照光方式 w/o, Red, Yellow, Green, White, Pure Green, Blue LED
- 材料
- 作動鈕 Polyoxymethylen (POM)
- 底座/外框 Polyamide (PA)
- 端子 Brass with gold plating
- 上蓋/透鏡 上蓋：Polyamide (PA) 或 Polycarbonate (PC)
SPH2T & SPH2S 輕觸按鍵開關是什麼？
SPH2T和SPH2S是SPH2系列中的其中兩種規格，均為輕觸按鍵開關，按下時會發出清脆的「咔噠」聲。 SPH2T和 SPH2S搭配尚圃聰明帽蓋與轉接環可擁有多種外觀選擇，更有帶外框版本不用擔心卡到設備面板。

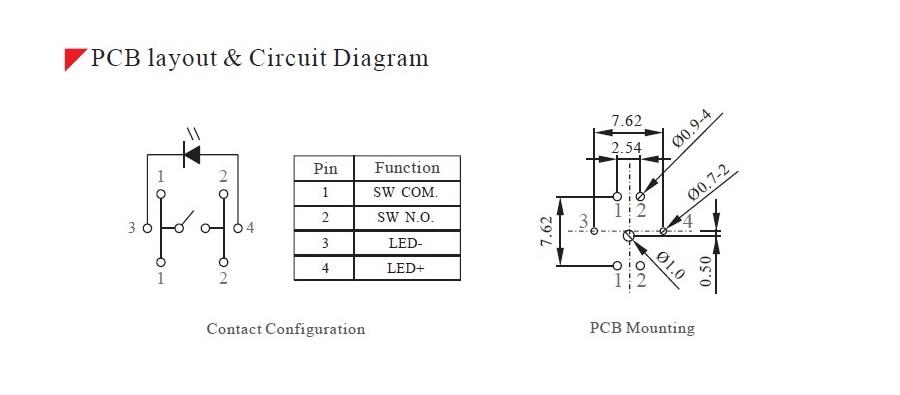

SPH2T & SPH2S 輕觸按鍵開關的電路圖與PCB佈局
尚圃的SPH2屬於機械式開關，開關端子腳與LED燈端子腳是各別獨立的，此款照光開關只有單色LED燈選項。

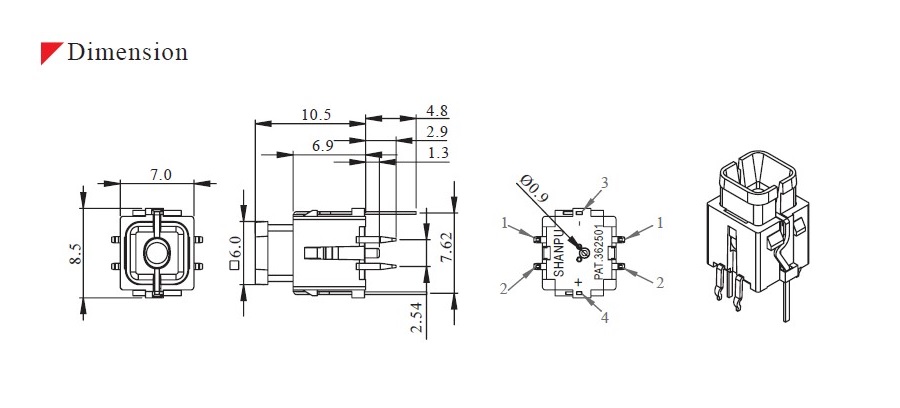

SPH2T & SPH2S 輕觸按鍵開關的主體尺寸
SPH2 6*6mm的作動鈕可搭配尚圃的6聰明帽蓋，或轉接環與9聰明帽蓋，或轉接環與12聰明帽蓋，滿足不同的外觀設計和設備需求。

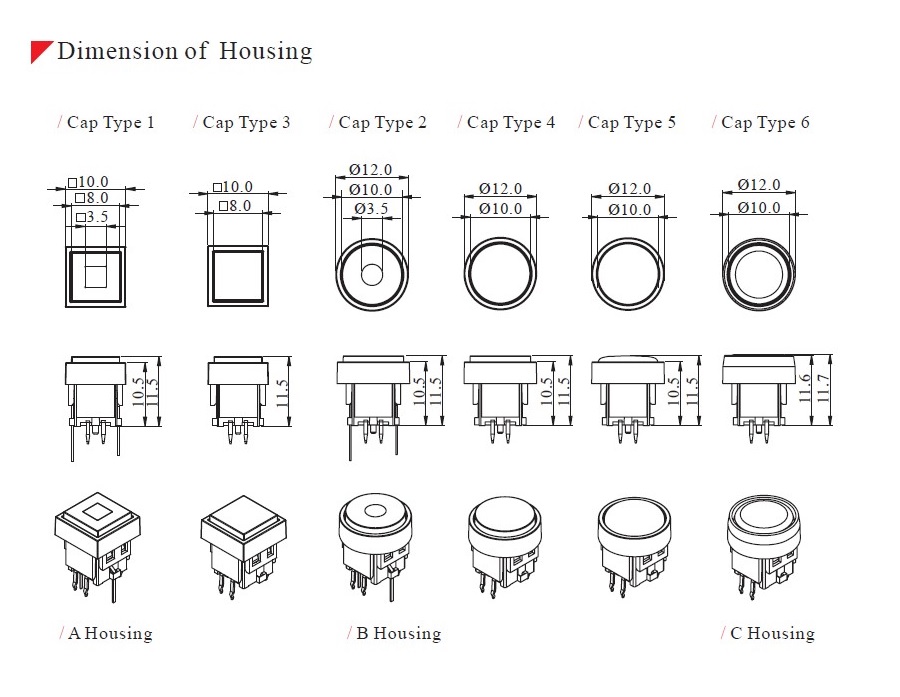

SPH2T & SPH2S 輕觸按鍵開關的帶外框尺寸
SPH2帶外框版本可以縮減設備面板與開關之間的縫隙，防止開關卡在面板下的窘境。照光方式則為點光源呈現，而不是整面透光。
