SPG4 面板安裝型按壓按鈕開關
- 帶外框按鈕
- DIP型式和面板安裝
- 按壓靜音順滑
- 提供多種LED燈色選擇
- 產業應用：家用電器、運輸設備面板、通訊設備
- 基本規格
- 接點迴路 SPST (push ON)
- 額定電壓電流 48V DC @ 50mA
- 開關接腳形式 Through hole (TH)
- 開關按壓行程 4.5mm ± 0.2mm
- 操作力道 250gf ± 50gf
- 機械壽命 5,000,000 cycles min.
- 照光方式 Pure Green, Red & Pure Green, RGB LED
- 材料
- 上蓋/透鏡 PC (Polycarbonate)
- 作動鈕 POM (Polyoxymethylene)
- 底座/外框 PA (Polyamide)
- 端子 Brass with gold plating

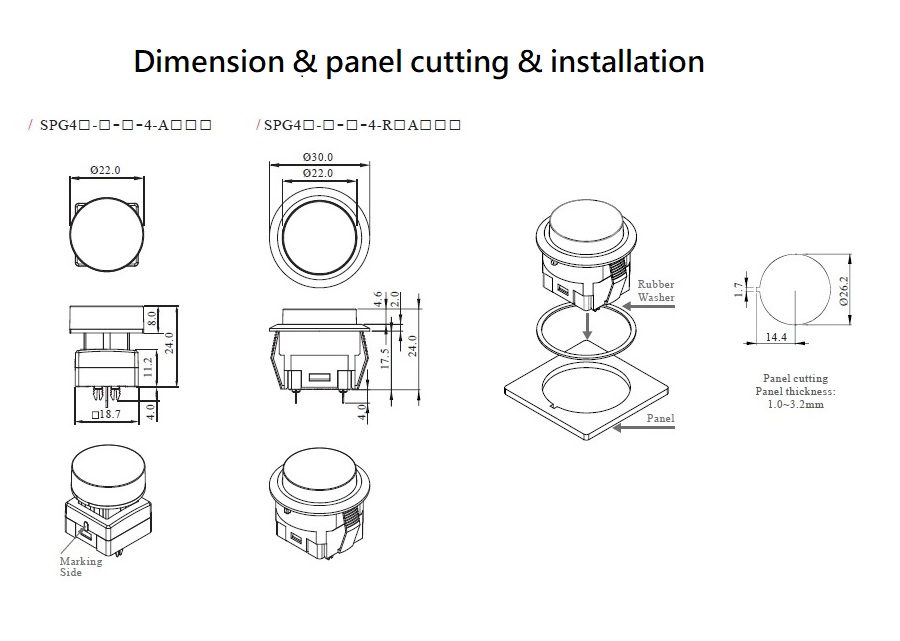

尚圃SPG4按壓按鈕開關是否具備面板安裝規格？
尚圃SPG4按壓按鈕開關具備面板安裝功能，可直接安裝於設備前端操作面板。面板安裝方式讓開關與背端PCB的連接更符合模組化佈局，有助於維修及更換。SPG4按鍵搭配LED燈時更能提供前端視覺狀態顯示，是工控面板、音訊設備及儀控介面等應用的理想選擇。
SPG4面板安裝型按壓按鈕開關的接點配置和PCB佈局
SPG4面板安裝型按壓按鈕開關，開關接點為1、2端，LED端子提供純綠燈、紅綠雙色燈與RGB全彩燈版本，使開發者或工程師能輕鬆整合控制訊號與燈光電路。
樣品訂購
- 系列
- 料號
- 說明
-
- SPG4T-9-4-R5AFC
-
- 面板安裝型按壓按鈕開關
- 4.5mm長行程按壓
- 三色 (RGB) LED燈
- 直徑22mm圓形白色帽子
- 黑色外框
- 凹面透明蓋
-
TWD 230
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
