SPG4 帶LED燈按壓按鈕開關

  • 帶背光的按鈕開關
  • LED燈可單獨控制
  • 提供多種LED顏色可選
  • 提高在弱光環境下的可視性
  • 產業應用:音響視聽設備、擴大機設備、影音切換器設備
  • 基本規格
  • 接點迴路 SPST (push ON)
  • 額定電壓電流 48V DC @ 50mA
  • 開關接腳形式 Through hole (TH)
  • 開關按壓行程 4.5mm ± 0.2mm
  • 操作力道 250gf ± 50gf
  • 機械壽命 5,000,000 cycles min.
  • 照光方式 Pure Green, Red & Pure Green, RGB LED
  • 材料
  • 上蓋/透鏡 PC (Polycarbonate)
  • 作動鈕 POM (Polyoxymethylene)
  • 底座/外框 PA (Polyamide)
  • 端子 Brass with gold plating

尚圃SPG5 LED照光按鈕開關是否具備RGB LED規格?

尚圃SPG4帶LED燈輕觸按鍵開關採用RGB LED設計,單鍵即可展示紅、綠、藍三種顏色,並透過色彩組合呈現豐富多變的背光效果。此款帶燈開關特點在於無需外接額外燈源即可精確顯示設備狀態,廣泛適用於模式切換、亮度提示及系統狀態監控等多種場景。

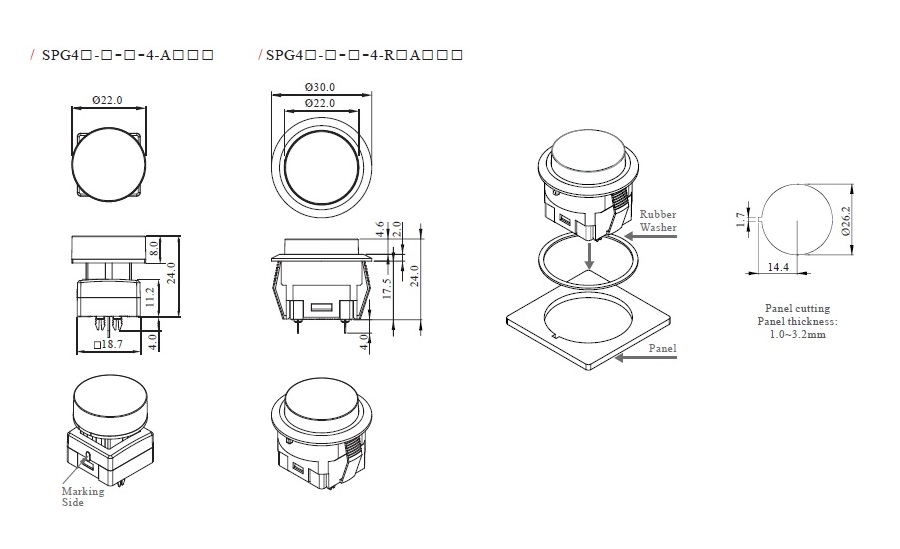

SPG4圓形帶LED燈按鍵開關尺寸圖、面板開孔尺寸圖和安裝說明

SPG4帶LED燈按壓按鈕開關的圓形款式,上蓋外徑為22.0 mm,安裝時建議面板開孔尺寸為直徑26.2 mm,以確保適當的嵌入空間。面板厚度則建議落在1.0–3.2 mm的範圍內,搭配橡膠墊片可有效提升安裝牢固度,讓操作更穩定可靠。

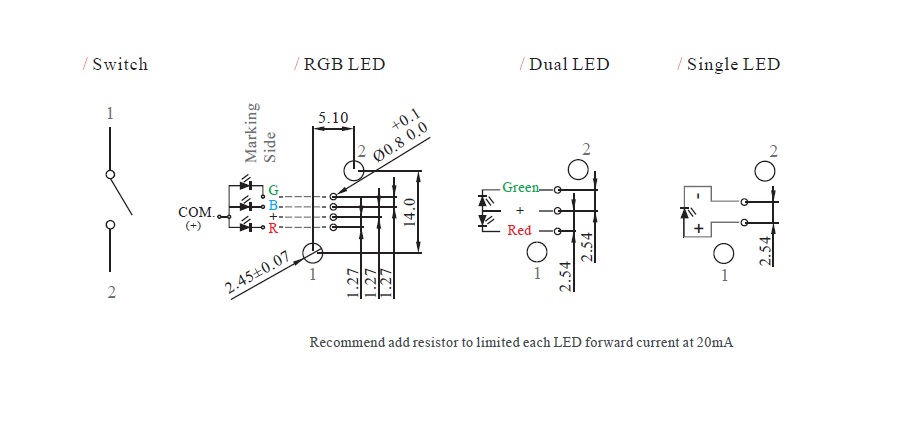

SPG4帶LED燈按壓按鈕開關的接點配置和PCB佈局

SPG4帶LED燈按壓按鈕開關,開關接點為1、2端,LED端子提供純綠燈、紅綠雙色燈與RGB全彩燈版本,使開發者或工程師能輕鬆整合控制訊號與燈光電路。

下載

樣品訂購

  • 系列
  • 料號
  • 說明
  • SPG4-9-4-VM
    • 帶LED燈按壓按鈕開關
    • 4.5mm長行程按壓
    • 三色 (RGB) LED燈
    • 18.5mm方形白色帽蓋
    • 凹面霧色上蓋
  • TWD 185
    - +
  • SPG4T-9-4-R5AFC
    • 帶LED燈按壓按鈕開關
    • 4.5mm長行程按壓
    • 三色 (RGB) LED燈
    • 直徑22mm圓形白色帽子
    • 黑色外框
    • 凹面透明蓋
  • TWD 230
    - +

*下單後專員會聯繫您告知出貨日期,請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估,如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
