SPG1 & SPG2 帶LED燈按壓按鈕開關
- 長行程按鈕開關
- 多色RGB LED全彩指示燈

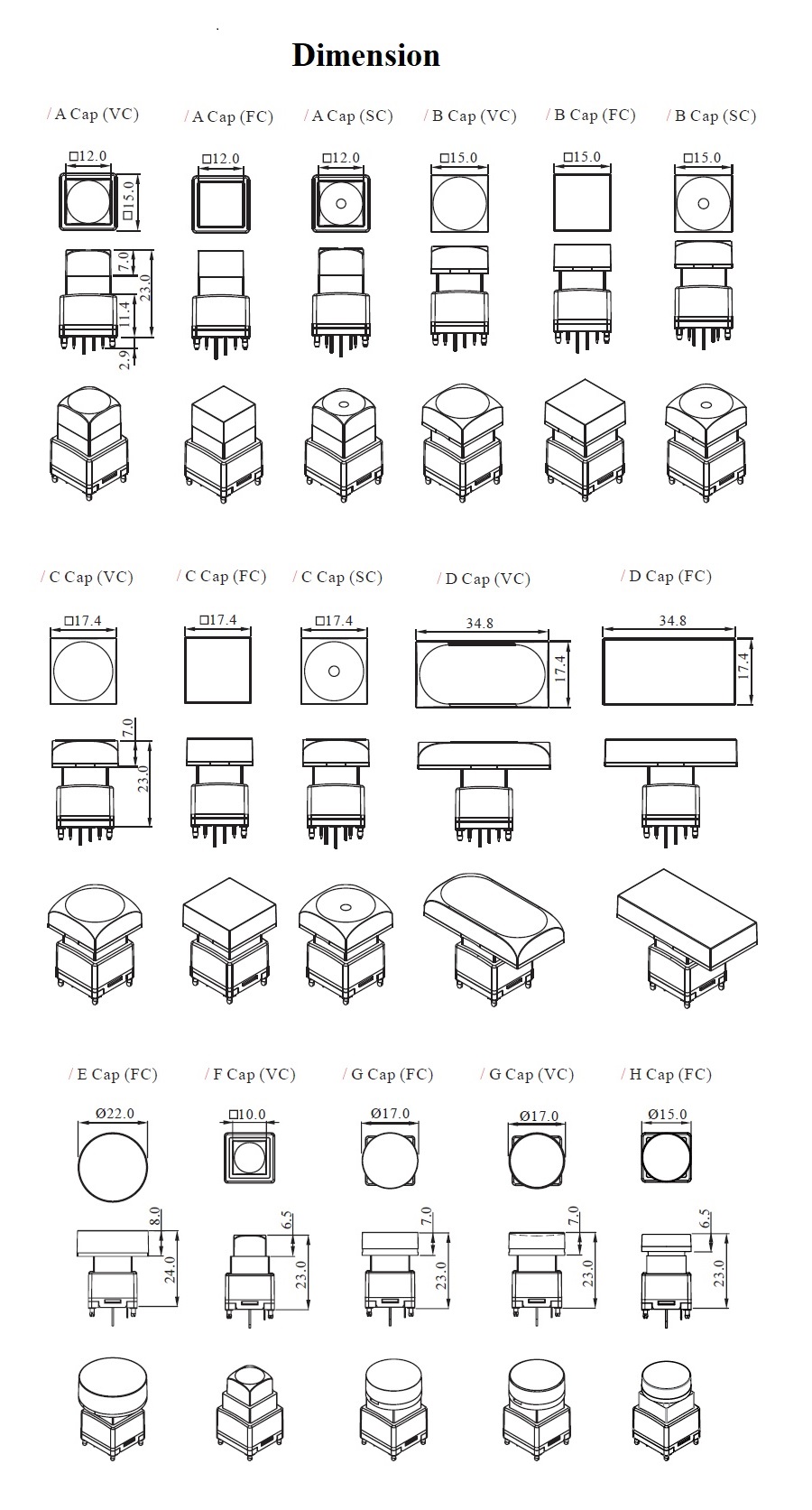

- 多種帽蓋尺寸可選
- 標籤紙可放入帽內
- 產業應用：音響視聽設備、擴大機設備、影音切換器設備
- 基本規格
- 接點迴路 SPST (push ON)
- 額定電壓電流 12V DC @ 100mA
- 開關接腳形式 Through hole (TH)
- 開關按壓行程 SPG1: 4.5mm ± 0.5mm; SPG2: 3.5mm ± 0.5mm
- 操作力道 200gf ± 50gf
- 機械壽命 5,000,000 cycles min.
- 照光方式 Pure Green, Red & Pure Green, RGB LED
- 材料
- 上蓋/透鏡 PC (Polycarbonate)
- 作動鈕 POM (Polyoxymethylene)
- 底座/外框 PA (Polyamide)
- 端子 Brass with gold plating
尚圃SPG1與SPG2 LED發光按鈕開關是否具備RGB LED規格？
尚圃SPG1與SPG2帶LED燈輕觸按鍵開關具備RGB LED規格設計，可在單一按鍵中呈現紅、綠、藍三色光源，並透過不同組合展示多彩背光效果。帶燈開關的特色是不需額外外接燈源即可達成清晰的狀態指示，適合用於模式切換、亮度提示、系統狀態顯示等應用。
SPG1與SPG2帶LED燈按壓按鈕開關的接點配置和PCB佈局
SPG1與SPG2帶LED燈按壓按鈕開關，開關接點為a、b端，LED端子提供純綠燈、紅綠雙色燈與RGB全彩燈版本，使開發者或工程師能輕鬆整合控制訊號與燈光電路。
樣品訂購
- 系列
- 料號
- 說明
-
- SPG1NB9B4VC
-
- 帶LED燈按壓按鈕開關
- 4.5mm按壓行程
- 無回饋感
- 三色 (RGB) LEDs
- 15mm方形白色帽蓋
- 凹面透明外蓋
-
TWD 125
- +
-
- SPG1TB9D4VC
-
- 帶LED燈按壓按鈕開關
- 4.5mm按壓行程
- 有回饋感
- 三色 (RGB) LEDs
- 34.8*17.4mm長形白色帽蓋
- 凹面透明外蓋
-
TWD 155
- +
-
- SPG2NB9E4FC
-
- 帶LED燈按壓按鈕開關
- 3.5mm按壓行程
- 無回饋感
- 三色 (RGB) LED燈
- 直徑22mm圓形白色帽蓋
- 凹面透明外蓋
-
TWD 145
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
