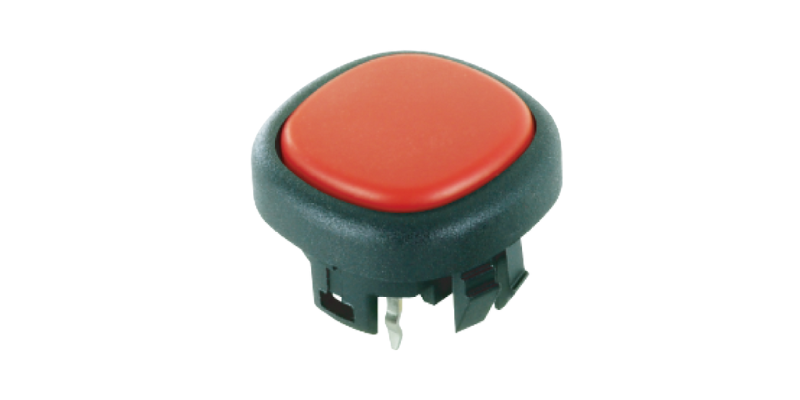

SPF 面板安裝型輕觸按鍵開關
- 專為面板安裝應用設計
- 提供觸覺回饋，方便使用者交互
- 易於安裝和安裝，方便外部訪問
- 適用於控制面板、使用者介面和戶外應用
- 應用領域：視聽設備、廣播設備、工業控制、自動化設備
- 基本規格
- 接點迴路 SPST (push ON)
- 額定電壓電流 12V DC @ 50mA
- 開關接腳形式 Through hole(TH) / SMD
- 開關按壓行程 0.2mm ± 0.1mm
- 操作力道 200gf ± 50gf
- 機械壽命 100,000 cycles min.
- 防護等級 IP6X
- 照光方式 illuminated
- 材料
- 上蓋/透鏡 PC(Polycarbonate)
- 作動鈕 PA(Polyamide)
- 底座/外框 PA(Polyamide) / Acrylonitrile Butadine Styrene (ABS)
- 端子 Brass with gold plating
SPF-尺寸圖
注意：
Terminal Type SC這款矽膠蓋適用於自動打件機。
焊接後才能安裝塑膠帽蓋。
問：使用 SPF 面板安裝觸覺開關有什麼好處？
答：面板安裝設計方便外部安裝，方便使用者在控制面板或戶外環境中操作。它性能可靠，確保觸覺回饋精準，確保使用者輸入。
SPF-接點配置&PCB layout
電路：建議在每個LED上加一個電阻來限制正向電流，電流為20mA。
SPF- Housing 尺寸及9.0 Housing
特點
• 照明燈罩直徑7.5mm
• 總高度12.0mm
• 襯套結構裝飾前面板。
• 可提供客製化雕刻或印刷服務
問：選用襯套結構的主要優勢?
答：安裝便利：襯套能提供精準定位，組裝時不易偏移，減少卡件或誤差。
答：外觀整潔美觀：遮蔽內部零件，讓前面板呈現完整、乾淨的視覺效果。
SPF-Ø12面板型外觀及孔徑&選配 YCW037、 YCW040
連接器規格
JST BM04B-SRSS-TB
Applicable Connector:
Conductor pitch / 1.0mm
Conductor width /□0.2mm
開關線材規格 UL 1007#22AWG
面板厚度 1.0~3.0mm
選配 YCW037線材規格 UL1571#28AWG
選配 YCW040線材規格 UL1571#28AWG
