SPF
- 帶燈(Light Emitting Diode, LED)輕觸開關
- PC版插件(Through hole,TH)或表面黏著(Surface Mount Device,SMD)
- 帶裝飾外框
- 可搭配6百變聰明蓋"6 smart cap"應用領域：視聽設備、廣播設備、工業控制、自動化設備
- 基本規格
- 接點迴路 SPST (push ON)
- 額定電壓電流 12V DC @ 50mA
- 開關接腳形式 Through hole(TH) / SMD
- 開關按壓行程 0.2mm ± 0.1mm
- 操作力道 200gf ± 50gf
- 機械壽命 100,000 cycles min.
- 防護等級 IP6X
- 照光方式 illuminated
- 材料
- 上蓋/透鏡 PC(Polycarbonate)
- 作動鈕 PA(Polyamide)
- 底座/外框 PA(Polyamide) / Acrylonitrile Butadine Styrene (ABS)
- 端子 Brass with gold plating

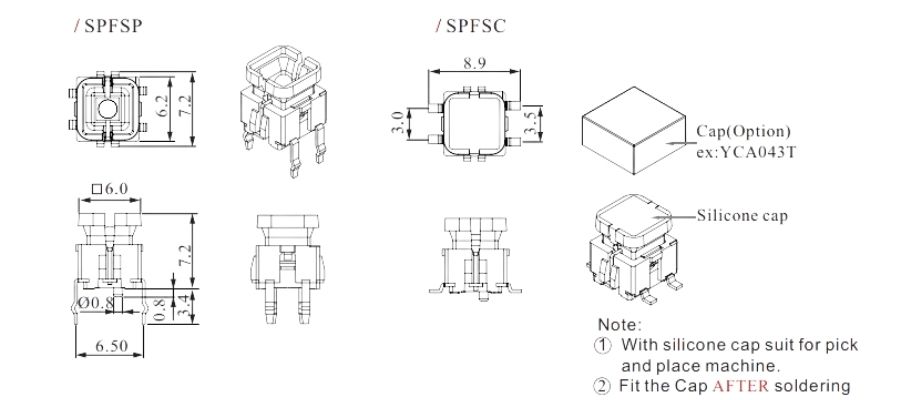

SPF-尺寸圖
注意：
Terminal Type SC這款矽膠蓋適用於自動打件機。
焊接後才能安裝塑膠帽蓋。
問：為什麼選擇 SPF 全系列觸覺開關？
答：SPF 全系列提供適用於各種應用的多種觸覺開關，包括通孔、表面貼裝、發光和面板安裝選項。每個開關都經過精心設計，可靠性高、觸覺回饋靈敏，並且易於整合到您的產品中。

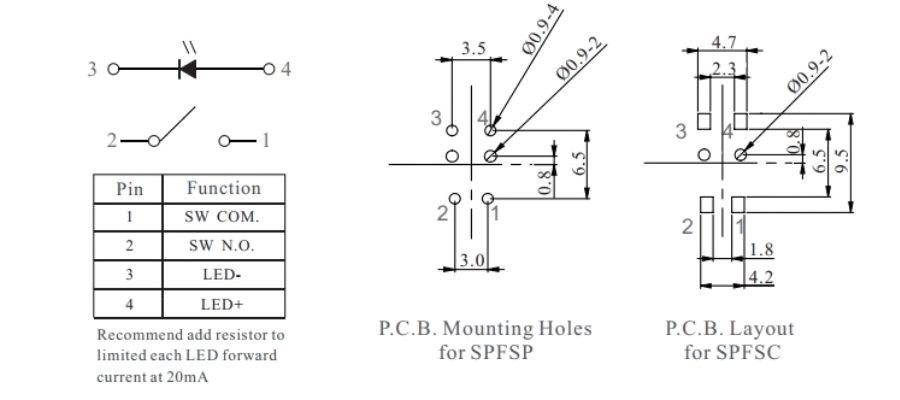

SPF-接點配置&PCB layout
電路：建議在每個LED上加一個電阻來限制正向電流，電流為20mA。

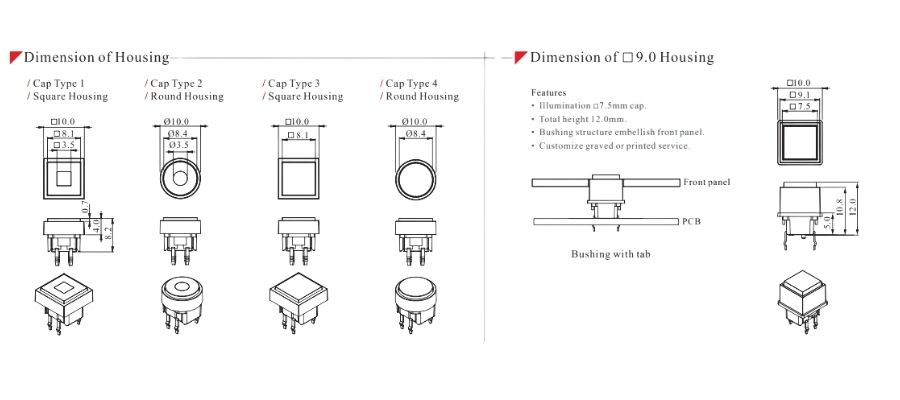

SPF- Housing 尺寸及9.0 Housing
特點
• 照明燈罩直徑7.5mm
• 總高度12.0mm
• 襯套結構裝飾前面板。
• 可提供客製化雕刻或印刷服務
問：選用襯套結構的主要優勢?
答：安裝便利：襯套能提供精準定位，組裝時不易偏移，減少卡件或誤差。
答：外觀整潔美觀：遮蔽內部零件，讓前面板呈現完整、乾淨的視覺效果。

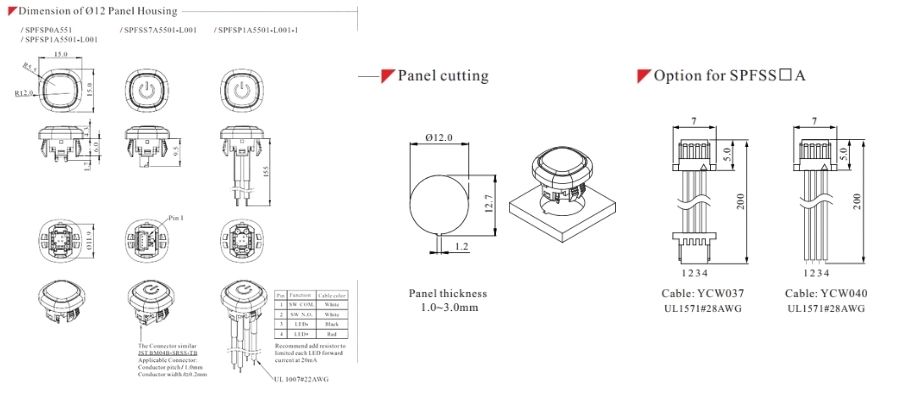

SPF-Ø12面板型外觀及孔徑&選配 YCW037、 YCW040
連接器規格
JST BM04B-SRSS-TB
Applicable Connector:
Conductor pitch / 1.0mm
Conductor width /□0.2mm
開關線材規格 UL 1007#22AWG
面板厚度 1.0~3.0mm
選配 YCW037線材規格 UL1571#28AWG
選配 YCW040線材規格 UL1571#28AWG
影片
下載
樣品訂購
- 系列
- 料號
- 說明
-
- SPFSP1541T
-
- 小巧帶燈輕觸按鍵開關
- DIP端子腳
- 紅燈
- 黑色外框
- 白色擴散片與平面透明帽蓋
-
TWD 47
- +
-
- SPFSP1A5501-L001-1
-
- 小巧帶燈輕觸按鍵開關
- 直徑12mm面板外框
- 紅燈
- 帶有電源符號的烤漆黑蓋
- 開關帶線材UL1007 #22AWG
-
TWD 120
- +
-
- SPFSS7A5501-L001 + YCW037
-
- 小巧帶燈輕觸按鍵開關
- 直徑12mm面板外框
- 藍燈
- 帶有電源符號的烤漆黑蓋
- 附YCW037線材 (長度200mm)
-
TWD 172
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
