SPDD 輕觸按鍵開關
- 低總高開關設計
- 表面貼裝元件(SMD)端子類型
- RGB全彩色LED燈光
- 長形按鍵蓋10x26mm和12x26mm尺寸
- 產業應用：多媒體面板設備、廣播設備、專業音訊切換器
- 基本規格
- 接點迴路 SPST (push ON)
- 額定電壓電流 12V DC @ 50mA
- 開關接腳形式 Surface Mounting Divice (SMD)
- 開關按壓行程 0.3mm ± 0.1mm
- 操作力道 400gf ± 100gf
- 機械壽命 200,000 cycles min.
- 照光方式 RGB illuminated
- 材料
- 上蓋/透鏡 PC (Polycarbonate)
- 作動鈕 PA (Polyamide)
- 底座/外框 PA (Polyamide)
- 端子 CCL (Copper Clad Laminate) with gold plating
尚圃SPDD輕觸按鍵開關的主要特色是什麼？
SPDD輕觸按鍵開關具備寬面積按鍵、短行程觸覺回饋與 RGB 全亮面照光 等核心特色。其低總高SMD結構讓元件易於安裝於薄型面板。0.3mm短行程搭配清晰按壓感，使操作更快速精準。RGB LED 透過擴散片與反射座實現均勻亮面效果，提高暗處可視性。非常適合自動化倉庫解決方案、自主移動機器人、專業級人機介面。

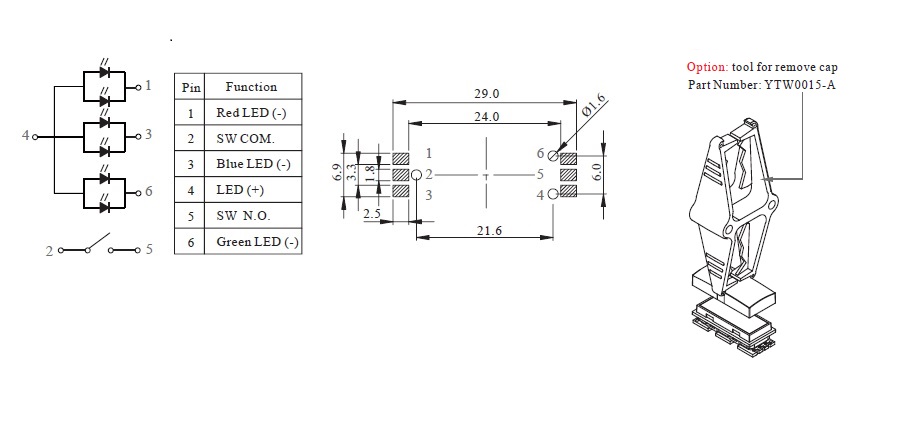

SPDD輕觸按鍵開關的接點配置和PCB佈局圖
尚圃SPDD輕觸按鍵開關採用SPST單刀單擲開關，以簡潔的訊號架構提供穩定的按壓輸出，適合各式控制模組與面板按鍵使用。其接點配置包含獨立的開關輸入與輸出端子，以及完整的RGB LED腳位分配，將紅、綠、藍三色負極分開設計，並以共同正極方式整合，有利於工程師於電路中進行獨立調光、混色或自訂發光模式。
影片
下載
樣品訂購
- 系列
- 料號
- 說明
-
- SPDDC9AAT
-
- 輕觸按鍵開關
- 10*26凸面
- 透明蓋
- 三色 (RGB) LEDs
-
TWD 145
- +
-
- SPDDC9BAT
-
- 輕觸按鍵開關
- 12*26凸面
- 透明蓋
- 三色 (RGB) LEDs
-
TWD 145
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
