SPD5K2
- 五向導航開關模組化設計
- 每個開關均帶有獨立LED燈照光
- 易於整合到設備中
- 提供客製化圖文的服務
- 應用：測量儀器、伺服器
- 基本規格
- 接點迴路 SPST*5 Momentary
- 額定電壓電流 50mA @ 12V DC (Max.)
- 開關接腳形式 Connector
- 開關按壓行程 0.3mm ± 0.1mm
- 操作力道 220gf ± 50gf
- 機械壽命 1,000,000 cycles Min.
- 防護等級 IP4X
- 照光方式 pervious to light
- 材料
- 上蓋/透鏡 Polycarbonate (PC)
- 作動鈕 Polyamide (PA)
- 底座/外框 Polyamide (PA)
- 端子 Phosphor bronze (PBS) with gold plating
SPD5K2 五鍵導航按鍵開關是什麼？
SPD5K2是一款五向導航按壓按鈕開關，採用模組化設計，包含五個帶背光的按壓按鈕開關，帽蓋帶有可透光的圖文，也有提供客製圖文的服務。插入線材、鎖上螺絲即可設定裝置功能，適用於1U機櫃設備。

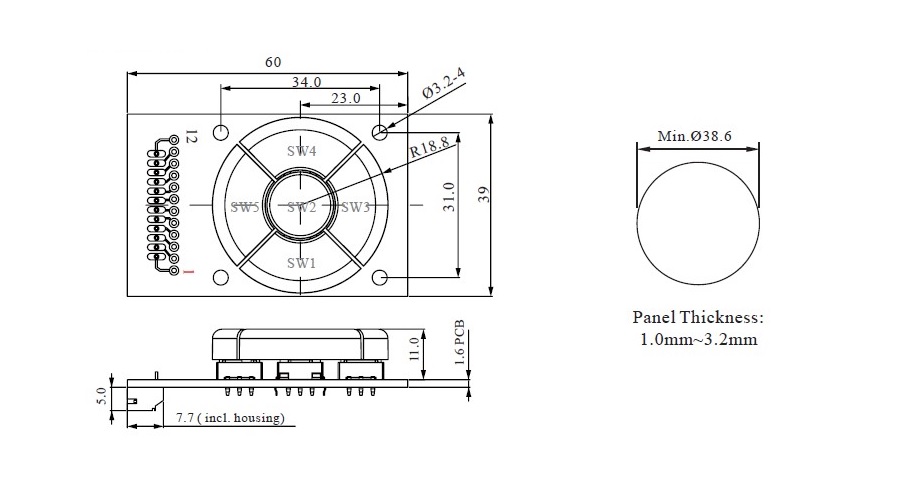

SPD5K2 五鍵導航按鍵開關的尺寸及面板開孔大小
如何使用SPD5K2五向導航按鈕開關？設備面板厚度為1.0mm至3.2mm，最小開孔直徑為38.6mm，裝入並鎖緊螺絲。

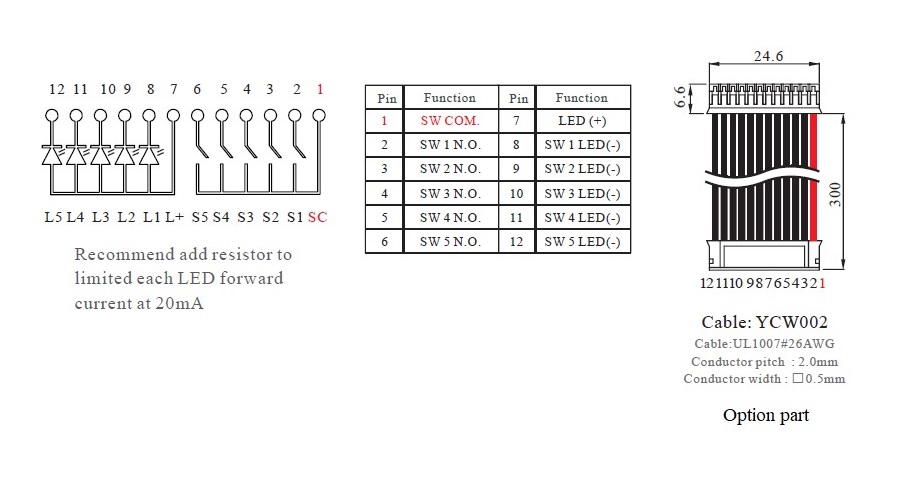

SPD5K2 五鍵導航按鍵開關的接點配置及選配商品 - 專用線材
LED和開關的端子接腳是分開的，可以分別設定和控制，LED和開關分別有一個共用腳。一個SPD5K2帶LED燈五鍵導航按鍵開關使用一條YCW002線材連接設備。
影片
樣品訂購
- 系列
- 料號
- 說明
-
- SPD5K2-AM004+YCW002
-
- 黑色烤漆上蓋，外圍三角形，中間蓋"Enter"透光
- 5個獨立帶紅燈LED輕觸開關
- 含線材YCW002(L:300mm)
-
TWD 890
- +
-
- SPD5K2-AM012+YCW002
-
- 白色烤漆上蓋，外圍三角形，中間蓋"Enter"透光
- 5個獨立帶藍燈LED輕觸開關
- 含線材YCW002(L:300mm)
-
TWD 990
- +
-
- SPD5K2-AM004
-
- 黑色烤漆上蓋，中間蓋雷雕"Enter"透光
- 5個紅色LED背光,共陽極
- 5個獨立輕觸開關,共線
- 不含線材
-
TWD 760
- +
-
- SPD5K2-AM012
-
- 白色烤漆上蓋，中間蓋雷雕"Enter"透光
- 5個藍色LED背光,共陽極
- 5個獨立輕觸開關,共線
- 不含線材
-
TWD 860
- +
-
- YCW002 for SPD5K2 wire
-
- SPD5K2 五向導航按鍵開關用線材
- 12 pins, length 300mm
- 兩端為母接頭
-
TWD 130
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
