SPD 輕觸按鍵開關
- 輕觸按鍵開關搭配RGB全彩照光
- 可編程RGB LED，單線控制
- 耐用的開關按壓壽命，確保可靠性
- 提供插件腳(DIP)和貼片式(SMD)兩種端子腳型式
- 應用：安防系統、專業視訊設備
- 基本規格
- 接點迴路 SPST (push ON)
- 額定電壓電流 50mA @ 12V DC max
- 開關接腳形式 Through hole (TH) or Surface Mounting Divice (SMD)
- 開關按壓行程 0.3mm ± 0.1mm
- 操作力道 220gf ± 50gf
- 機械壽命 1,000,000 cycles Min.
- 照光方式 RGB LED, RGB + IC LED
- 材料
- 上蓋/透鏡 Polycarbonate (PC)
- 作動鈕 Polyamide (PA)
- 底座/外框 LCP
- 端子 Phosphor bronze (PBS) with gold plating
SPD 輕觸按鍵開關是什麼？
尚圃的SPD輕觸按鍵開關整合LED燈，共有六種本體尺寸並有30多種按鍵帽蓋可搭配。SPD0 輕觸開關搭配尚圃9聰明帽蓋系列，SPD1圓角輕觸開關搭配YCA1974帽蓋，SPD2輕觸開關搭配尚圃12聰明帽蓋系列，SPD3圓角輕觸開關搭配YCA1964帽蓋，SPDG輕觸開關搭配尚圃11.5聰明帽蓋系列，SPDK搭配專用帽蓋。

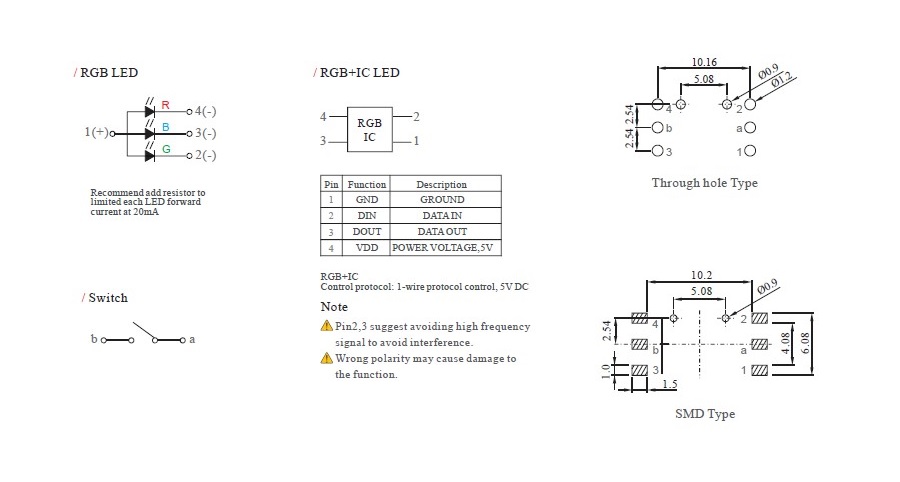

SPD 輕觸按鍵開關的電路及PCB佈局
SPD是機械式開關，開關端子腳與LED端子腳是分別獨立的。它帶有一般RGB LED或RGB + IC LED（可尋址LED）的照明開關。它有插件腳(TH)和貼片式(SMD)兩種端子腳提供不同設計及打件製造需求。

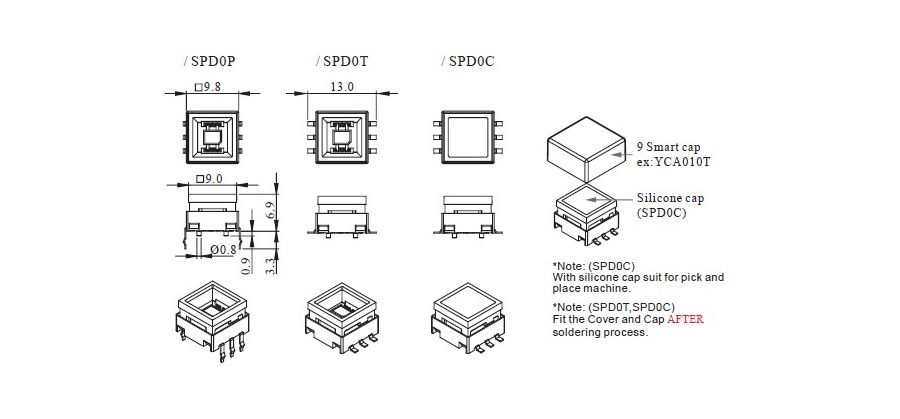

SPD0 輕觸按鍵開關的尺寸
SPD0是SPD系列其中一款，它的作動鈕尺寸是正方形9×9mm，可以搭配尚圃9聰明帽蓋系列。它有插件腳(TH)和貼片式(SMD)兩種端子腳型式。

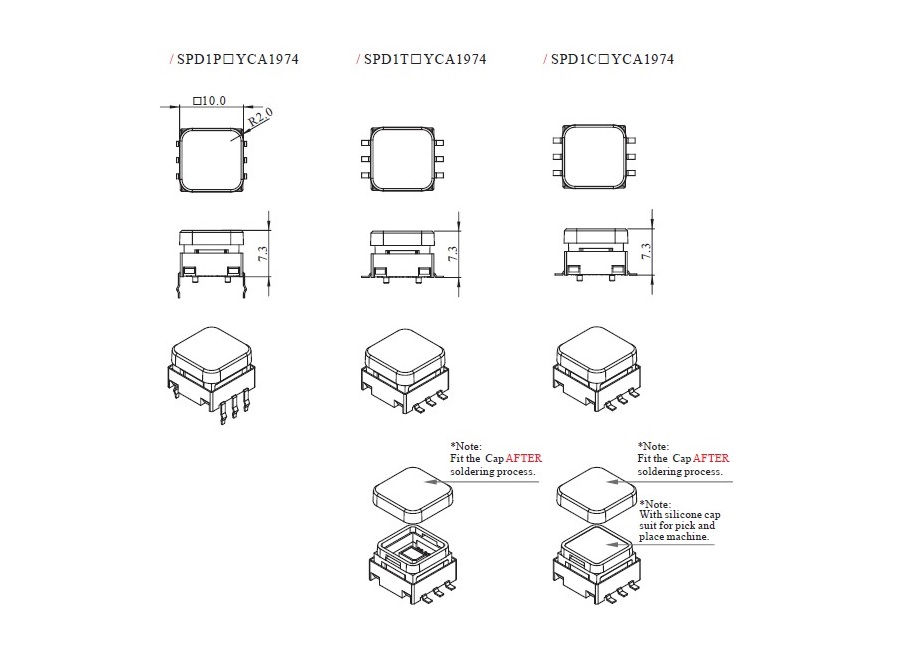

SPD1 輕觸按鍵開關的尺寸
SPD1是SPD系列其中一款，它的作動鈕是正方形帶圓角，只能搭配尚圃YCA1974帽蓋。它有插件腳(TH)和貼片式(SMD)兩種端子腳型式。

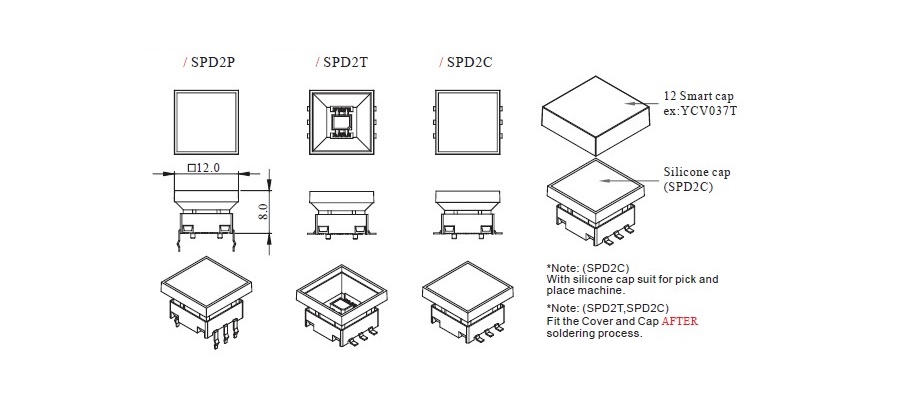

SPD2 輕觸按鍵開關的尺寸
SPD2是SPD系列其中一款，它的作動鈕尺寸是正方形12×12mm，可以搭配尚圃12聰明帽蓋系列。它有插件腳(TH)和貼片式(SMD)兩種端子腳型式。

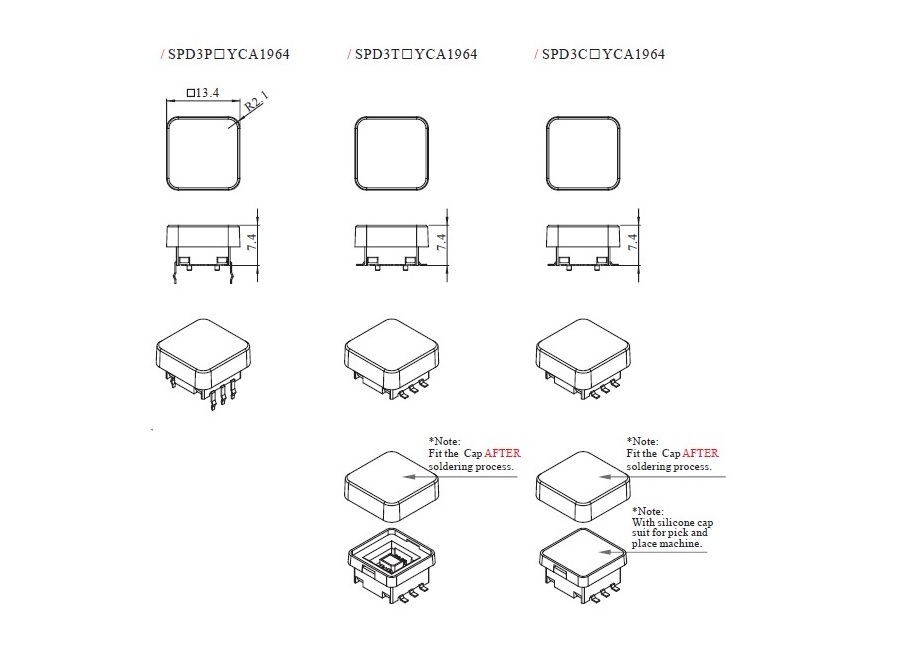

SPD3 輕觸按鍵開關的尺寸
SPD3是SPD系列其中一款，它的作動鈕是正方形帶圓角，只能搭配尚圃YCA1964帽蓋。它有插件腳(TH)和貼片式(SMD)兩種端子腳型式。

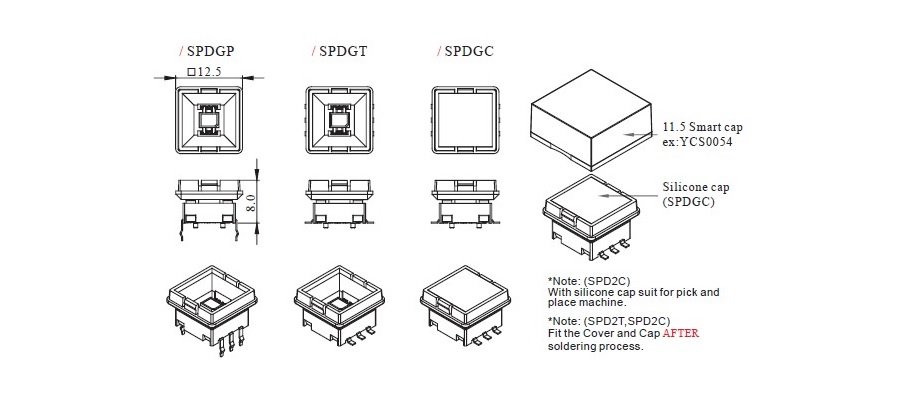

SPDG 輕觸按鍵開關的尺寸
SPDG是SPD系列其中一款，它的作動鈕尺寸是正方形11.5×11.5mm，可以搭配尚圃11.5聰明帽蓋系列。它有插件腳(TH)和貼片式(SMD)兩種端子腳型式。

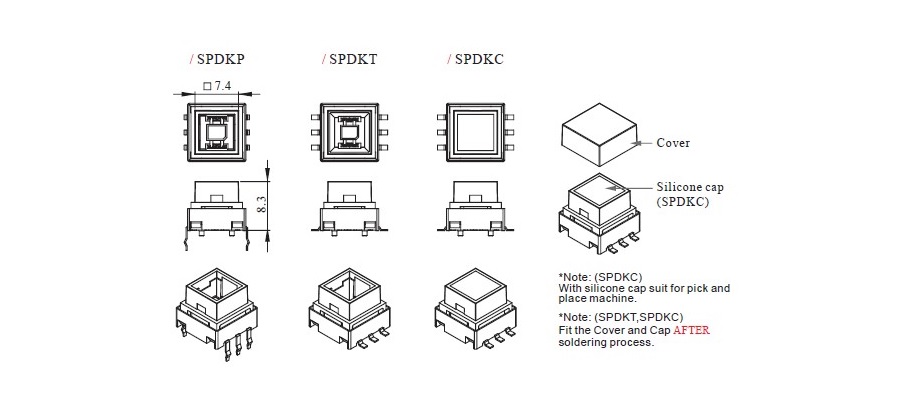

SPDK 輕觸按鍵開關的尺寸
SPDK是SPD系列其中一款，它的作動鈕是SPD系列中最小的尺寸，正方形7.4×7.4mm，只可搭配專屬帽蓋與擴散片，請從HOW TO ORDER中選。它有插件腳(TH)和貼片式(SMD)兩種端子腳型式。
