SPCGS
- 採用IPX7防水設計，適用於戶外或潮濕環境操作
- 支援SPDT與DPDT接點配置，滿足多樣控制需求
- 提供多色LED照明，提升操作辨識度與美觀性
- 適用於工控面板、戶外控制箱與電子設備按鍵模組
- 基本規格
- 接點迴路 SPDT(1C) or DPDT(2C)
- 額定電壓電流 3A 125/250V AC or 3A 30VDC
- 開關接腳形式 Soldering pin
- 開關按壓行程 2.3mm ± 0.5mm
- 操作力道 Single pole: 190gf ± 50gf / Double pole: 200gf ± 50gf
- 機械壽命 Momentary: 1,000,000 cycles min. / Alternate: 200,000 cycles min.
- 防護等級 IP4X
- 照光方式 illuminated
- 材料
- 上蓋/透鏡 PC(Polycarbonate)
- 作動鈕 PA(Polyamide)
- 底座/外框 PA(Polyamide)
- 端子 Brass with gold plating
SPC-接觸配置
問：SPCGS 系列有哪些接點配置可選？
答：SPCGS 系列提供 SPDT（單刀雙擲）與 DPDT（雙刀雙擲）兩種接點配置，適用於單迴路與雙迴路控制需求。

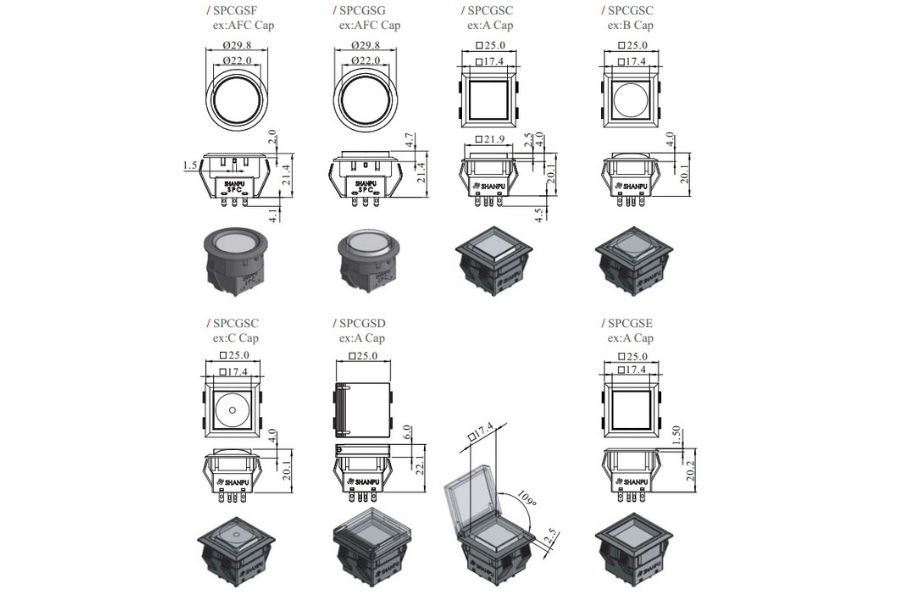

SPCGSC、SPCGSD、SPCGSE、SPCGSF、SPCGSG -尺寸圖
SPCGSF、SPCGSG Φ29.8 mm
SPCGSC、SPCGSD、SPCGSE □ 25 .0mm

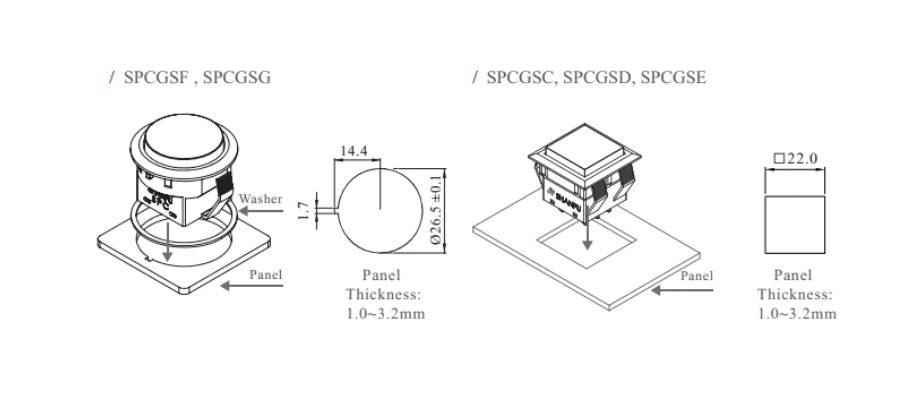

SPCGSC、SPCGSD、SPCGSE、SPCGSF、SPCGSG 面板安裝間距 vs 建議開孔尺寸
SPCGSF、SPCGSG
面板厚度1.0～3.2mm
面板孔徑Φ26.5 mm
SPCGSC、SPCGSD、SPCGSE
面板厚度1.0～3.2mm
面板孔徑□22 .0mm

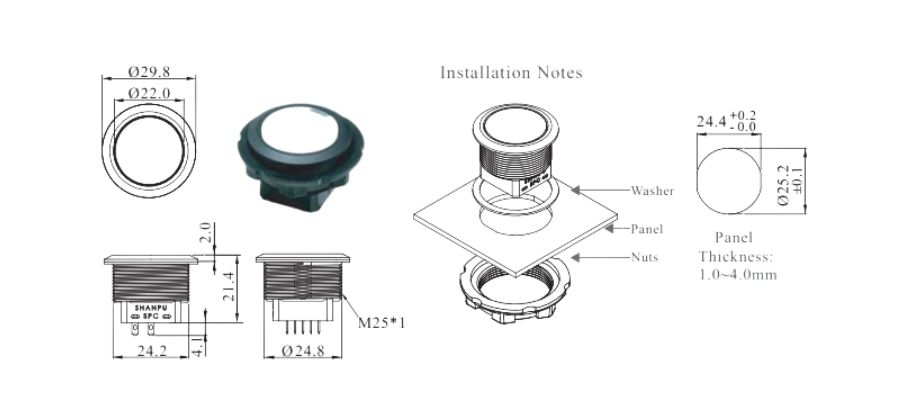

SPCGSH-尺寸圖&面板安裝間距
開關外徑Φ29.8 mm
面板厚度1.0～4.0mm
面板孔徑Φ24.4*25.2 mm

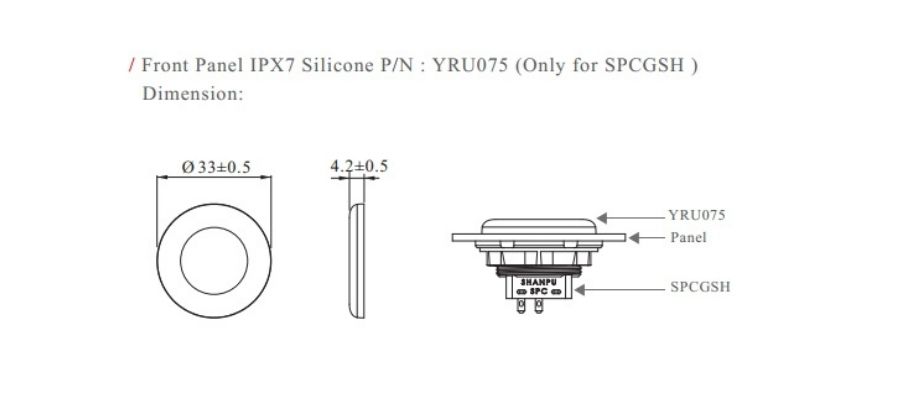

SPCGSH-選配YRU075
簡易安裝，前面板防護等級 IPX7矽膠P/N：YRU075（僅適用於 SPCGSH）
尺寸：33*4.2mm

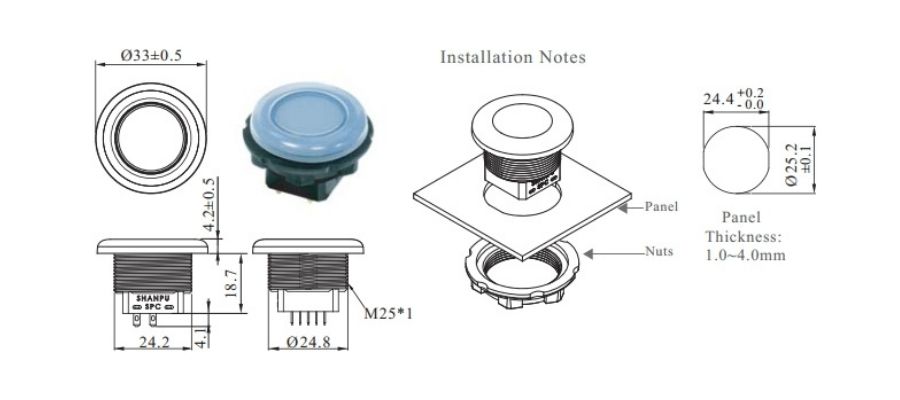

SPCGSJ-尺寸圖&面板安裝間距
防水按鈕開關 IPX7.
開關外徑Φ33mm
面板厚度1.0～4.0mm
面板孔徑Φ24.4*25.2 mm
下載
樣品訂購
- 系列
- 料號
- 說明
-
- SPCGSDAD75B
-
- 含正方形保護罩
- 有鎖/帶鎖，DPDT
- 藍燈
- 17.4mm正方形凹型透明上蓋
- 22mm正方形面板(開孔)安裝開關
-
TWD 330
- +
-
- SPCGSCAD75A
-
- 有鎖/帶鎖，DPDT
- 藍燈
- 17.4mm正方形平面透明上蓋
- 22mm正方形面板(開孔)安裝開關
-
TWD 315
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
