SPCG
- 額定電流高達 3A (125/250V AC / 30V DC)，支援高功率控制。
- 提供 SPDT 或 DPDT 接點配置，靈活設計控制電路。
- 面板防護等級 IP4X，可防塵但非完全防水。
- 配合 11.5 Smart Cap，可自由選擇帽蓋樣式，設計彈性高。
- 應用：適用於工業控制面板、自動化設備、機械系統等。
- 基本規格
- 接點迴路 SPDT(1C) or DPDT(2C)
- 額定電壓電流 3A 125/250V AC or 3A 30VDC
- 開關接腳形式 Through hole(TH)
- 開關按壓行程 2.3mm ± 0.5mm
- 操作力道 Single pole: 190gf ± 50gf / Double pole: 200gf ± 50gf
- 機械壽命 Momentary 1,000,000 cycles min. / Alternate 200,000 cycles min.
- 防護等級 IP4X
- 照光方式 illuminated
- 材料
- 上蓋/透鏡 PC(Polycarbonate)
- 作動鈕 PA(Polyamide)
- 底座/外框 PA(Polyamide)
- 端子 Brass with gold plating
SPC-圖示-接點配置
Q：SPCG 系列有哪些接點型式可以選？
A：SPCG 支援 SPDT (1C) 和 DPDT (2C) 兩種接點配置。

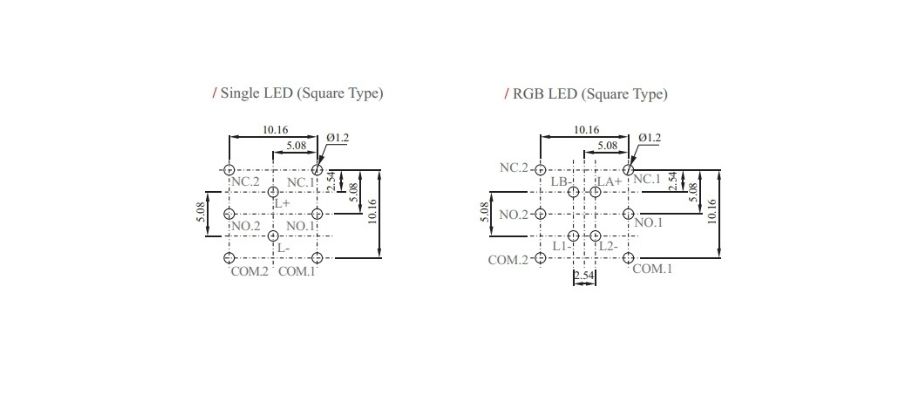

SPCG-圖示-PCB佈局
Q：SPCG系列PCB佈局需注意什麼？
A：保持足夠焊點間距，避免短路。

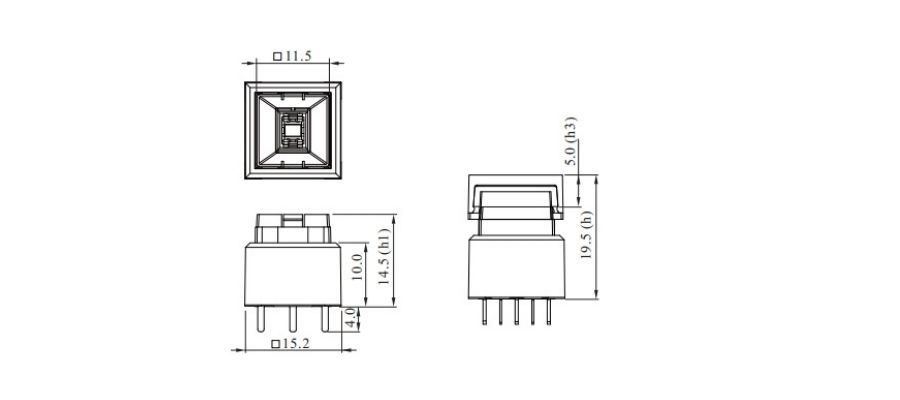

SPCG-圖示-尺寸圖
多種帽型可供選擇，與 11.5 智慧帽完美搭配，用途廣泛。
