SPC
- 提供瞬時與交替兩種操作模式，靈活應用於控制系統
- 支援SPDT與DPDT接點配置，滿足多樣控制需求
- 提供多色LED照明，提升操作辨識度與美觀性
- 適用於工控面板、戶外控制箱與電子設備按鍵模組
- 基本規格
- 接點迴路 SPDT(1C) or DPDT(2C)
- 額定電壓電流 3A 125/250V AC or 3A 30VDC
- 開關接腳形式 Through hole(TH) or soldering pin
- 開關按壓行程 2.3mm ± 0.5mm
- 操作力道 Single pole: 190gf ± 50gf / Double pole: 200gf ± 50gf
- 機械壽命 Momentary 1,000,000 cycles min./ Alternate 200,000 cycles min.
- 防護等級 IP4X
- 照光方式 illuminated
- 材料
- 上蓋/透鏡 PC(Polycarbonate)
- 作動鈕 PA(Polyamide)
- 底座/外框 PA(Polyamide)
- 端子 Brass with gold plating

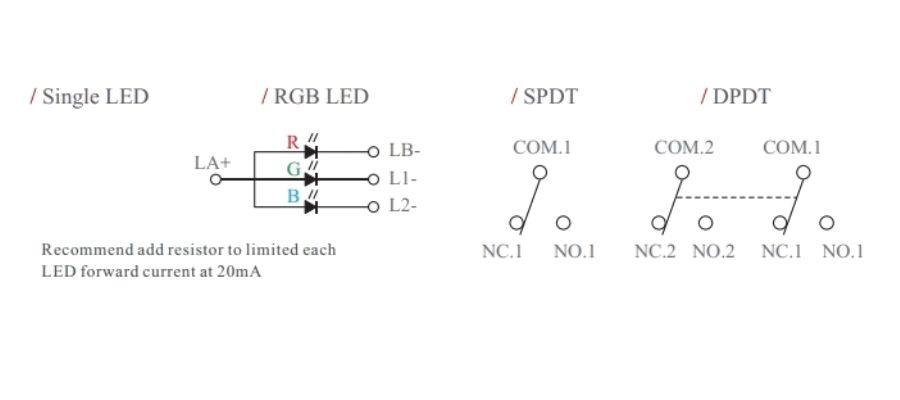

SPC-接觸配置
問：SPC 系列有哪些接點配置可選？
答：SPC 系列提供 SPDT（單刀雙擲）與 DPDT（雙刀雙擲）兩種接點配置，適用於單迴路與雙迴路控制需求。
SPC- PCB佈局
注意:1 Pole 沒有COM2跟NO2跟NC2

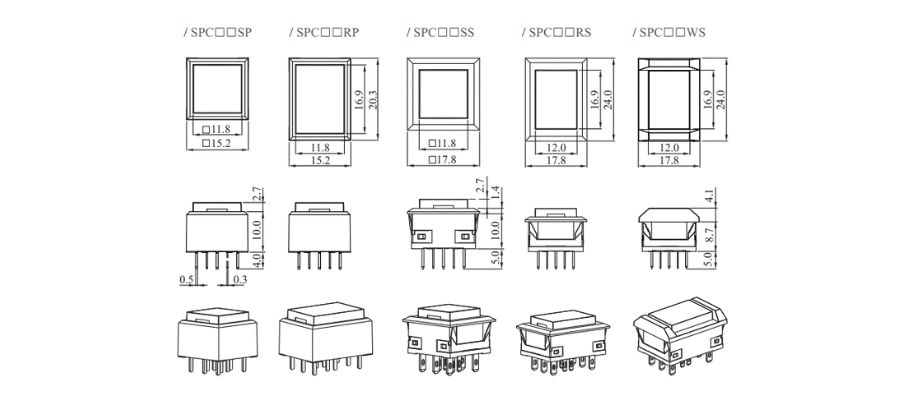

SPC-尺寸圖
SPC□□SP: □15.2*15.2mm
SPC□□RP: □15.2*20.3mm
SPC□□SS: □17.8*17.8mm
SPC□□RS: □17.8*24.0mm
SPC□□WS: □17.8*24.0mm

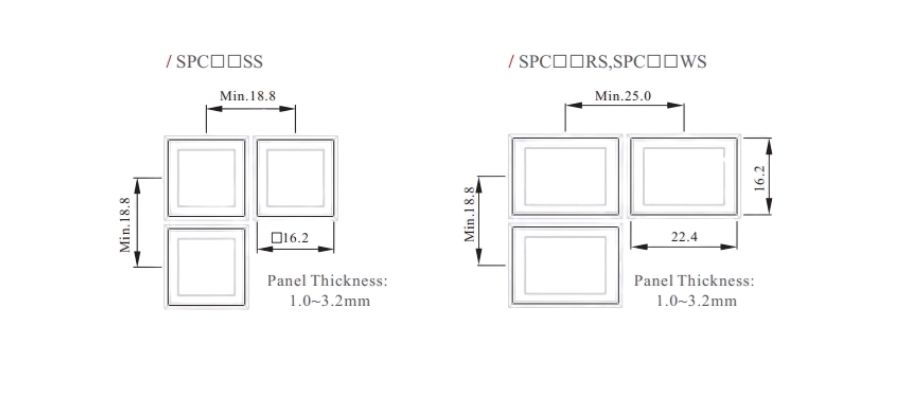

SPC-面板安裝間距 vs 建議開孔尺寸
SPC□□SS: □16.2*16.2mm
SPC□□RS: □16.2*22.4mm
SPC□□WS: □16.2*22.4mm

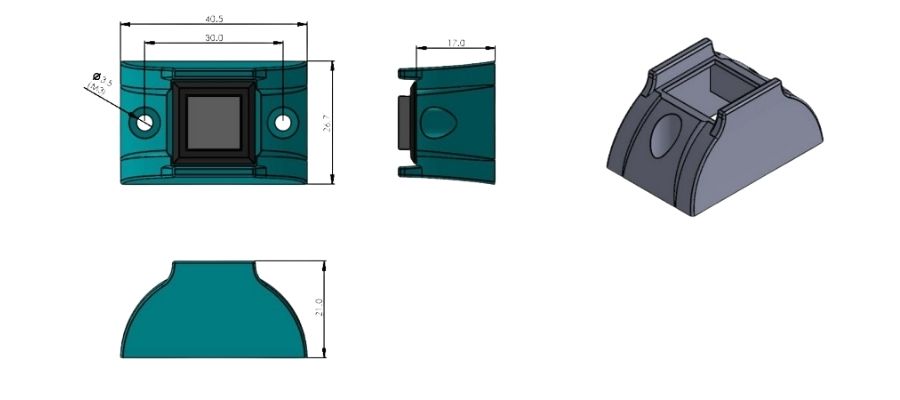

SPC-用於面板安裝的3D列印正方形外殼
下載連結：https://shanpu.page.link/Eit5

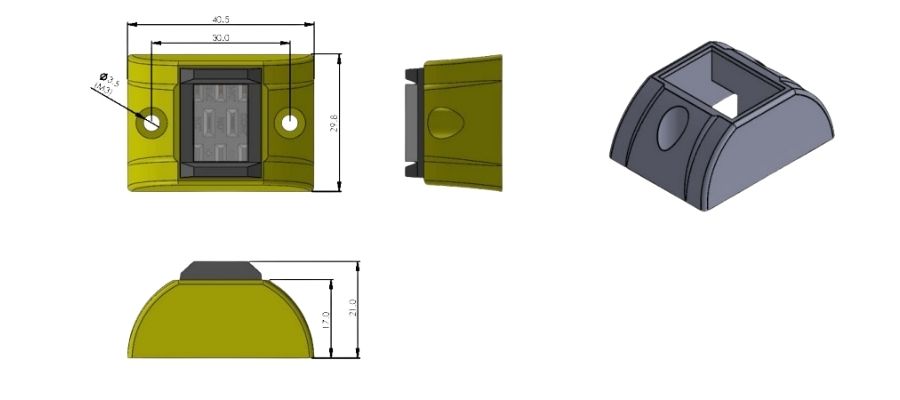

SPC-用於面板安裝的3D列印長方形外殼
下載連結： https://shanpu.page.link/bjYi
