SPAT 輕觸按鍵開關PCB插件式
- DIP形式輕觸開關
- SPST單極單擲開關電路
- 獨立的開關和LED端子
- 可手工焊接或波峰焊
- 產業應用：專業視訊設備、監控系統、消防偵測設備
- 基本規格
- 接點迴路 SPST
- 額定電壓電流 12V DC @ 50mA
- 開關接腳形式 Through hole (TH)
- 開關按壓行程 0.3mm ± 0.2mm
- 操作力道 180gf ± 80gf
- 機械壽命 800,000 cycles min.
- 照光方式 Red LED, Yellow LED, Green LED, White LED, Blue LED
- 材料
- 上蓋/透鏡 PC (Polycarbonate)
- 作動鈕 POM (Polyoxymethylene)
- 底座/外框 PA (Polyamide)
- 端子 Brass with Silver plating
什麼是尚圃SPA通孔腳位輕觸開關？
尚圃SPA通孔腳位輕觸開關是指採用PCB通孔(DIP)插件式結構的輕觸開關設計。其腳位直接插入電路板孔位後進行焊接，有助於提升機械固定強度。通孔設計特別適合工業設備或需要較高耐用性的應用，同時也方便工程師進行手焊、維修與量產製程，是兼顧穩定性與施工便利性的理想選擇。

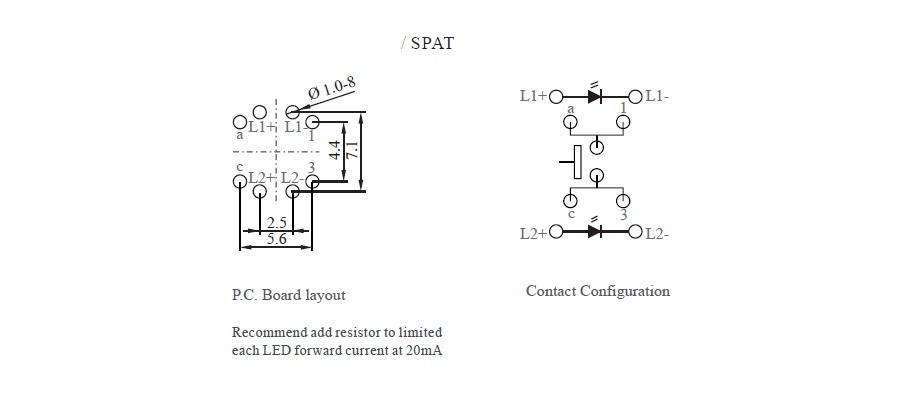

SPA輕觸按鍵開關PCB插件式的接點配置和PCB佈局
尚圃SPA系列輕觸開關結合SPST-NO接點與PCB插件式設計，能精準實現單一路徑控制。採用獨立LED燈腳配置，將照光電源與控制信號分離，提升抗干擾性能與整體運作穩定度。
樣品訂購
- 系列
- 料號
- 說明
-
- SPATCA2V4413
-
- 輕觸按鍵開關PCB插件式
- 單刀單擲(SPST)
- 方形外殼
- 白色(上)和白色(下)帽蓋
- 紅色LED燈(上)和綠色LED燈(下)
-
TWD 62
- +
-
- SPATSA2V1212
-
- 輕觸按鍵開關PCB插件式
- 單刀單擲(SPST)
- 圓形外殼
- 紅色(上)和黃色(下)帽蓋
- 紅色LED燈(上)和黃色LED燈(下)
-
TWD 62
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
