SPA
- 2種不同LED顏色視窗顯示
- 具備自鎖式或非自鎖式兩種功能選擇
- 雙刀雙擲(DPDT)接點電路與單刀單擲(SPST)接觸點

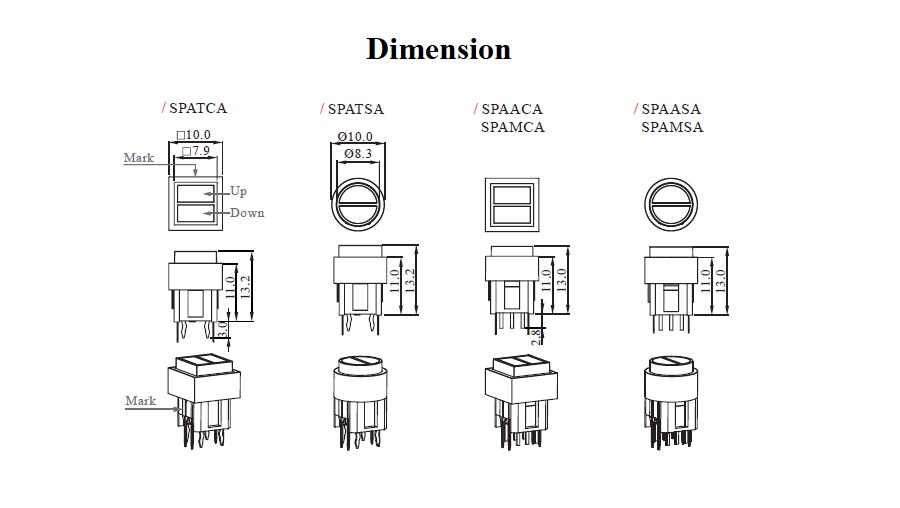

- 圓形和方形版本兩種外觀選擇
- 產業應用：音訊/視訊(A/V)產品、廣播系統、媒體設備
- 基本規格
- 接點迴路 SPAT: SPST; SPAA & SPAM: DPDT
- 額定電壓電流 SPAT: 12V DC @ 50mA; SPAA & SPAM: 30V DC @ 100mA
- 開關接腳形式 Through hole (TH)
- 開關按壓行程 SPAT: 0.3mm ± 0.2mm; SPAA & SPAM: 2.5mm ± 0.5mm
- 操作力道 SPAT: 180gf ± 80gf; SPAA & SPAM: 200gf ± 50gf
- 機械壽命 SPAT: 800,000 cycles min.; SPAA & SPAM: 10,000 cycles min.
- 照光方式 Red LED, Yellow LED, Green LED, White LED, Blue LED
- 材料
- 上蓋/透鏡 PC (Polycarbonate)
- 作動鈕 POM (Polyoxymethylene)
- 底座/外框 PA (Polyamide)
- 端子 Brass with Silver plating
尚圃SPA按鈕開關的獨特之處？
尚圃SPA按鈕開關的最大特色在於整合「按鍵控制」與「雙視窗LED狀態顯示」於單一元件中，能同時呈現不同功能或運作狀態。SPA開關採用SPST、DPDT兩種型態接點配置，DPDT可支援較複雜的控制邏輯，減少額外開關需求。再加上多種燈色組合、清楚的PCB插件腳位設計，以及瞬時與交替功能選擇，使SPA系列在工業自動化與專業影音設備中具備高度應用彈性。

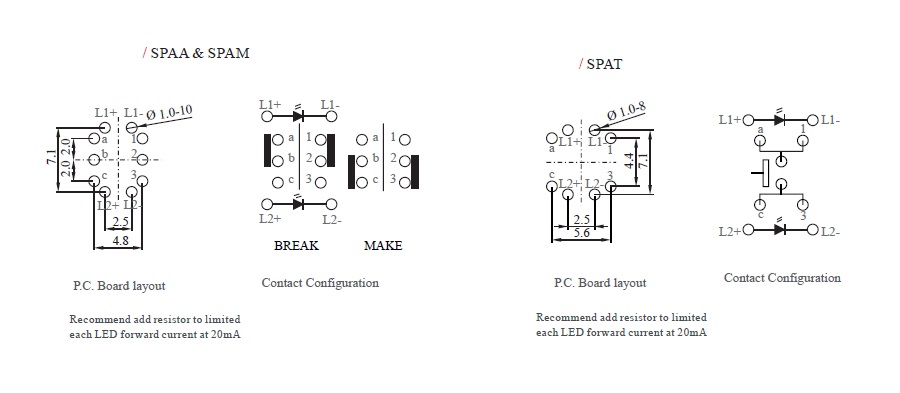

SPA雙視窗開關的接點配置和PCB佈局
尚圃SPA按鈕開關採用SPST、DPDT兩種接點配置，SPST單極單擲用於控制單一電路，DPDT雙極雙擲可同時控制兩組獨立電路，適合需要多重切換的控制應用。PCB插件式腳位排列清楚，方便快速佈局與焊接。獨立LED腳位設計，使控制訊號與照光電源可分開配置，有助於降低干擾並提升整體電路穩定性。
下載
樣品訂購
- 系列
- 料號
- 說明
-
- SPAACA2V1313
-
- 雙視窗開關
- 自鎖式
- 雙刀雙擲(DPDT)
- 方形外殼
- 紅色(上)和綠色(下)帽蓋
- 紅色LED燈(上)和綠色LED燈(下)
-
TWD 62
- +
-
- SPAMCA2V1313
-
- 雙視窗開關
- 非鎖定型
- 雙刀雙擲(DPDT)
- 方形外殼
- 紅色(上)和綠色(下)帽蓋
- 紅色LED燈(上)和綠色LED燈(下)
-
TWD 62
- +
-
- SPAASA2V1313
-
- 雙視窗開關
- 自鎖式
- 雙刀雙擲(DPDT)
- 圓形外殼
- 紅色(上)和綠色(下)帽蓋
- 紅色LED燈(上)和綠色LED燈(下)
-
TWD 62
- +
-
- SPAMSA2V1313
-
- 雙視窗開關
- 非鎖定型
- 雙刀雙擲(DPDT)
- 圓形外殼
- 紅色LED燈(上)和綠色LED燈(下)
-
TWD 62
- +
-
- SPATCA2V4413
-
- 輕觸按鍵開關
- 單刀單擲(SPST)
- 方形外殼
- 白色(上)和白色(下)帽蓋
- 紅色LED燈(上)和綠色LED燈(下)
-
TWD 62
- +
-
- SPATSA2V1212
-
- 輕觸按鍵開關
- 單刀單擲(SPST)
- 圓形外殼
- 紅色(上)和黃色(下)帽蓋
- 紅色LED燈(上)和黃色LED燈(下)
-
TWD 62
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
