SPA 帶LED燈按壓按鈕開關
- 兩個獨立的LED燈顯示區域
- 可選擇自鎖或非自鎖形式
- 方形與圓形外殼可選
- 多種LED顏色
- 產業應用：音響視聽設備、擴大機設備、影音切換器設備
- 基本規格
- 接點迴路 DPDT
- 額定電壓電流 30V DC @ 100mA
- 開關接腳形式 Through hole (TH)
- 開關按壓行程 2.5mm ± 0.5mm
- 操作力道 200gf ± 50gf
- 機械壽命 10,000 cycles min.
- 照光方式 Red LED, Yellow LED, Green LED, White LED, Blue LED
- 材料
- 上蓋/透鏡 PC (Polycarbonate)
- 作動鈕 POM (Polyoxymethylene)
- 底座/外框 PA (Polyamide)
- 端子 Brass with Silver plating
尚圃SPA開關有不同LED顏色可選嗎？
有的！尚圃SPA系列提供多種 LED顏色與組合選擇，包含紅燈、黃燈、綠燈、白燈、藍燈以及雙色LED燈配置，可依不同應用需求呈現狀態、功能或警示訊號。搭配擴散片設計，燈光顯示均勻清晰，適合在控制面板或設備前端作為直覺化指示。

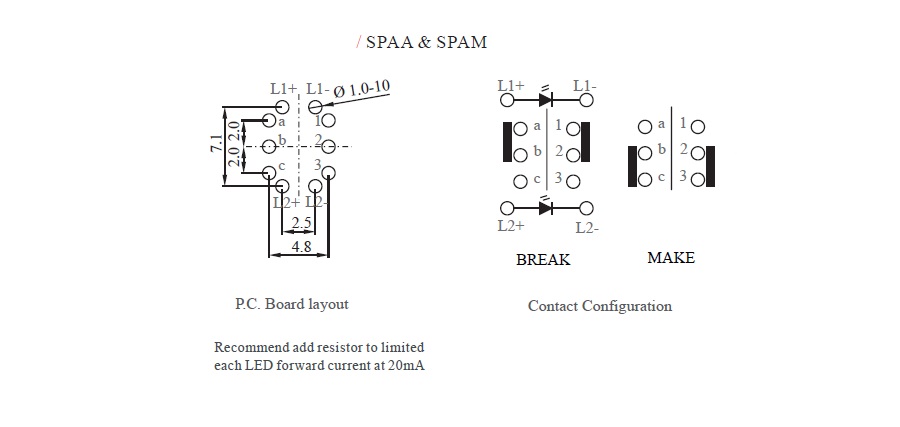

SPA帶LED燈按壓按鈕開關的接點配置和PCB佈局
尚圃SPA按鈕開關具DPDT雙極雙擲結構，可控制雙電路。PCB插件腳位設計清晰易用，LED燈腳分離設計讓控制與照光獨立運作，確保穩定與抗干擾表現。
樣品訂購
- 系列
- 料號
- 說明
-
- SPAACA2V1313
-
- 帶LED燈按壓按鈕開關
- 自鎖式
- 雙刀雙擲(DPDT)
- 方形外殼
- 紅色(上)和綠色(下)帽蓋
- 紅色LED燈(上)和綠色LED燈(下)
-
TWD 62
- +
-
- SPAMCA2V1313
-
- 帶LED燈按壓按鈕開關
- 非鎖定型
- 雙刀雙擲(DPDT)
- 方形外殼
- 紅色(上)和綠色(下)帽蓋
- 紅色LED燈(上)和綠色LED燈(下)
-
TWD 62
- +
-
- SPAASA2V1313
-
- 帶LED燈按壓按鈕開關
- 自鎖式
- 雙刀雙擲(DPDT)
- 圓形外殼
- 紅色(上)和綠色(下)帽蓋
- 紅色LED燈(上)和綠色LED燈(下)
-
TWD 62
- +
-
- SPAMSA2V1313
-
- 帶LED燈按壓按鈕開關
- 非鎖定型
- 雙刀雙擲(DPDT)
- 圓形外殼
- 紅色LED燈(上)和綠色LED燈(下)
-
TWD 62
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
