SP86 無鎖瞬時按壓按鈕開關
- 鋼琴鍵式按鈕
- 瞬時按下
- LED背光設計
- 單刀雙擲(SPDT)功能
- 產業應用：專業視訊設備、監控系統、家庭自動化設備
- 基本規格
- 接點迴路 SPDT (1C) momentary (SP86N) & alternate (SP86L)
- 額定電壓電流 24V DC @ 12mA
- 開關接腳形式 Through hole (TH)
- 開關按壓行程 2.5mm ± 0.5mm
- 操作力道 SP86N & SP86L: 170gf ± 50gf; SP86NH: 400gf ± 100gf
- 機械壽命 SP86N & SP86NH: 1,000,000 cycles min.; SP86L: 500,000 cycles min.
- 照光方式 Red, Yellow, Green, Blue LED
- 材料
- 上蓋/透鏡 ABS (Acrylonitrile Butadine Styrene)
- 底座/外框 PA (Polyamide)
- 端子 PBS (Phosphor bronze) with gold plating
尚圃SP86是否支援瞬時功能？
SP86N與SP86NH為瞬時型按鈕開關，按下導通、放開即復位，適合用於控制訊號輸入、功能觸發與系統指令操作。瞬時結構搭配明確的按壓回饋，提升操作精準度。此類型廣泛應用於自動化設備、測試儀器、影音控制與工業人機介面，滿足即時反應的操作需求。

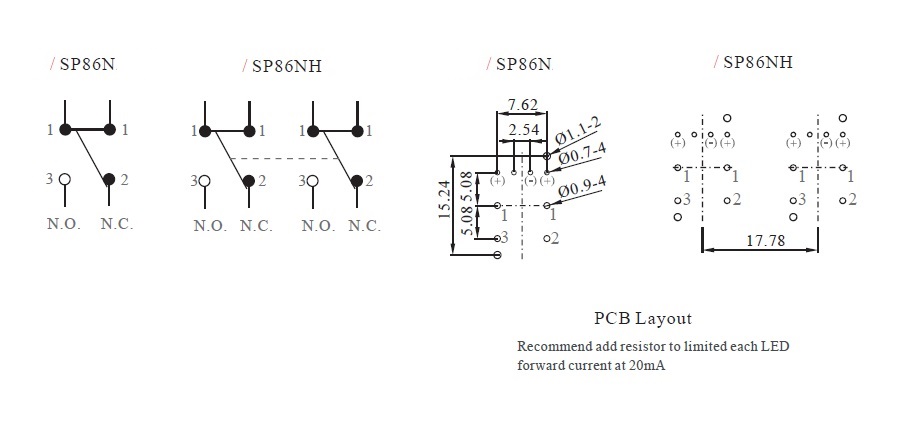

SP86無鎖瞬時按壓按鈕開關的接點配置和PCB佈局
SP86的SPDT接點結構讓單一按鍵即可進行訊號切換，工程應用中可依功能需求選擇NO或NC腳位。其LED腳位與控制接點分離設計，方便在 PCB 上獨立佈線，提升電源與訊號配置的穩定性。
樣品訂購
- 系列
- 料號
- 說明
-
- SP86N-A1-5-01
-
- 無鎖瞬時按壓按鈕開關
- 非鎖定型
- 小帽蓋
- 黑色單顆LED燈帽蓋
-
TWD 46
- +
-
- SP86N-B2-5-13
-
- 無鎖瞬時按壓按鈕開關
- 非鎖定型
- 大帽蓋
- 黑色雙LED燈帽蓋
- 紅色LED燈(左)和綠色LED燈(右)
-
TWD 48
- +
-
- SP86N-F0-9-00
-
- 無鎖瞬時按壓按鈕開關
- 非鎖定型
- F型帽蓋
- 灰色帽蓋
- 無LED燈
-
TWD 41
- +
-
- SP86N-G1-5-01
-
- 無鎖瞬時按壓按鈕開關
- 非鎖定型
- G型帽蓋
- 黑色單顆LED燈帽蓋
- 紅色LED
-
TWD 46
- +
-
- SP86N-J2-5-33
-
- 無鎖瞬時按壓按鈕開關
- 非鎖定型
- J型帽蓋
- 黑色雙LED燈帽蓋
- 綠色LED燈(左)和綠色LED燈(右)
-
TWD 48
- +
-
- SP86NH2513
-
- 無鎖瞬時按壓按鈕開關
- 非鎖定型
- H型帽蓋
- 黑色雙LED燈帽蓋
- 紅色LED燈(左)和綠色LED燈(右)
-
TWD 105
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
