SP86 帶鎖交替按壓按鈕開關
- 鋼琴式按鈕開關
- 鎖定式功能
- LED照明
- 單刀雙擲(SPDT)接點
- 產業應用：測試儀器、醫療設備、工業控制系統
- 基本規格
- 接點迴路 SPDT (1C) momentary (SP86N) & alternate (SP86L)
- 額定電壓電流 24V DC @ 12mA
- 開關接腳形式 Through hole (TH)
- 開關按壓行程 2.5mm ± 0.5mm
- 操作力道 SP86N & SP86L: 170gf ± 50gf; SP86NH: 400gf ± 100gf
- 機械壽命 SP86N & SP86NH: 1,000,000 cycles min.; SP86L: 500,000 cycles min.
- 照光方式 Red, Yellow, Green, Blue LED
- 材料
- 上蓋/透鏡 ABS (Acrylonitrile Butadine Styrene)
- 底座/外框 PA (Polyamide)
- 端子 PBS (Phosphor bronze) with gold plating
尚圃SP86的按鍵有鎖定功能嗎？
SP86L為自鎖型按鈕開關，按壓一次切換狀態，再次按壓即可解除，非常適合電源控制、模式切換與功能保持應用。自鎖結構能減少持續按壓需求，提升操作便利性。搭配LED照光設計時，可即時顯示目前開關狀態，讓使用者一眼辨識設備是否啟動，特別適合控制面板與專業設備使用。

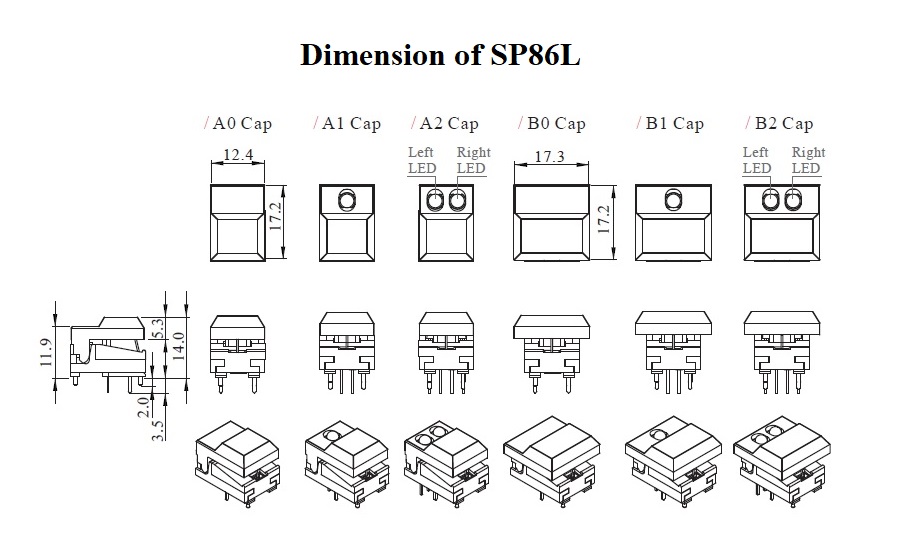

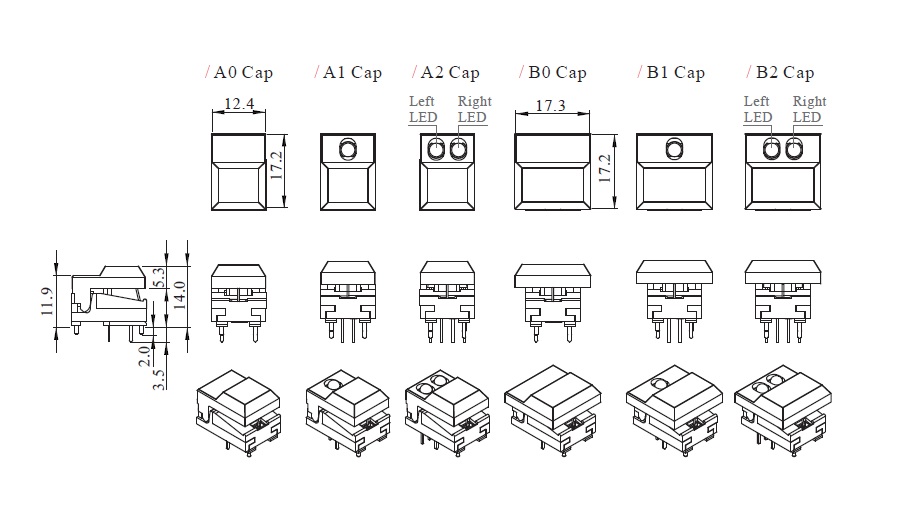

SP86帶鎖交替按壓按鈕開關的接點配置和PCB佈局
SP86按鈕開關採用SPDT接點設計，單一按鍵即可完成切換控制，工程師可依實際需求選擇NO或NC腳位進行配置。LED 腳位獨立規劃，使控制電路與指示燈電源分離，提升 PCB 佈局彈性與整體電路穩定度。
樣品訂購
- 系列
- 料號
- 說明
-
- SP86L-A0-9-00
-
- 帶鎖交替按壓按鈕開關
- 自鎖型
- 小帽蓋
- 灰色帽蓋
- 無LED燈
-
TWD 60
- +
-
- SP86L-B1-5-01
-
- 帶鎖交替按壓按鈕開關
- 自鎖型
- 大帽蓋
- 黑色單顆LED燈帽蓋
- 紅色LED燈
-
TWD 65
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
