SP86 帶LED燈按壓按鈕開關
- 鍵盤式按鈕
- 支援瞬時和交替功能
- 內建LED背光
- 單刀雙擲配置(SPDT)
- 產業應用：音響視聽設備、擴大機設備、影音切換器設備
- 基本規格
- 接點迴路 SPDT (1C) momentary (SP86N) & alternate (SP86L)
- 額定電壓電流 24V DC @ 12mA
- 開關接腳形式 Through hole (TH)
- 開關按壓行程 2.5mm ± 0.5mm
- 操作力道 SP86N & SP86L: 170gf ± 50gf; SP86NH: 400gf ± 100gf
- 機械壽命 SP86N & SP86NH: 1,000,000 cycles min.; SP86L: 500,000 cycles min.
- 照光方式 Red, Yellow, Green, Blue LED
- 材料
- 上蓋/透鏡 ABS (Acrylonitrile Butadine Styrene)
- 底座/外框 PA (Polyamide)
- 端子 PBS (Phosphor bronze) with gold plating
尚圃SP86是否有LED照明規格？
SP86系列按鍵提供完整LED照明規格，可選擇紅、黃、綠、藍等常用顏色，並支援單顆或左右雙LED配置。此照光設計非常適合用於狀態顯示、功能提示與操作引導，提升人機介面辨識度。

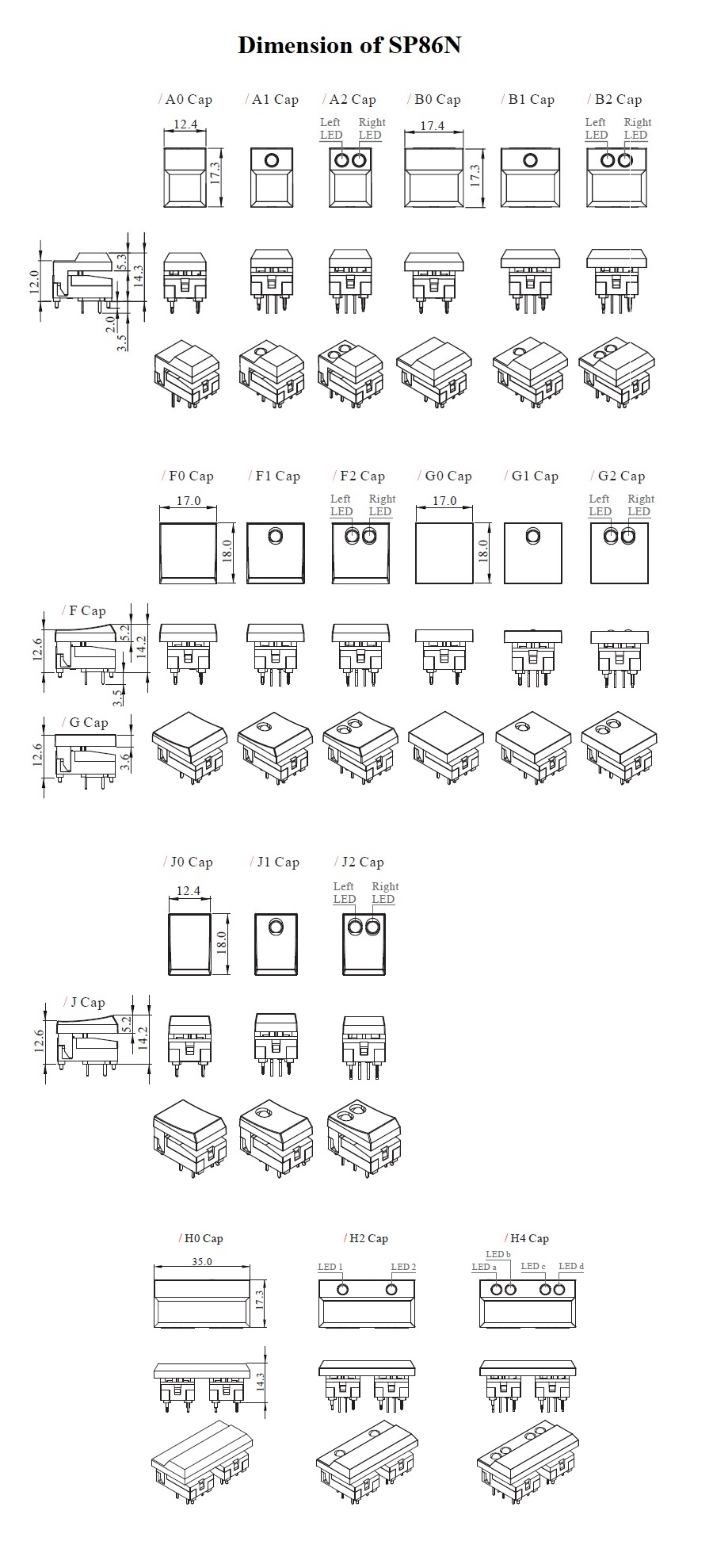

SP86L帶鎖交替按壓按鈕開關的尺寸圖
SP86L與SP86N具備相同外觀尺寸與腳位間距，僅內部機構功能不同，可於同一電路板上依需求選擇瞬時或帶鎖型。

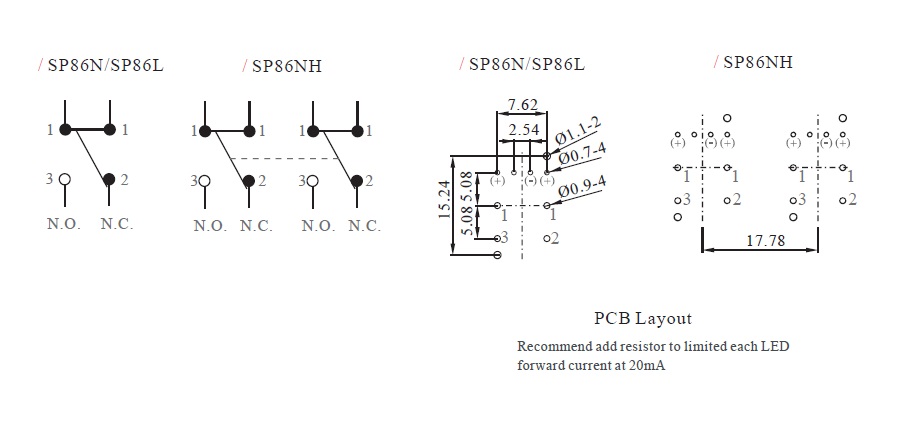

SP86帶LED燈按壓按鈕開關的接點配置和PCB佈局
SP86按鈕開關的SPDT接點配置讓單一按鍵即可實現切換控制功能，PCB佈局時可依實際應用選擇NO或NC腳位使用。獨立LED腳位設計，讓控制功能與狀態顯示更清楚可靠，有助於在PCB佈局時分離訊號與燈號電源，提升整體電路穩定性。
樣品訂購
- 系列
- 料號
- 說明
-
- SP86L-A0-9-00
-
- 帶LED燈按壓按鈕開關
- 自鎖型
- 小帽蓋
- 灰色帽蓋
- 無LED燈
-
TWD 60
- +
-
- SP86L-B1-5-01
-
- 帶LED燈按壓按鈕開關
- 自鎖型
- 大帽蓋
- 黑色單顆LED燈帽蓋
- 紅色LED燈
-
TWD 65
- +
-
- SP86N-A1-5-01
-
- 帶LED燈按壓按鈕開關
- 非鎖定型
- 小帽蓋
- 黑色單顆LED燈帽蓋
-
TWD 46
- +
-
- SP86N-B2-5-13
-
- 帶LED燈按壓按鈕開關
- 非鎖定型
- 大帽蓋
- 黑色雙LED燈帽蓋
- 紅色LED燈(左)和綠色LED燈(右)
-
TWD 48
- +
-
- SP86N-F0-9-00
-
- 帶LED燈按壓按鈕開關
- 非鎖定型
- F型帽蓋
- 灰色帽蓋
- 無LED燈
-
TWD 41
- +
-
- SP86N-G1-5-01
-
- 帶LED燈按壓按鈕開關
- 非鎖定型
- G型帽蓋
- 黑色單顆LED燈帽蓋
- 紅色LED
-
TWD 46
- +
-
- SP86N-J2-5-33
-
- 帶LED燈按壓按鈕開關
- 非鎖定型
- J型帽蓋
- 黑色雙LED燈帽蓋
- 綠色LED燈(左)和綠色LED燈(右)
-
TWD 48
- +
-
- SP86NH2513
-
- 帶LED燈按壓按鈕開關
- 非鎖定型
- H型帽蓋
- 黑色雙LED燈帽蓋
- 紅色LED燈(左)和綠色LED燈(右)
-
TWD 105
- +
