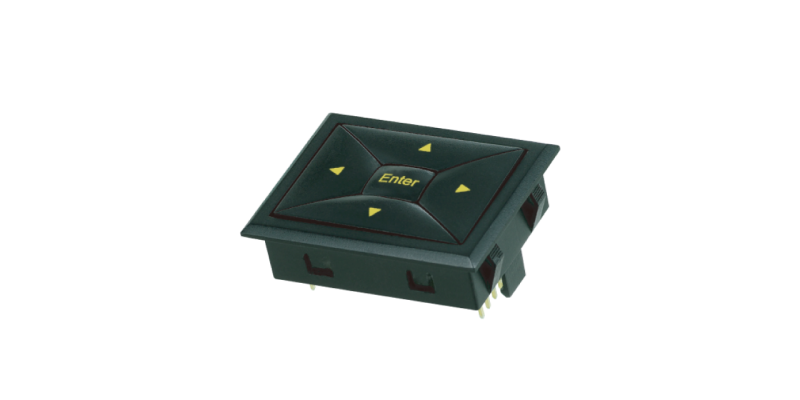

SNA4 五向導航開關

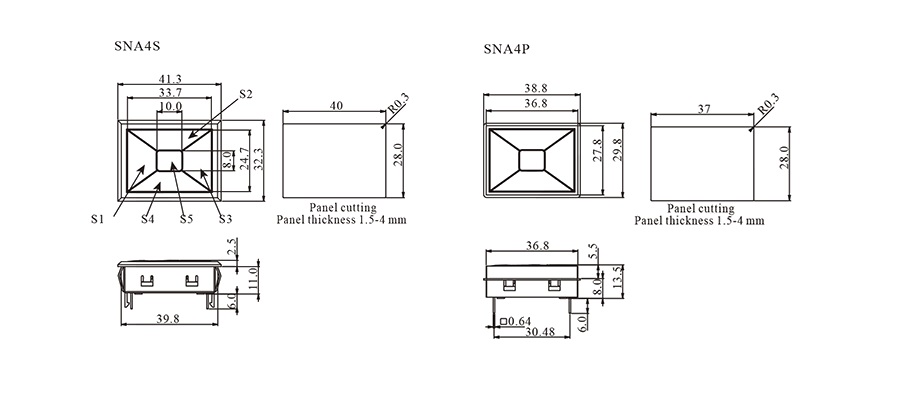

- 40mm x 28mm及37x28mm面板開孔尺寸
- 輕觸瞬時功能五向導航開關
- 帶LED照明
- 提供客製化圖文服務
- 產業應用：電子儀器、家用電器、消費性電器產品
- 基本規格
- 接點迴路 SPST*5 Momentary
- 額定電壓電流 50mA @ 12V DC
- 開關接腳形式 Connector
- 開關按壓行程 0.25mm ± 0.1mm
- 操作力道 200gf ± 50gf
- 機械壽命 100,000 cycles min.
- 照光方式 Pervious to light
- 材料
- 上蓋/透鏡 PC (Polycarbonate)
- 作動鈕 PA (Polyamide)
- 底座/外框 PA (Polyamide)
- 端子 Brass with gold plating
SNA4五向導航開關是否適用於PCB和面板安裝？
尚圃SNA4五向導航開關同時支援PCB焊接與面板安裝。其引腳設計可直接焊於PCB及面板快速安裝雙重安裝方式，方便工程師在設計控制面板或電子模組時靈活使用，讓設計更具彈性，適用於自動化設備、控制面板及醫療電子系統等多種應用場景。

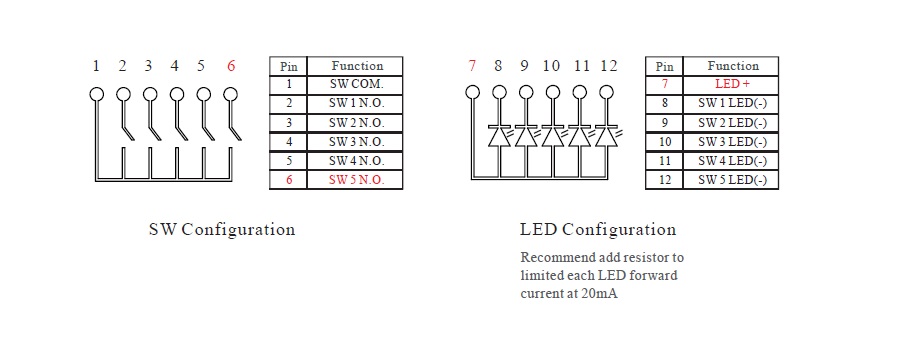

SNA4五向導航開關的接點配置
SNA4五向導航開關，具備卡扣式及PCB通孔式設計，帶輕觸瞬時回饋、LED燈照明和提供客製化標記服務。
影片
下載
樣品訂購
- 系列
- 料號
- 說明
-
- SNA4S2551
-
- 五向導航開關
- 面板開孔直徑40mm x 28mm
- 黑色蓋帽，鐳雕箭頭圖案和Enter字樣
- 卡扣式面板安裝
- 5個獨立的黃色LED燈輕觸開關
-
TWD 480
- +
-
- SNA4S2551 + YCW012
-
- 五向導航開關
- 面板開孔直徑40mm x 28mm
- 黑色蓋帽，鐳雕箭頭圖案和Enter字樣
- 卡扣式面板安裝
- 5個獨立的黃色LED燈輕觸開關
- 線材YCW012*2pcs, 6線, 24AWG, 線長30cm, 散線
-
TWD 680
- +
-
- SNA4P1441
-
- 五向導航開關
- 面板開孔直徑37mm x 28mm
- 白色蓋帽，鐳雕箭頭圖案和Enter字樣
- PCB插件式引腳
- 5個獨立的紅色LED燈輕觸開關
-
TWD 520
- +
-
- YCW012
-
- SNA4五向導航開關線材
- 線距2.54mm, 6線, 24AWG, 線長30cm, 散線
- 一個SNA4S模組開關需要搭配兩條線材
-
TWD 100
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
