SNA3 帶LED燈多向按壓按鈕開關
- 34mm開孔直徑開關模組
- 三路瞬時輕觸開關，內建LED照明
- 連接器快速安裝
- 可自訂標記
- 應用：醫療、輔助科技設備
- 基本規格
- 接點迴路 SPST*3 Momentary
- 額定電壓電流 50mA @ 12V DC
- 開關接腳形式 Connector
- 開關按壓行程 0.2mm ± 0.1mm
- 操作力道 400gf (Max.)
- 機械壽命 1,000,000 cycles min.
- 照光方式 Pervious to light
- 材料
- 上蓋/透鏡 PC (Polycarbonate)
- 作動鈕 POM (Polyoxymethylene)
- 底座/外框 PA (Polyamide)
- 端子 Brass with gold plating
SNA3帶LED燈多向按壓按鈕開關如何降低控制面板的複雜度？
使用尚圃SNA3減少控制面板中的雜亂，這是一款3路帶LED燈按鈕開關模組，可節省PCB空間，降低元件成本，並簡化全球OEM的電子產品製造流程。

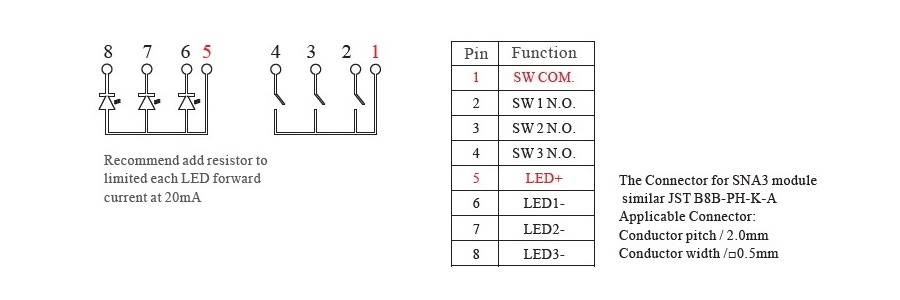

SNA3帶LED燈多向按壓按鈕開關的接點配置
尚圃 SNA3帶LED燈多向按壓按鈕開關提供可靠的輕觸瞬時回饋、LED 照明和自訂標記，非常適合全球電子產品和控制面板。
影片
樣品訂購
- 系列
- 料號
- 說明
-
- SNA3S2552
-
- SNA3帶LED燈多向按壓按鈕開關

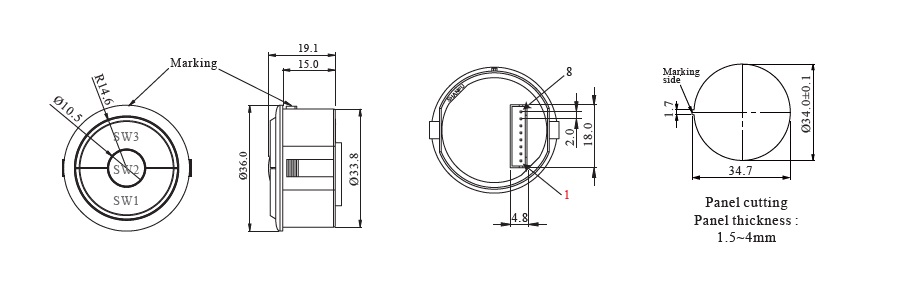

- 面板開孔直徑34mm
- 黑色蓋帽，鐳雕箭頭和Enter符號
- 卡扣式面板安裝
- 3個獨立的黃色LED燈輕觸開關
-
TWD 590
- +
-
- SNA3S2552 + YCW011
-
- SNA3帶LED燈多向按壓按鈕開關
- 面板開孔直徑34mm
- 黑色蓋帽，鐳雕箭頭和Enter符號
- 卡扣式面板安裝
- 3個獨立的黃色LED燈輕觸開關
- 線材YCW011, 8線, 26AWG, 線長30cm
-
TWD 770
- +
-
- SNA3S1441
-
- SNA3帶LED燈多向按壓按鈕開關
- 面板開孔直徑34mm
- 白色蓋帽，鐳雕箭頭符號和Enter字樣
- 卡扣式面板安裝
- 3個獨立的紅色LED燈輕觸開關
-
TWD 630
- +
-
- SNA3S1441 + YCW011
-
- SNA3帶LED燈多向按壓按鈕開關
- 面板開孔直徑34mm
- 白色蓋帽，鐳雕箭頭符號和Enter字樣
- 卡扣式面板安裝
- 3個獨立的紅色LED燈輕觸開關
- 線材YCW011, 8線, 26AWG, 線長30cm
-
TWD 810
- +
-
- YCW011
-
- SNA3帶LED燈多向按壓按鈕開關線材
- 線距2.0mm, 8條線, 26AWG, 線長30cm
-
TWD 180
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
