SNA1

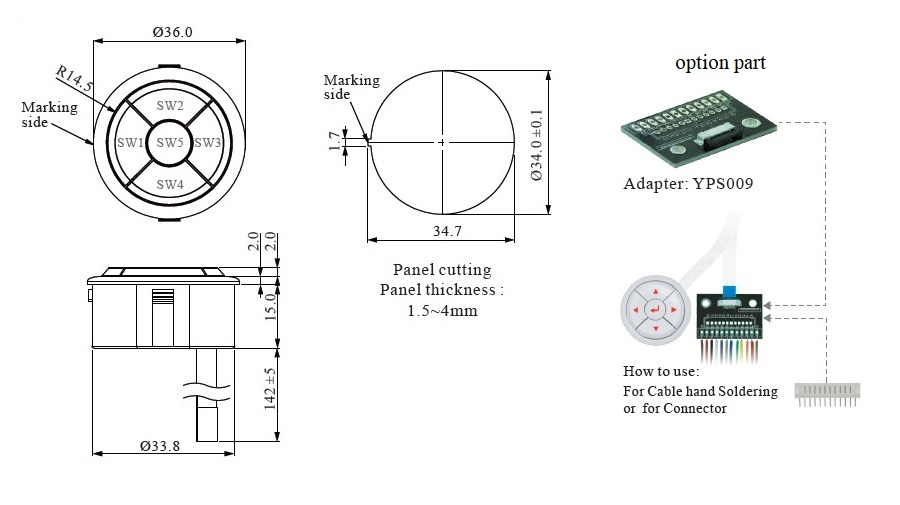

- 面板開孔直徑34mm
- 5向導航輕觸按鈕功能
- LED照明
- 150mm FFC (軟排線)
- 應用：工業控制、自動化設備
- 基本規格
- 接點迴路 SPST*5 Momentary
- 額定電壓電流 50mA @ 12V DC
- 開關接腳形式 FFC (Flexible Flat Cable)
- 開關按壓行程 Tactile type: 0.4mm ± 0.2mm; Noiseless type: 1.0mm ± 0.3mm
- 操作力道 Tactile type: 230gf ± 50gf; Noiseless type: 60gf ± 40gf
- 機械壽命 1,000,000 cycles min.
- 照光方式 Pervious to light
- 材料
- 上蓋/透鏡 PC (Polycarbonate)
- 作動鈕 Polyoxymethylene (POM)
- 底座/外框 PA (Polyamide)
- 端子 FFC (Flexible Flat Cable)
什麼是SNA1五向導航模組開關？
尚圃SNA1五向導航模組開關整合了五個方向功能(上、下、左、右、中間鍵)，並支援自訂標記。

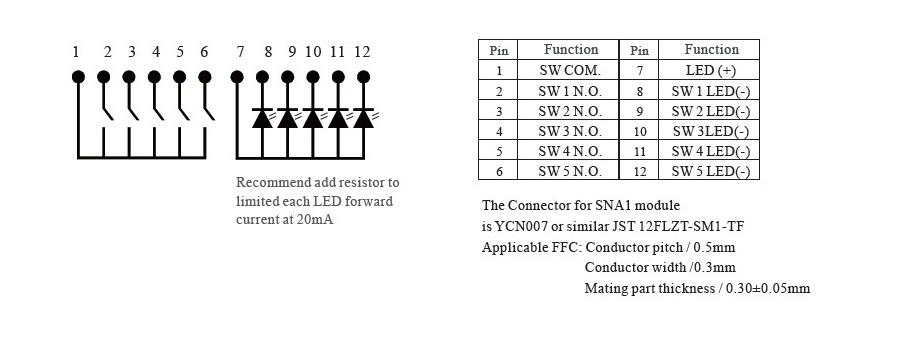

SNA1五向導航按鈕開關的接點配置
尚圃SNA1系列5向導航模組開關配備通用匯流排端子接腳排列、LED 照明和標記服務。
影片
樣品訂購
- 系列
- 料號
- 說明
-
- SNA1AT7552
-
- 五向導航按鈕開關
- 面板開孔直徑34mm
- 黑色帽蓋，鐳雕箭頭符號和Enter字樣
- 五個獨立的藍色LED燈輕觸開關
- 柔性扁平排線(FFC)
-
TWD 800
- +
-
- SNA1AN3442
-
- 五向導航按鈕開關
- 面板開孔直徑34mm
- 白色帽蓋，鐳雕箭頭符號和Enter字樣
- 五個獨立的綠色LED燈輕觸開關
- 柔性扁平排線(FFC)
-
TWD 760
- +
-
- YPS009
-
- SNA1導航開關分線板
- 間距0.5mm，12 pins軟排線(FFC)擴展板
-
TWD 120
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
