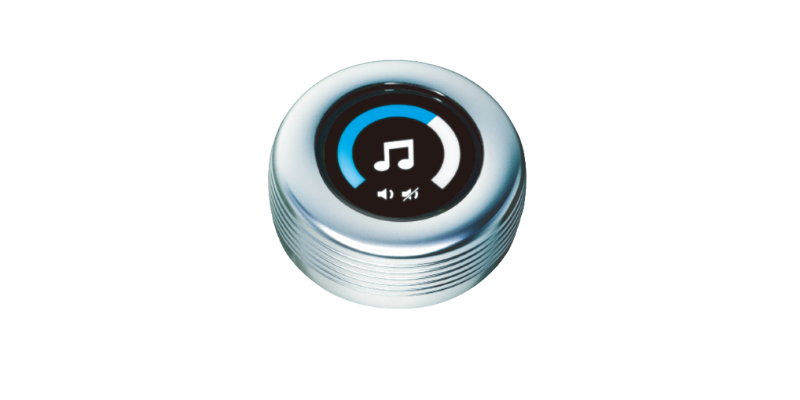

SLB3 旋轉編碼器按壓按鈕開關
- 精準旋轉控制
- 按壓操作直覺
- CAN Bus 完全符合 ISO 11898 標準
- 應用：適用於家電與智慧家居控制面板、自動化系統
- 基本規格
- 接點迴路 rotary encoder and SPST-NO
- 開關接腳形式 cable
- 操作力道 Switch: 800gf±300gf; Encoder: 1.5Kgf-cm(Max.)
- 機械壽命 Switch: 100,000 cycles min.
- 防護等級 IP65
- 照光方式 TFT LCD
- 材料
- 上蓋/透鏡 PA or PC or Aluminum alloy
- 作動鈕 PC
- 端子 cable
SLB3-外觀尺寸圖
想像 CAN Bus 是一條「電子訊息高速公路」，車上或設備內的各個控制器（例如引擎控制器、煞車控制器、旋鈕開關模組）都可以透過這條公路互相傳訊，而不需要每個控制器單獨接線。
Knob type : P Ø65.0, H 22.8mm, Plastic Polyamide(PA)
Knob type : 1 Ø55.8, H 22.0mm, Aluminum
Knob type : 2 Ø54, H 22.0mm, Plastic Polyamide(PA)
Knob type : 3 Ø50, H 20.8mm, Plastic Polycarbonate (PC)
台灣-尚圃.jpg)
SLB3-接點配置和面板開孔尺寸圖
面板厚度 1.5~4mm
SLB3 模組上的連接器：
Conductor pitch / 1.25mm
Conductor width / □0.2mm
適用連接器：參考 JST GHR-04V-S
台灣-尚圃.jpg)
SLB3-選配-學習版 P/N : K-SLB3-02
由 SLB3 開發設計的 USB-CANBUS (K-SLB3-02) 可透過以下方式設定：
SLB3 專用應用程式可透過電腦（Windows 系統）設定 SLB3 的
圖片、LED 背光、輸出/輸入 ID 或輸出/輸入 CAN 代碼。
尺寸（不含電纜）：60mm（寬）*32mm（深）*5.8mm（高）
