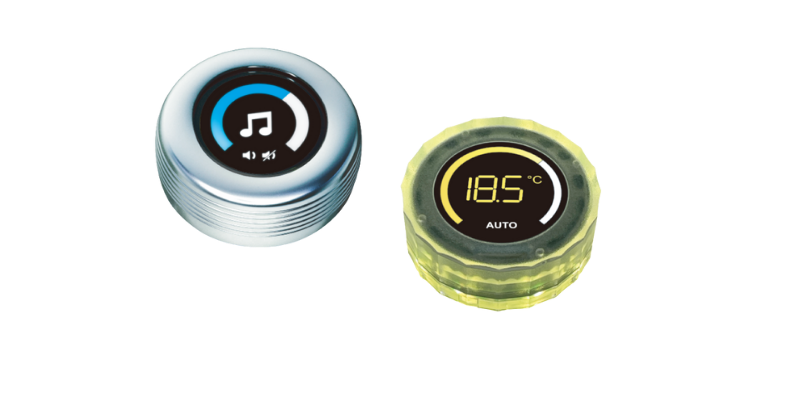

SLB3 顯示螢幕旋轉編碼器按壓按鈕開關
- TFT 顯示螢幕即時回饋
- 旋轉與按壓操作結合
- LED 背光清晰顯示
- 適用於智慧儀表與控制系統
- 應用：適合車載、工控、戶外設備。
- 基本規格
- 接點迴路 rotary encoder and SPST-NO
- 開關接腳形式 cable
- 操作力道 Switch: 800gf±300gf; Encoder: 1.5Kgf-cm(Max.)
- 機械壽命 Switch: 100,000 cycles min.
- 防護等級 IP65
- 照光方式 TFT LCD
- 材料
- 上蓋/透鏡 PA or PC or Aluminum alloy
- 底座/外框 PC
- 端子 cable
SLB3-外觀尺寸圖
CAN Bus主要特點
高速傳輸：可以在毫秒級別傳遞訊號。
減少布線：所有控制器共用同一條總線，避免每個元件都拉線，簡化安裝。
Knob type : P Ø65.0, H 22.8mm, Plastic Polyamide(PA)
Knob type : 1 Ø55.8, H 22.0mm, Aluminum
Knob type : 2 Ø54, H 22.0mm, Plastic Polyamide(PA)
Knob type : 3 Ø50, H 20.8mm, Plastic Polycarbonate (PC)
台灣-尚圃.jpg)
SLB3-接點配置和面板開孔尺寸圖
面板厚度 1.5~4mm
SLB3 模組上的連接器：
Conductor pitch / 1.25mm
Conductor width / □0.2mm
適用連接器：參考 JST GHR-04V-S
台灣-尚圃.jpg)
SLB3-選配-學習版 P/N : K-SLB3-02
由 SLB3 開發設計的 USB-CANBUS (K-SLB3-02) 可透過以下方式設定：
SLB3 專用應用程式可透過電腦（Windows 系統）設定 SLB3 的
圖片、LED 背光、輸出/輸入 ID 或輸出/輸入 CAN 代碼。
尺寸（不含電纜）：60mm（寬）*32mm（深）*5.8mm（高）
