SLB2

1.28"全圓液晶屏，240(H)RGB*240(V)分辨率
高亮度背光，400(cd/m2) PWM背光控制
36旋光脈沖自帶物理反饋
IP65防塵防水等級
應用：醫療設備、工業控制和智慧型設備

基本規格
接點迴路 rotary encoder and SPST-NO
機械壽命 Switch: 100,000 cycles min.
防護等級 IP65
照光方式 TFT LCD
開關接腳形式 cable
操作力道 Switch: 800gf ± 300gf; Encoder: 1.5Kgf-cm (Max.)

材料
上蓋/透鏡 PA or Aluminium alloy
底座/外框 PC
端子 cable

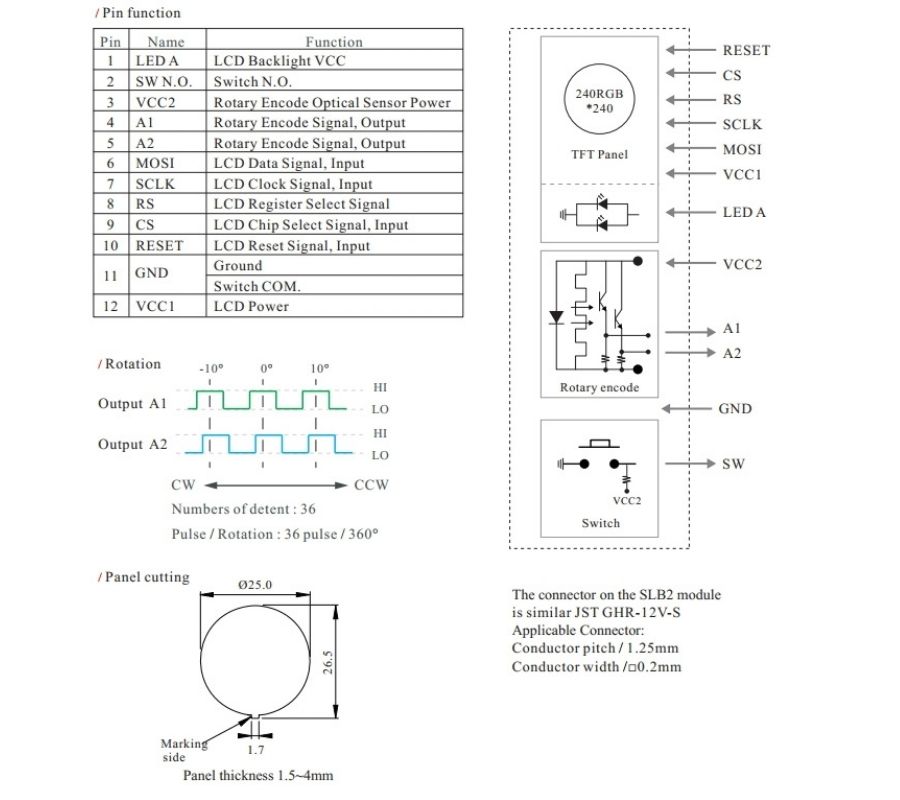

SLB2-接點配置和面板開孔尺寸圖

可透過以下方式控制背光：PWM, VR Resistor, Switch
可控背光能精準輸出高峰值亮度與更低暗階。
Numbers of detent : 36
Pulse / Rotation : 36 pulse / 360°

Q：SLB2 系列有何獨特之處？
答：旋鈕提供觸覺回饋，搭配顯示螢幕後，每次旋轉或按壓都能立即在畫面呈現實時數值更新、動畫式刻度or選單跳轉...使用者不用猜測旋鈕位置，直覺且可視。

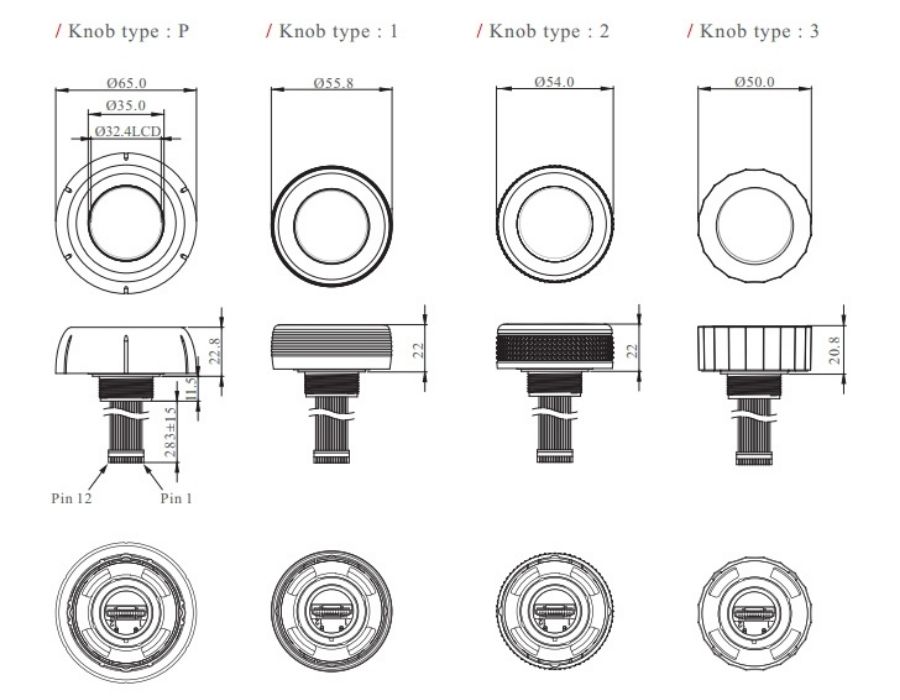

SLB2-外觀尺寸圖

Knob type : P Ø65.0, H 22.8mm, Plastic Polyamide(PA)
Knob type : 1 Ø55.8, H 22.0mm, Aluminum
Knob type : 2 Ø54, H 22.0mm, Plastic Polyamide(PA)
Knob type : 3 Ø50, H 20.8mm, Plastic Polycarbonate (PC)

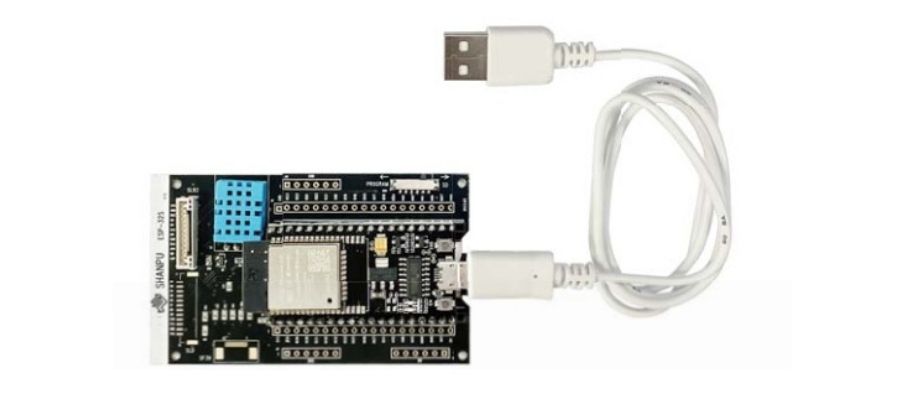

SLB2-選配-學習版 P/N : K-SLB2-01

SLB2 演示程式是基於 ESP32 系統開發。 ESP32 是一個開源電子平台，其硬體和軟體易於使用。使用 Arduino-ESP32 IDE，使用者可以透過 ESP32 的 SLB2 開發套件輕鬆使用 SLB2。

尺寸（不含線纜）：85mm（寬）*50mm（深）*18.5mm（高）

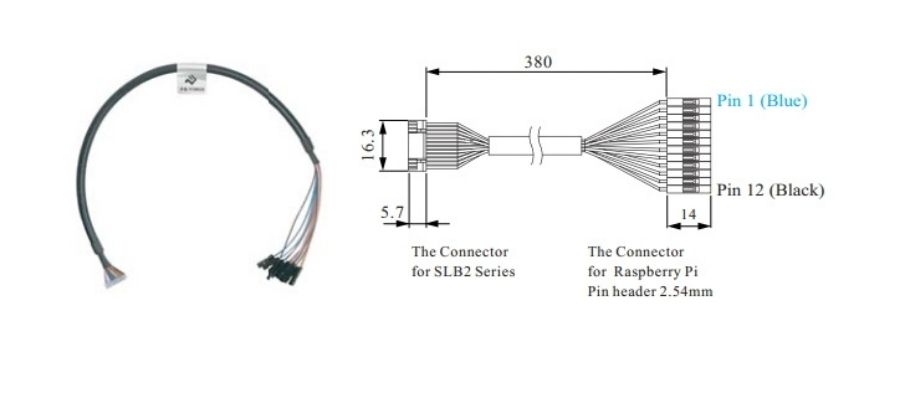

SLB2-選配-線材- P/N : K-SLB-03

SLB2 系列透過連接線連接到 Raspberry Pi。
SLB2 系列連接器Raspberry Pi 連接器（2.54mm 針腳）

影片

下載

SLB2 LCD螢幕旋轉編碼器開關

樣品訂購

系列
料號
說明

K-SLB2-01
- 由ESP32系統開發的SLB2演示程序。 ESP32 是一款開源電子
- 基於易於使用的硬件和軟件的平台。使用Arduion-ESP32 IDE，因此用戶可以
- 通過 ESP32 的 SLB2 開發套件，非常容易使用 SLB2。
- 尺寸（不含電纜）：85mm(W)*50mm(D)*18.5mm(H)
TWD 2,540

- +

K-SLB-03
- 樹梅派線材
TWD 500

- +

SLB2-25
- LCD顯示螢幕旋轉編碼器開關
- 1.28 吋圓形 TFT 顯示螢幕
- 亮度：400 (cd/m²)
- 驅動 IC：GC9A01
- 旋鈕 2（塑膠材質）透明
TWD 1,800

- +

SLB2-2L
- 背光白色 LED
- 1.28寸圓形TFT
- 亮度(cd/m2): 400(cd/m2)
- 驅動IC：GC9A01
- 旋鈕2(Plastic)銀色
TWD 1,800

- +

SLB2-P5
- 背光白色 LED
- 1.28寸圓形TFT
- 亮度(cd/m2): 400(cd/m2)
- 驅動IC：GC9A01
- 旋鈕P(Plastic)黑
TWD 1,800

- +

SLB2-10
- 背光白色 LED
- 1.28寸圓形TFT
- 亮度(cd/m2): 400(cd/m2)
- 驅動IC：GC9A01
- 旋鈕 1（鋁）銀色
TWD 2,800

- +

SLB2-PL
- 背光白色 LED
- 1.28寸圓形TFT
- 亮度(cd/m2): 400(cd/m2)
- 驅動IC：GC9A01
- 旋鈕P(Plastic)銀色
TWD 1,800

- +

SLB2-15
- 背光白色 LED
- 1.28寸圓形TFT
- 亮度(cd/m2): 400(cd/m2)
- 驅動IC：GC9A01
- 旋鈕1(鋁)黑色
TWD 2,900

- +

*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
