SFA 旋轉編碼器按壓按鈕開關
- PCB插件式端子腳
- 多功能模組化開關節省空間
- 中心按鈕圖案可客製
- 帶LED燈按鈕的旋轉編碼器
- 應用：儀器、機器人、3C
- 基本規格
- 接點迴路 Rotation + SPST-NO Momentary (push)
- 額定電壓電流 1mA @ 10V DC
- 開關接腳形式 Through Hole (TH)
- 操作力道 Rotation: Max. 60gf-cm; Center push: Max. 220gf ± 50gf
- 機械壽命 Rotation: Min. 200,000 operations; Center push: 1,000,000 cycle
- 照光方式 White LED, Pure Green LED, Blue LED
- 材料
- 上蓋/透鏡 Rotary knob: Polyamide (PA); Center cap: Polycarbonate (PC)
- 底座/外框 Base: Polyamide (PA)
- 端子 Brass with silver plating
SFA 旋轉編碼器按壓按鈕開關是什麼？
尚圃的SFA是一款增量型旋轉編碼器整合LED燈按鈕開關的模組設計，PCB插件腳可與其他電子元件同時焊接。中心按鍵開關帶有透光符號，提供客製化的服務。

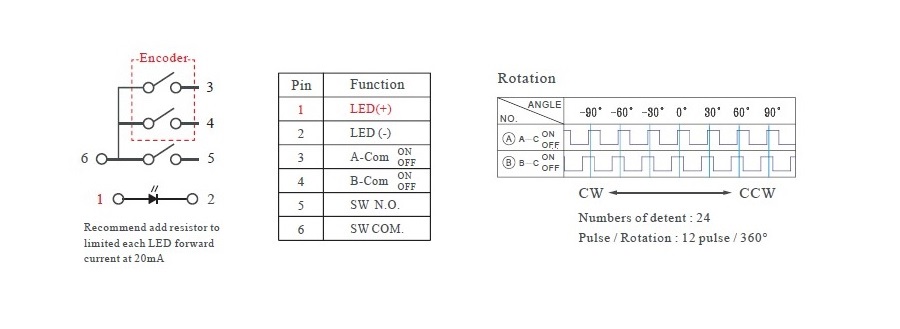

SFA 旋轉編碼器按壓按鈕開關的接點配置
SFA共有6支端子腳，其中1和2是LED燈端子腳，3、4和6是編碼器端子腳，5和6是按鈕開關端子腳。

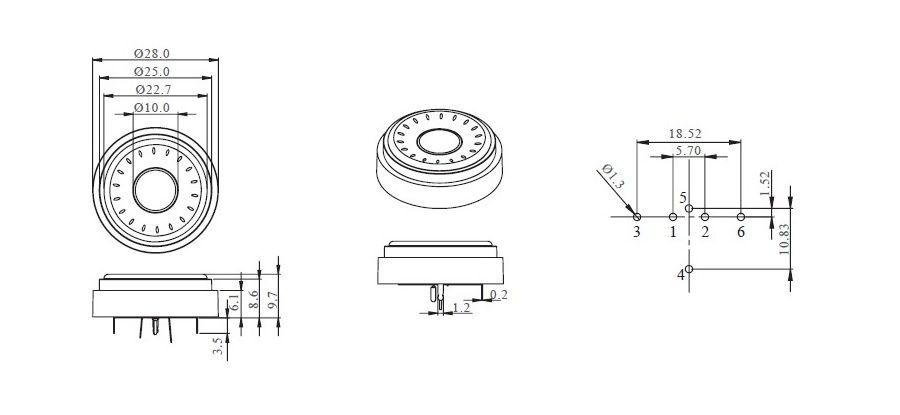

SFA 旋轉編碼器按壓按鈕開關的尺寸及PCB佈局
SFA有精簡與高質感的外觀，高度9.7mm，整體外徑28mm，PCB插件端子腳依照下圖焊接在 PCB上。
