SF39EA
- 平面旋轉編碼器按鈕開關
- 耐用輕盈的鋁合金外殼
- 中心按鈕透光圖文可客製
- 模組化設計快速安裝
- 應用：智慧家庭、儀器儀表
- 基本規格
- 接點迴路 Rotation + SPST-NO Momentary (push)
- 額定電壓電流 1mA @ 10V DC
- 開關接腳形式 Connector
- 操作力道 Rotation: Max. 60gf-cm; Center push: Max. 220gf ± 50gf
- 機械壽命 Rotation: Min. 200,000 operations; Center push: 1,000,000 cycle
- 照光方式 Pure Green LED
- 材料
- 上蓋/透鏡 Rotary knob: Polyamide (PA); Center cap: Polycarbonate (PC)
- 底座/外框 Housing: Aluminum
- 端子 Brass with Tin plating
SF39EA 多功能平面旋轉編碼器照光按鈕開關是什麼？
尚圃的SF39EA是一款帶有扁平式旋轉編碼器的LED照光按鈕開關，操作流暢，採用耐用的鋁製外殼，只需在面板上開孔，將電子線材插入連接器即可，安裝簡便。中心按鈕開關可客製圖文。

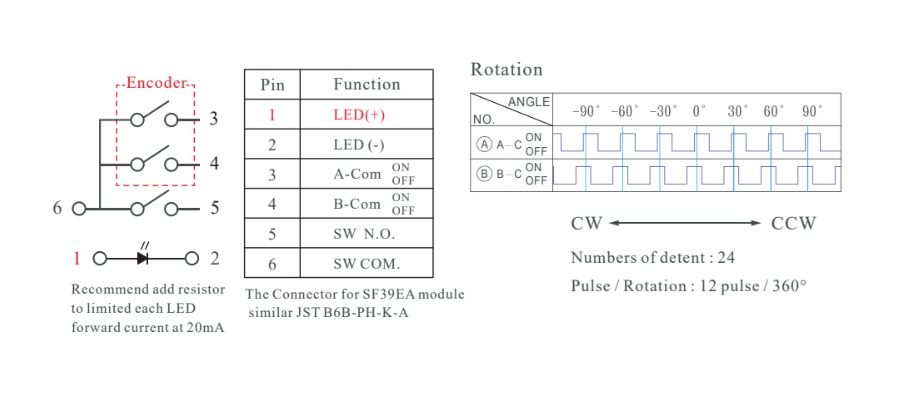

SF39EA 多功能平面旋轉編碼器照光按鈕開關的接點配置
SF39EA共有6個接腳，其中1和2是開關接腳，3、4和6是編碼器接腳，5和6是按鈕開關接腳。增量式編碼器有兩個輸出訊號A和B，當旋鈕位置旋轉時，這兩個訊號會發出脈衝。

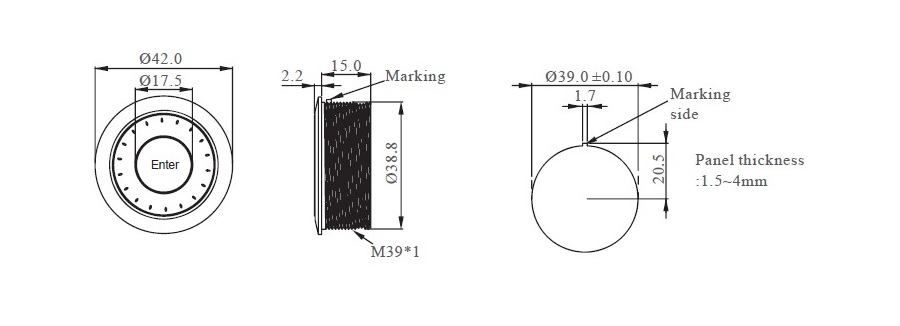

SF39EA 多功能平面旋轉編碼器照光按鈕開關的尺寸及面板開孔大小
模組化設計將平面旋轉編碼器與按壓按鈕開關結合，並裝入帶有螺紋鋁合金外框，提高了耐用性和安裝便利性。面板開孔尺寸為直徑39±0.1mm，整顆開關外徑為42mm。

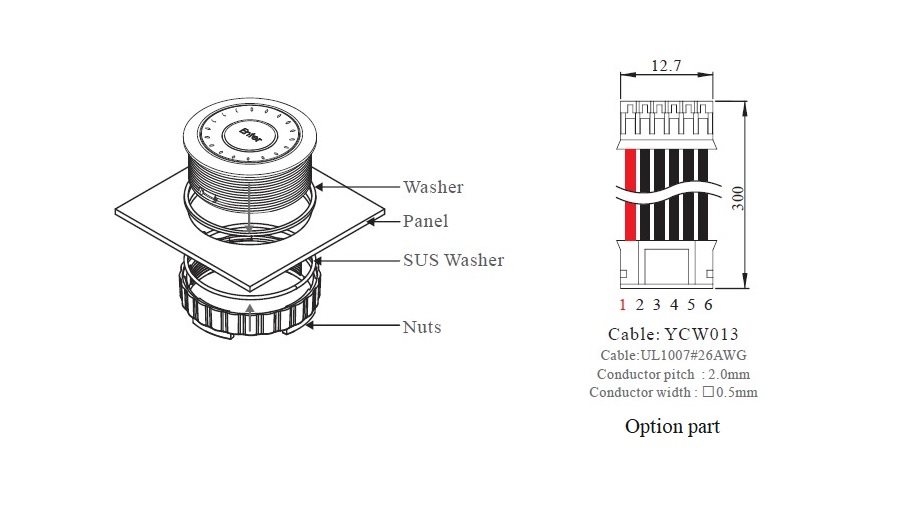

SF39EA 多功能平面旋轉編碼器照光按鈕開關的安裝指示及選配商品 - 專用線材
設備面板厚度需介於1.5mm至4mm，面板開孔直徑為39mm±0.1mm，放入後用螺帽旋緊，再使用專用線材插上設備端的連接器。
樣品訂購
- 系列
- 料號
- 說明
-
- SF39EA5051A+YCW013
-
- 平面銀色旋鈕
- 中間帶綠燈照光按鈕，黑色帽蓋"Eneter"符號
- 鋁合金銀色外框
- 面板安裝,開孔直徑39mm
- YCW013線材，長度300mm
-
TWD 1,060
- +
-
- SF39EA5051A
-
- 平面銀色旋鈕
- 中間黑色開關雷雕"Eneter"
- 綠色LED背光
- 鋁合金銀色外框
- 面板安裝,開孔直徑39mm
-
TWD 960
- +
-
- YCW013_SF39EA wire
-
- S39EA 增量型旋轉編碼開關線材
- 6 pins, length 300mm
- 兩端為母接頭
-
TWD 100
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
