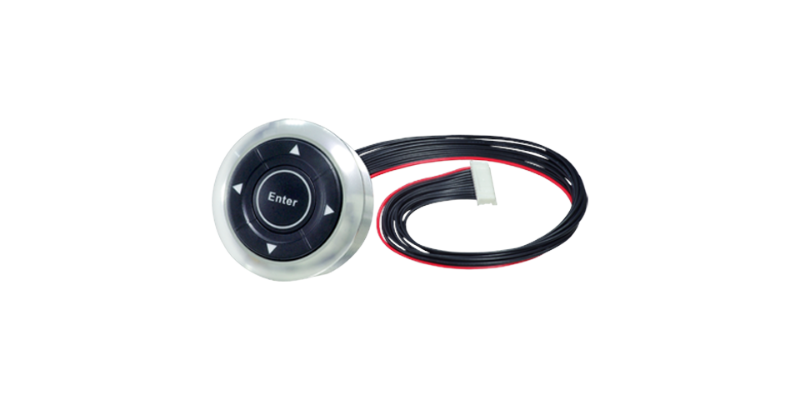

SF39BB
- 本系列具備 IP65 前端防水設計與多向操控模式，可適應嚴苛工業環境與機械操作。
- 採金屬外殼搭配模組化結構，支持五鍵導航或多向按壓，提升安裝效率與可靠性。
- 支援 SP5T 接點切換，機械壽命高達 20 萬次以上，確保長期穩定運作。
- 搭配線纜出線設計、可雷射雕刻帽蓋標示，方便客製化控面板設計。
- 應用：適用於自動化控制台、船舶儀表、戶外操控設備等需防水、防塵與高可靠性的應用場景。
- 基本規格
- 接點迴路 SP5T
- 額定電壓電流 50mA @ 12V DC
- 開關接腳形式 fly cable
- 開關按壓行程 0.5mm ±0.3mm
- 操作力道 Center: 400gf ±150gf round button:250gf ±100gf
- 機械壽命 200,000 cycles min.
- 防護等級 IP65
- 照光方式 pervious to light
- 材料
- 上蓋/透鏡 PC(Polycarbonate)
- 作動鈕 Silicone
- 底座/外框 Aluminum
- 端子 Fly wire cable

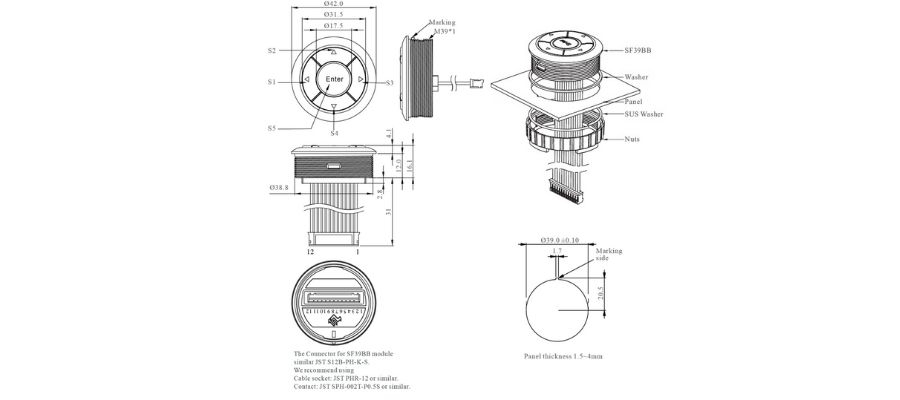

SF39BB尺寸外觀 & 面板開孔尺寸圖 & 安裝指引
問：這款 SF39BB 系列在安裝時，面板開孔尺寸與外觀尺寸有何建議？
答：建議依圖檔中標註孔徑與厚度配合安裝栓母，面板厚度通常建議 1.5 ～ 4 mm，以確保防水密封效能。

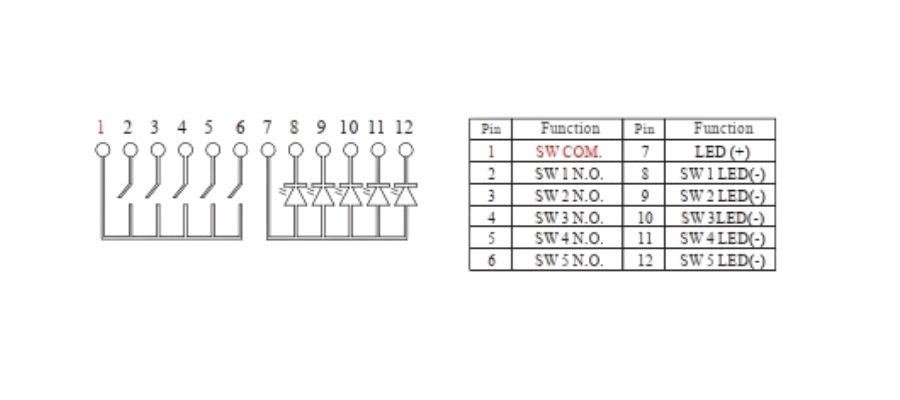

SF39BB接點配置
問：在 SF39BB 系列中，其接點配置為何，應如何理解 SP5T 與共用母線（common bus）設計？
答：SF39BB 系列配置為 SP5T（Single Pole, Five Throw）接點電路，其意指單一極點可切換至五個不同觸點。此外採用共用母線（common bus）設計，意味五個切換位置共享一條母線回路，適合多向選擇且線路設計簡化。
