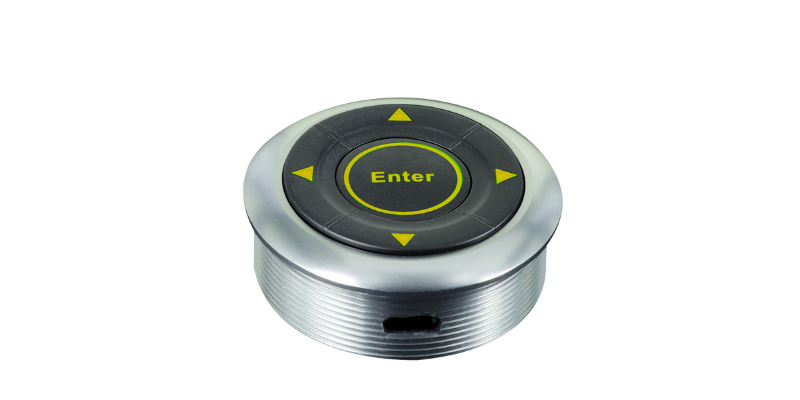

SF39BA 防水多向開關
- 面板端防護等級達 IP65，防塵防水，適用於戶外或潮濕環境。
- 金屬外殼結構堅固，適合機械設備、高振動或惡劣環境使用。
- 模組化設計便於快速安裝、替換與維護。
- 具 LED 背光選項，可在低光或戶外環境提升鍵位可視性。
- 應用介紹：適用於船舶控制箱、戶外監控面板或工業機台操作區，確保可靠操作。
- 基本規格
- 接點迴路 SPST*5 Momentary
- 額定電壓電流 50mA @ 12V DC
- 開關接腳形式 Connector
- 開關按壓行程 0.5mm±0.3mm
- 操作力道 Center 250gf±100gf, outside 400gf±150gf
- 機械壽命 200,000 cycles min.
- 防護等級 IP65
- 照光方式 pervious to light
- 材料
- 上蓋/透鏡 PC(Polycarbonate)
- 作動鈕 Silicone
- 底座/外框 Aluminum/ PC(BK)/ PA(Silver)
- 端子 Brass with plating
SF39BA尺寸外觀 & 面板開孔尺寸圖 & 選配線材YCW024
Q：在 SF39BA 的防水多向開關應用中，為什麼尺寸外觀、面板開孔尺寸圖與選配線材 YCW024 對於防水設計尤為重要？
A：防水多向開關的面板與開孔設計必須確保密封性，例如凹槽、O-ring 或墊片的預留位置、鍵帽與面板的貼合度都需嚴格控制。尺寸外觀亦需適配防水殼體結構及環境要求。選配線材 YCW024 標準化插頭與針腳設計，可減少現場裁線、焊錫不良或接觸不良的狀況，避免因線路問題導致防水失效，是提升整體防護可靠性的關鍵。
SF39BA接點配置 & 安裝指引
Q：在安裝 SF39BA 防水多向開關時，其接點配置與安裝指引有哪些須特別關注的防水細節？
A：防水多向開關接點配置中，除了基本導航鍵觸點外，還需考慮密封結構（如 O-ring、墊片）、螺絲鎖固與面板貼合。安裝指引要求面板孔徑、公差、墊片位置正確，插頭與線材應選用具防水或耐潮特性的材質。接點板與燈源線路應遠離潛在進水路徑，並確保密封完好。若忽略這些細節，可能導致防水等級無法達成、影響使用壽命。
