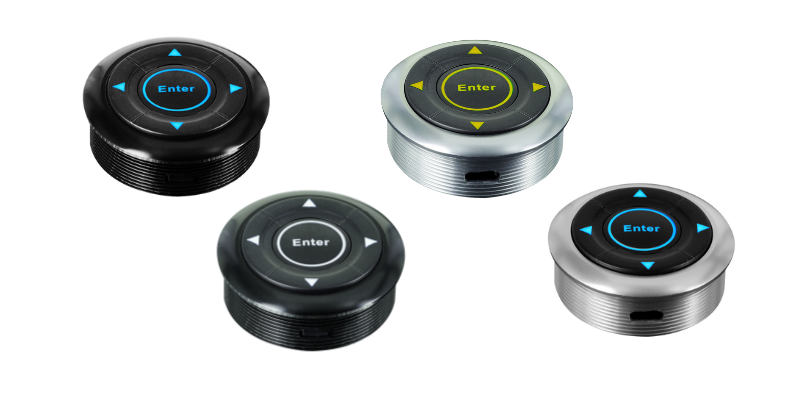

SF39BA
- 模組化五鍵導航設計，支援 SP5T 接點，搭配快拆接線連接器，提升面板整合效率。
- 採金屬或塑膠外殼，可依需求選擇質感或成本導向設計，提升產品靈活性。
- 前端具備 IP65 面板防護等級，適用於工業及戶外設備，耐塵抗水霧。
- 具 LED 背光鍵位與觸覺反饋設計，滿足夜間或提示燈應用需求。
- 應用介紹：常用於設備控制面板、儀器導航鍵或人機界面，協助操作者快速選擇與確認功能。
- 基本規格
- 接點迴路 SPST*5 Momentary
- 額定電壓電流 50mA @ 12V DC
- 開關接腳形式 Connector
- 開關按壓行程 0.5mm±0.3mm
- 操作力道 Center 250gf±100gf, outside 400gf±150gf
- 機械壽命 200,000 cycles min.
- 防護等級 IP65
- 照光方式 pervious to light
- 材料
- 上蓋/透鏡 PC(Polycarbonate)
- 作動鈕 Silicone
- 底座/外框 Aluminum/ PC(BK)/ PA(Silver)
- 端子 Brass with plating

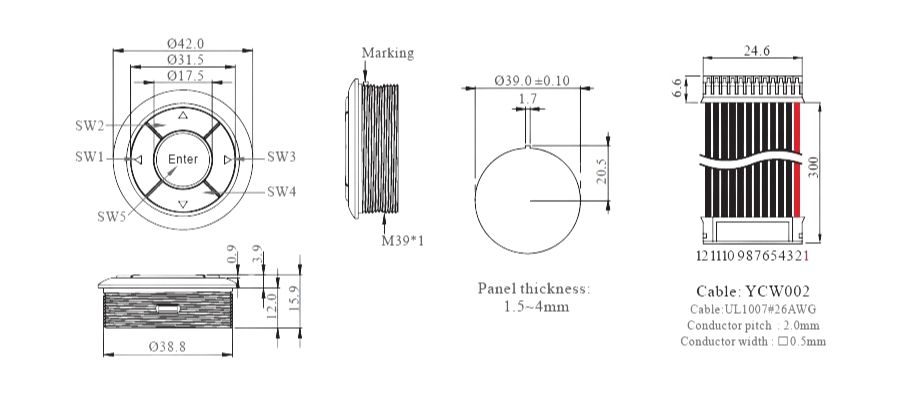

SF39BA尺寸外觀 & 面板開孔尺寸圖 & 選配線材YCW024
Q：在 SF39BA 系列設計中，尺寸外觀與面板開孔尺寸圖為何是關鍵？如何選擇選配線材 YCW024 來提升整體安裝效率與可靠性？
A：SF39BA 系列的尺寸外觀與面板開孔設計決定開關安裝是否平順與美觀，製造商必須依據提供的開孔直徑、螺紋深度、面板厚度等參數進行加工。選配線材 YCW024（已標準化長度與接頭及針距）可快速插入模組，省去焊接作業，提升安裝效率並確保電路連接一致性。整體而言，合理開孔＋標準化線材可大幅降低安裝錯誤與維護成本。

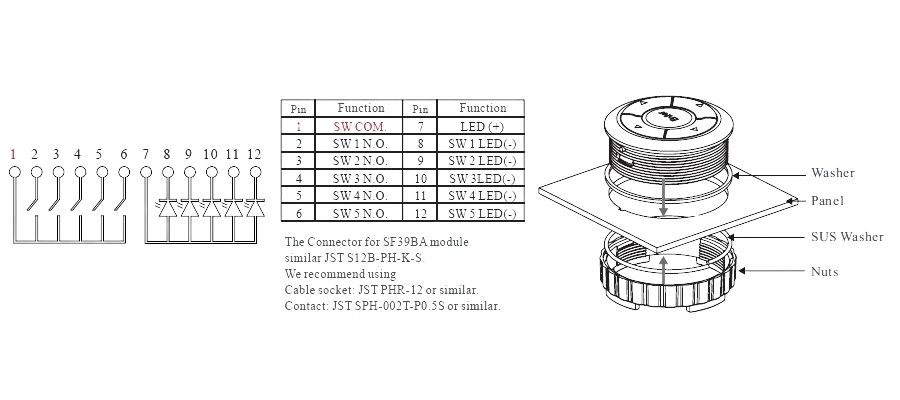

SF39BA接點配置 & 安裝指引
Q：SF39BA 系列的接點配置與安裝指引為何重要？在產品整合階段該如何導入這些規範才能確保性能穩定？
A：接點配置決定開關功能的電氣可靠性，例如 SP5T 多鍵導航的觸點佈局、燈源與信號分離、插頭針腳排列等。安裝指引則涵蓋面板厚度、螺絲扭力、密封墊片方向。若整合階段未依規落實，可能導致接觸不良或按鍵失效。建議設計者先參閱 SF39BA 系列的規格書、提供的尺寸圖與接點配置圖，再進行面板開孔、模組安裝與線材插拔流程，以確保性能穩定與維護方便。
下載
樣品訂購
- 系列
- 料號
- 說明
-
- SF39BA2011
-
- 5個獨立帶藍色LED輕觸開關模組
- 鋁合金黑色外框
- 前面防水等級IP65
- 共用腳總線引腳輸出
- 帶有“Enter”標記的黑色帽子
- 不含YCW002線材
-
TWD 1,385
- +
-
- SF39BA2011+YCW002
-
- 5個獨立帶黃色LED輕觸開關模組
- 鋁合金銀色外框
- 前面防水等級IP65
- 共用腳總線引腳輸出
- 帶有“Enter”標記的黑色帽子
- 線材 YCW002 長度 300mm
-
TWD 1,515
- +
-
- SF39BA4511
-
- 5個獨立帶白色LED輕觸開關模組
- 鋁合金黑色外框
- 前面防水等級IP65
- 共用腳總線引腳輸出
- 帶有“Enter”標記的黑色帽子
- 不含YCW002線材
-
TWD 1,425
- +
-
- SF39BA4511+YCW002
-
- 5個獨立帶白色LED輕觸開關模組
- 鋁合金黑色外框
- 前面防水等級IP65
- 共用腳總線引腳輸出
- 帶有“Enter”標記的黑色帽子
- 線材 YCW002 長度 300mm
-
TWD 1,555
- +
-
- SF39BA7511
-
- 5個獨立帶藍色LED輕觸開關模組
- 鋁合金黑色外框
- 前面防水等級IP65
- 共用腳總線引腳輸出
- 帶有“Enter”標記的黑色帽子
- 不含YCW002線材
-
TWD 1,280
- +
-
- SF39BA7511+YCW002
-
- 5個獨立帶藍色LED輕觸開關模組
- 鋁合金黑色外框
- 前面防水等級IP65
- 共用腳總線引腳輸出
- 帶有“Enter”標記的黑色帽子
- 線材 YCW002 長度 300mm
-
TWD 1,410
- +
-
- YCW002_SF39BA wire
-
- SF39BA 5向導航按鍵開關用線材
- 12 pins, 長度 300mm
- 兩端為母接頭
-
TWD 130
- +
-
- SF39BA7L11+YCW002
-
- 5個獨立帶藍色LED輕觸開關模組
- PA塑膠銀色外框
- 前面防水等級IP65
- 共用腳總線引腳輸出
- 帶有“Enter”標記的黑色帽子
- 線材 YCW002 長度 300mm
-
TWD 1,090
- +
-
- SF39BA7B11+YCW002
-
- 5個獨立帶藍色LED輕觸開關模組
- PC塑膠黑色外框
- 前面防水等級IP65
- 共用腳總線引腳輸出
- 帶有“Enter”標記的黑色帽子
- 線材 YCW002 長度 300mm
-
TWD 1,070
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
