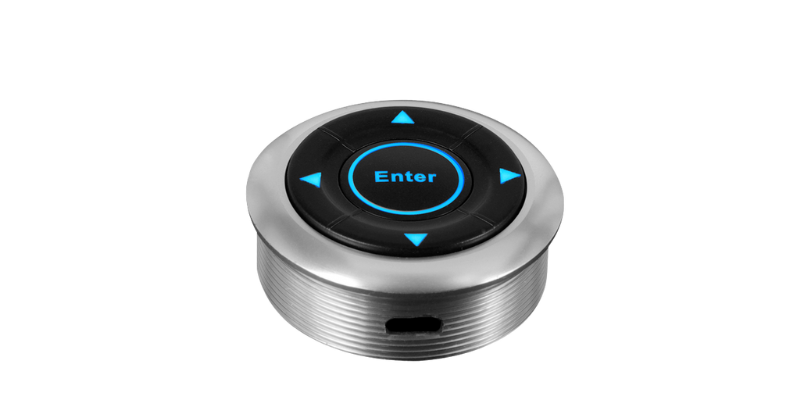

SF39BA 帶 LED 燈多向按壓按鈕開關
- 鍵帽內建 LED 背光並支援自訂激光雕刻圖案，提高識別度與品牌質感。
- LED 與開關接點可分離控制，提供提示燈、狀態顯示或功能導引。
- 按鍵具觸覺反饋與多方向操作功能，兼顧可視性與操作效率。
- 適合黑暗環境、夜間操作或提示燈需求高的設備控制。
- 應用介紹：在金融提款機、人機交互終端、遊戲機台或夜視設備面板中，帶 LED 開關可提升操作體驗與辨識速度。
- 基本規格
- 接點迴路 SPST*5 Momentary
- 額定電壓電流 50mA @ 12V DC
- 開關接腳形式 Connector
- 開關按壓行程 0.5mm±0.3mm
- 操作力道 Center 250gf±100gf, outside 400gf±150gf
- 機械壽命 200,000 cycles min.
- 防護等級 IP65
- 照光方式 pervious to light
- 材料
- 上蓋/透鏡 PC(Polycarbonate)
- 作動鈕 Silicone
- 底座/外框 Aluminum/ PC(BK)/ PA(Silver)
- 端子 Brass with plating
SF39BA尺寸外觀 & 面板開孔尺寸圖 & 選配線材YCW024
Q：對於帶 LED 燈的 SF39BA 多向按壓按鈕，其尺寸外觀、面板開孔與背光導光設計如何影響實用性？選配線材 YCW024 在這裡扮演何角色？
A：帶 LED 背光的多向鍵模組，尺寸外觀與面板開孔需考量鏡片厚度、導光體位置、LED 亮度分佈及鍵帽觸感。若開孔與鍵體設計不當，可能導致背光不均或指示模糊。選配線材 YCW024 則保障 LED 燈源與開關信號的正確連線，插拔方便且接觸可靠，有助於背光功能正常發揮並維護後期更換模組的效率。
SF39BA接點配置 & 安裝指引
Q：對於 SF39BA 帶 LED 燈多向按壓按鈕，在接點配置與安裝指引中，為何 LED 與開關接點分離控制需明確規範？安裝時應注意哪些事項？
A：LED 與開關接點分離控制可提升系統彈性、便利功能設計，但接點配置因此需清晰區分：燈源針腳、控制開關針腳、共地線應標示明確。安裝時應確認插頭、針腳編號對應正確，燈源電壓符合規格、線材接觸良好。面板背後搭配導光鏡片亦需正確放置以確保背光均勻。若安裝不當，可能造成背光不亮或觸點失效，影響使用。
