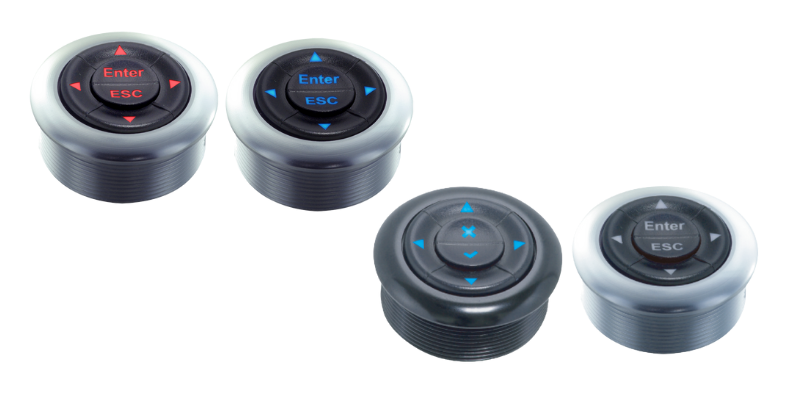

SF30BC
- 6鍵導航模組：緊湊型多向控制，實現直覺的介面設計。
- 堅固的鋼/鋁外殼：經久耐用，適用於工業或戶外使用。
- 面板安裝，Ø30 mm：易於安裝到標準面板中，佔用空間極小。
- 分壓電路：減少引腳排列要求，簡化接線。
- 應用：適用於工業控制面板、機械人機介面和緊湊型導航控制器。
- 基本規格
- 接點迴路 voltage divider circuit
- 額定電壓電流 50mA @ 12V DC
- 開關接腳形式 Connector
- 開關按壓行程 0.5 mm ±0.3mm
- 操作力道 Center 250gf±100gf, outside 400gf±200gf
- 機械壽命 200,000 cycles Min.
- 防護等級 IP67
- 照光方式 previous to light
- 材料
- 上蓋/透鏡 PC(Polycarbonate)
- 作動鈕 Silicone
- 底座/外框 Aluminum
- 端子 Brass with plating
SF30BC尺寸外觀及面板開孔尺寸圖- 6鍵導航LED背光觸覺開關
Q：SF30BC標準化面板開孔設計安裝有何優勢？
A：SF30BC系列採用標準化面板開孔設計，方便快速安裝，並確保與多種設備兼容。外觀簡潔，搭配6鍵導航配置，操作直覺，適合需要精準控制的應用場景，提升整體使用體驗。

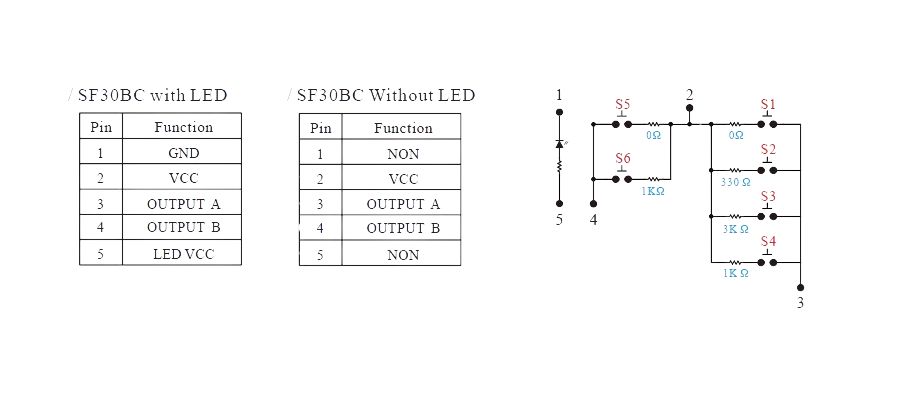

SF30BC-接點配置
Q：SF30BC接點配置僅5pin有何好處？
A：5pin配置簡化了接線流程，降低安裝時間與成本，同時保持穩定訊號傳輸，減少故障率，適合需要高可靠性的工業環境，讓系統維護更輕鬆。

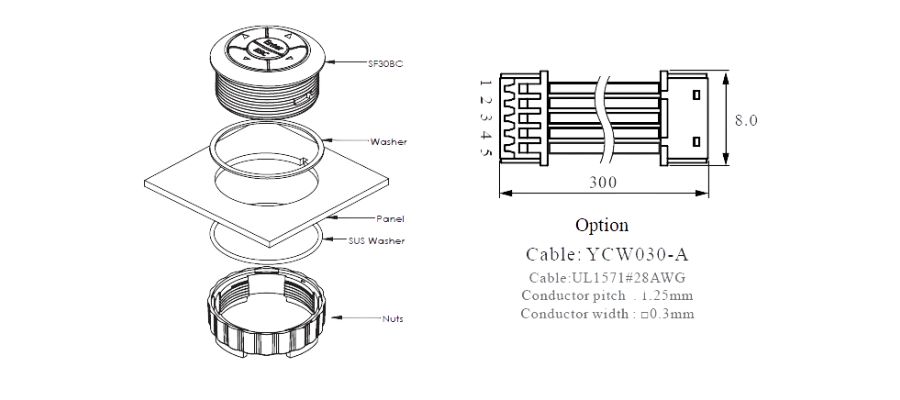

SF30BC安裝指引 & 選配線材
Q：為什麼模組導航開關需要選配高品質接線材？
A：高品質接線材能確保訊號穩定傳輸，避免因線材品質不佳導致控制延遲或誤動作。選配線材通常具備耐磨、防干擾特性，能在長時間使用下保持性能，特別適合工業環境或高精度設備，提升整體系統可靠度。
下載
樣品訂購
- 系列
- 料號
- 說明
-
- SF30BC0051
-
- 無LED背光
- 銀色鋁合金外框
- 黑色上蓋，中間圖文"Enter" / "ESC"
- 不含線材YCW030-A
-
TWD 1,050
- +
-
- SF30BC7552
-
- 藍色LED背光
- 銀色鋁合金外框
- 黑色上蓋，中間圖文"x" / "v"
- 不含線材YCW030-A
-
TWD 1,150
- +
-
- YCW030-A for SF30BC wire
-
- SF30BC選購線材
- 5 pins, 長度 300mm
- 兩端為母接頭
-
TWD 110
- +
-
- SF30BC7552+YCW030-A
-
- 鋁合金黑色外框
- 6個按鍵開關模組
- 黑色上蓋，中間圖文"x" / "v"
- 藍色LED背光
- YCW030-A線材, 長度L:300mm
-
TWD 1,260
- +
-
- SF30BC0051+YCW030-A
-
- 鋁合金本色外框
- 6個按鍵開關模組
- 黑色上蓋，中間圖文"Enter" / "ESC"
- 不帶LED背光
- YCW030-A線材, 長度L:300mm
-
TWD 1,160
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
