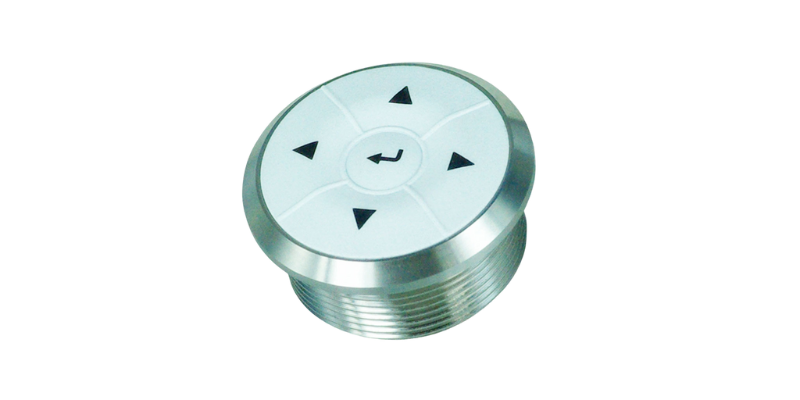

SF25WA
- 多方向操作設計，提升控制靈活度
- IP67 防水結構，適用於嚴苛環境
- 提供LED燈選配，增強視覺提示
- SUS 316高耐用性，確保長期穩定性能
- 應用：廣泛應用於工業控制、消費性電子及車載設備
- 基本規格
- 接點迴路 SPST*5 Momentary
- 額定電壓電流 50mA @ 12V DC
- 開關接腳形式 FFC (Flexible Flat Cable)
- 開關按壓行程 1.0mm±0.3mm
- 操作力道 400gf±100gf
- 機械壽命 100,000 cycles min.
- 防護等級 IP67
- 照光方式 pervious to light
- 材料
- 上蓋/透鏡 Silicone
- 作動鈕 Silicone
- 底座/外框 SUS 316
- 端子 FFC

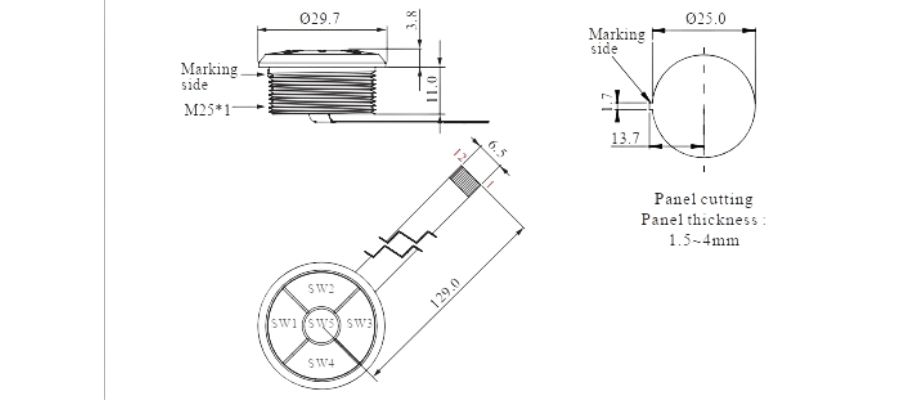

SF25WA-尺寸外觀及面板開孔尺寸圖
提供五向導航及防水多向開關尺寸，面板切割直徑 25.0mm
Q：SF25WA系列的尺寸設計有何特點？
A：SF25WA系列採用精準的尺寸規格，確保五向導航與防水多向開關能穩定安裝於各類面板。其結構緊湊，適合空間有限的設備，並兼顧操作靈敏度與耐用性，滿足多元應用需求。

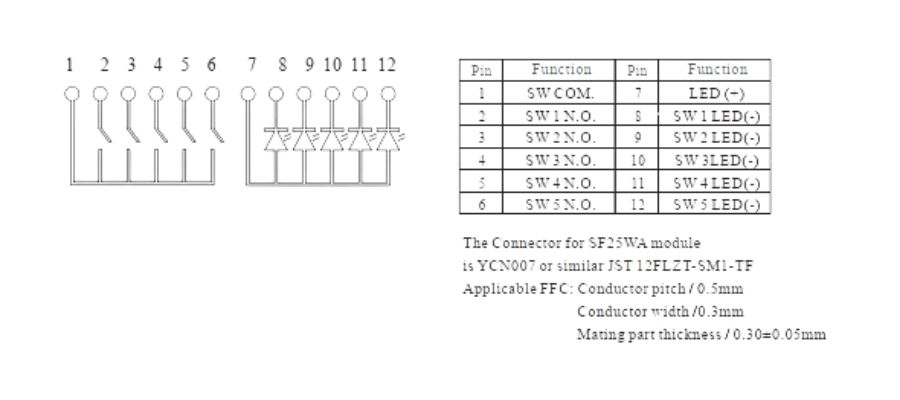

SF25WA-接點配置
Q: 模組「LED」與「開關（Switch）」分開控制的優勢?
A: 功能獨立、可靈活控制：LED不一定要跟著開關狀態走，可以根據系統邏輯或程式控制顯示狀態（例如：錯誤、待機、運作中）。
例如：
開關開啟模組電源，但LED可用來顯示模組是否「真正運作中」。
若模組開啟但異常，LED可閃爍紅燈警示。

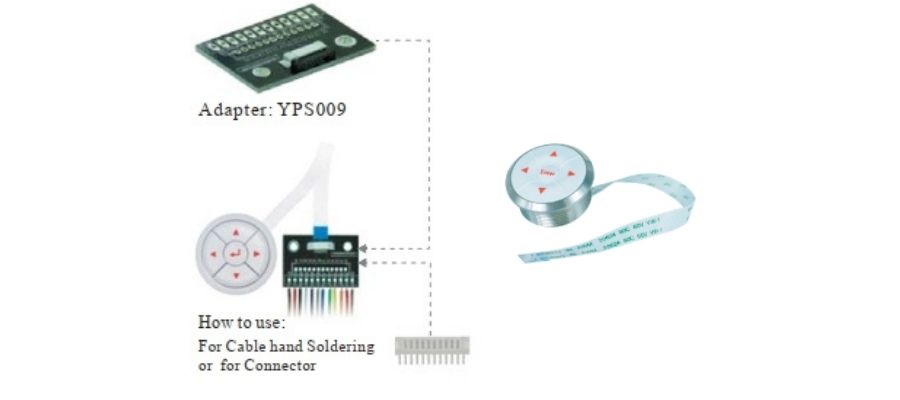

SF25WA選配- YPS009
可選配YPS009，增強功能與應用彈性
Q：SF25WA系列的YPS009選配有何功能？
A：YPS009選配能提升開關的操作便利性與功能擴展，適合需要額外控制或指示的應用。此選項設計簡單易安裝，並與主體完美搭配，確保整體性能與美觀。
下載
樣品訂購
- 系列
- 料號
- 說明
-
- SF25WA7A52
-
- 矽膠黑色烤漆上蓋，中間蓋雷雕"Enter"透光
- 5個藍色LED背光,共陽極
- 5個獨立輕觸開關,共線
- 316耐腐蝕不銹鋼染黑外殼
- IP67防塵防水
- 面板安裝，開孔直徑25mm
- 不含YPS009連接器擴展版
-
TWD 1,710
- +
-
- SF25WA1B42
-
- 矽膠白色烤漆上蓋，中間蓋雷雕"Enter"透光
- 5個紅色LED背光,共陽極
- 5個獨立輕觸開關,共線
- 316耐腐蝕不銹鋼外殼
- IP67防塵防水
- 面板安裝，開孔直徑25mm
- 不含YPS009連接器擴展版
-
TWD 1,700
- +
-
- SF25WA7B52
-
- 矽膠黑色烤漆上蓋，中間蓋雷雕"Enter"透光
- 5個藍色LED背光,共陽極
- 5個獨立輕觸開關,共線
- 316耐腐蝕不銹鋼外殼
- IP67防塵防水
- 面板安裝，開孔直徑25mm
- 不含YPS009連接器擴展版
-
TWD 1,700
- +
-
- YPS009 for SF25WA
-
- SNA1 或 SF25WA 五向導航按鈕開關模組用
- 間距0.5mm，12pins FFC(軟排線) 擃展版
-
TWD 120
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
