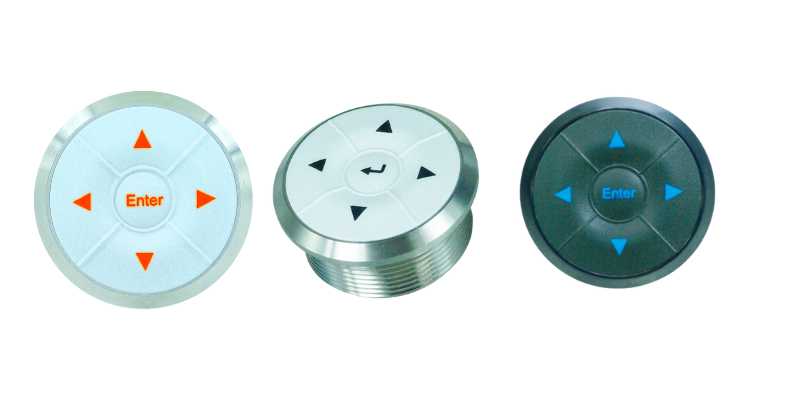

SF25WA 多向按壓按鈕開關
- 多向按壓，操作直覺
- 高品質材料，耐磨耐用
- 面板切割尺寸多樣化
- 適合多種電子設備整合
- 應用：廣泛用於家電、醫療儀器及工業設備
- 基本規格
- 接點迴路 SPST*5 Momentary
- 額定電壓電流 50mA @ 12V DC
- 開關接腳形式 FFC (Flexible Flat Cable)
- 開關按壓行程 1.0mm±0.3mm
- 操作力道 400gf±100gf
- 機械壽命 100,000 cycles min.
- 防護等級 IP67
- 照光方式 pervious to light
- 材料
- 上蓋/透鏡 Silicone
- 作動鈕 Silicone
- 底座/外框 SUS 316
- 端子 FFC
SF25WA-尺寸外觀及面板開孔尺寸圖
多向按壓結構，尺寸適合各類設備，面板切割直徑 25.0mm
Q：多向按壓按鈕開關的尺寸設計是否標準化？
A：SF25WA多向按壓按鈕開關採用標準化尺寸，方便整合至各類設備。其結構設計兼顧操作舒適度與耐用性，適合工業控制與消費性電子應用。
SF25WA-接點配置
Q: 模組「LED」與「開關（Switch）」分開控制的優勢?
A: 支援更多顯示模式，LED可以根據程式控制進行：閃爍、漸亮、變色；顯示不同狀態（ON/OFF、錯誤、通訊中等）。
若LED與開關綁定，就無法做這些複雜顯示。
SF25WA選配- YPS009
可選配YPS009，增強功能與應用彈性
Q：多向按壓按鈕開關選配YPS009能帶來哪些優勢？
A：選配YPS009可增加功能性與操作便利性，適合需要額外控制或指示的應用。此選項設計簡潔，與主體完美搭配，提升整體性能。
影片
樣品訂購
- 系列
- 料號
- 說明
-
- YPS009 for SF25WA
-
- SNA1 或 SF25WA 五向導航按鈕開關模組用
- 間距0.5mm，12pins FFC(軟排線) 擃展版
-
TWD 120
- +
-
- SF25WA7B52
-
- 矽膠黑色烤漆上蓋，中間蓋雷雕"Enter"透光
- 5個藍色LED背光,共陽極
- 5個獨立輕觸開關,共線
- 316耐腐蝕不銹鋼外殼
- IP67防塵防水
- 面板安裝，開孔直徑25mm
- 不含YPS009連接器擴展版
-
TWD 1,700
- +
-
- SF25WA1B42
-
- 矽膠白色烤漆上蓋，中間蓋雷雕"Enter"透光
- 5個紅色LED背光,共陽極
- 5個獨立輕觸開關,共線
- 316耐腐蝕不銹鋼外殼
- IP67防塵防水
- 面板安裝，開孔直徑25mm
- 不含YPS009連接器擴展版
-
TWD 1,700
- +
-
- SF25WA7A52
-
- 矽膠黑色烤漆上蓋，中間蓋雷雕"Enter"透光
- 5個藍色LED背光,共陽極
- 5個獨立輕觸開關,共線
- 316耐腐蝕不銹鋼染黑外殼
- IP67防塵防水
- 面板安裝，開孔直徑25mm
- 不含YPS009連接器擴展版
-
TWD 1,710
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
