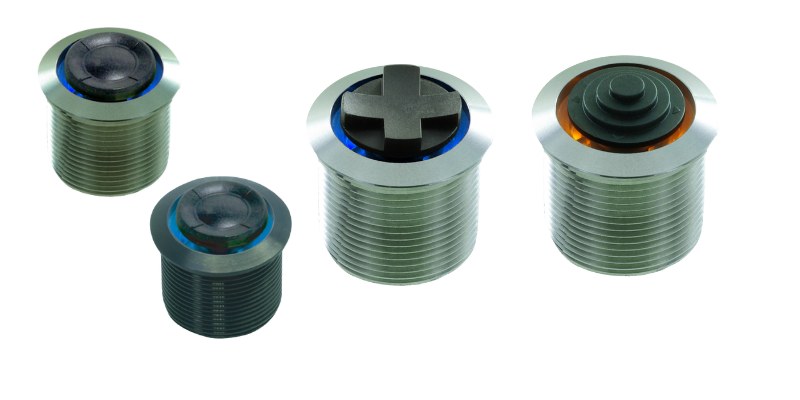

SF19BA
- 採用 19 mm 面板安裝標準孔徑，小巧且適合多種設備佈局。
- 金屬不鏽鋼機殼搭配鍍黃銅接點材料，提供穩定耐用特性。
- 前端防護達 IP65，具備防塵與防水能力，適應惡劣環境。
- 支援 12V DC／50 mA 切換，機械壽命達 50,000 次以上。
- 應用介紹：適合工業控制系統、儀器面板及無人機遙控器等設備之操控模組使用。
- 基本規格
- 接點迴路 SP5T (5-key Common bus)
- 額定電壓電流 50mA @ 12V DC max.
- 開關接腳形式 Connector
- 開關按壓行程 -
- 操作力道 Center 650gf±200gf, outside 250gf±100gf
- 機械壽命 50,000 cycles min.
- 防護等級 IP65
- 照光方式 circular illuminative
- 材料
- 上蓋/透鏡 Cap 1&2: PA(Polyamide), Cap3: PC(Polycarbonate)
- 作動鈕 Silicone
- 底座/外框 PC / SUS
- 端子 Brass with plating

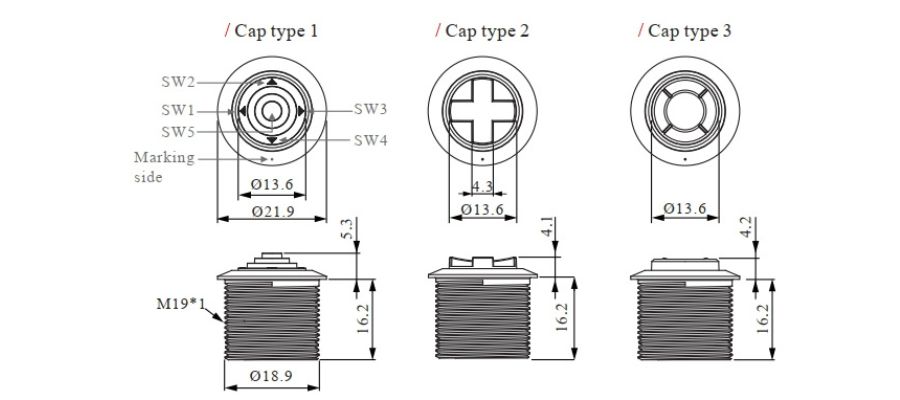

SF19BA-尺寸外觀圖
問 ：SF19BA 系列的面板安裝尺寸與外殼材質為何？
答：SF19BA 系列採用標準 19 mm 面板安裝孔徑，外殼材質為不鏽鋼 SUS，搭配金屬機殼提供優異的結構強度及耐用性能。

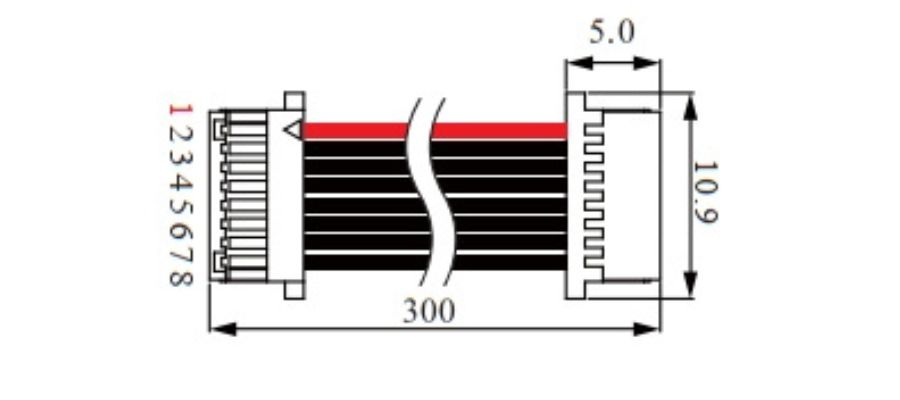

SF19BA-選配-YCW014
問 ：這個系列的電氣與機械規格大致為何？
答：該系列具備 SP5T 五鍵共用母線電路、最大切換為 12 V DC／50 mA，機械壽命至少 50,000 次，前端防護達 IP65 防塵防水。

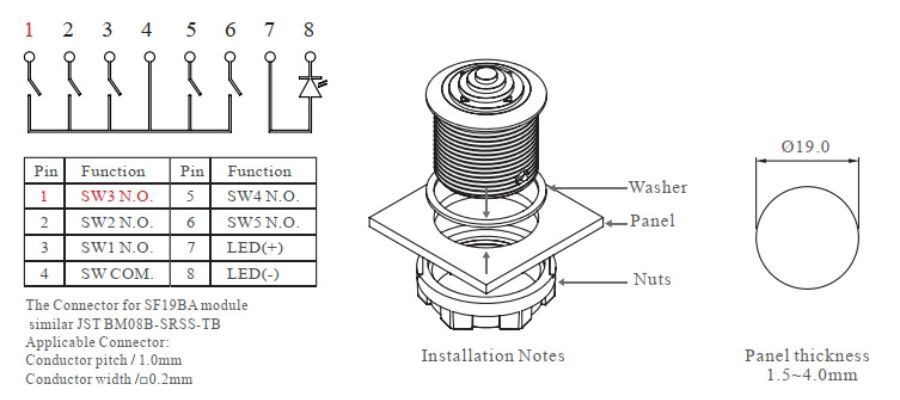

SF19BA-接點配置及面板開孔尺寸圖
問 ：在什麼使用情境下最適合選用 SF19BA 系列？
答：當需要安裝於控制面板、儀器面板或需承受戶外／工業惡劣環境的多方向操作開關時，SF19BA 系列提供高耐用性、防護規格與小型安裝尺寸，是理想選擇。
影片
下載
樣品訂購
- 系列
- 料號
- 說明
-
- YCW014 for SF19BA wire
-
- SF19BA導航帶燈開關用線材
- 8pins, 30cm 長度
- 尾端為母接頭
-
TWD 180
- +
-
- SF19BA7B13
-
- 藍色LED燈背光
- 圓型黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,390
- +
-
- SF19BA2B11
-
- 黃色LED燈
- 錐形黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,350
- +
-
- SF19BA7A13
-
- 藍色LED燈背光
- 圓型黑色按鈕
- 拇指撥動五向開關
- 黑色不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,420
- +
-
- SF19BA7A13+YCW014
-
- 面板安裝，孔徑19mm
- 不鏽鋼黑色外框，圓盤型黑色帽蓋
- IP65 防塵防水
- 單手操作5向按鈕開關
- 藍色還光LED
- YCW014 線材, 長度L:300mm
-
TWD 1,600
- +
-
- SF19BA7B12
-
- 藍色LED燈背光
- 十字造型黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,380
- +
-
- SF19BA7B12+YCW014
-
- 面板安裝，孔徑19mm
- 不鏽鋼外框，十字型黑色帽蓋
- IP65 防塵防水
- 單手操作5向按鈕開關
- 藍色還光LED
- YCW014 線材, 長度L:300mm
-
TWD 1,560
- +
-
- SF19BA0B11
-
- 無LED燈
- 錐形黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,330
- +
-
- SF19BA0B11+YCW014
-
- 面板安裝，孔徑19mm
- 不鏽鋼外框，金字塔型黑色帽蓋
- IP65 防塵防水
- 單手操作5向按鈕開關
- YCW014 線材, 長度L:300mm
-
TWD 1,530
- +
