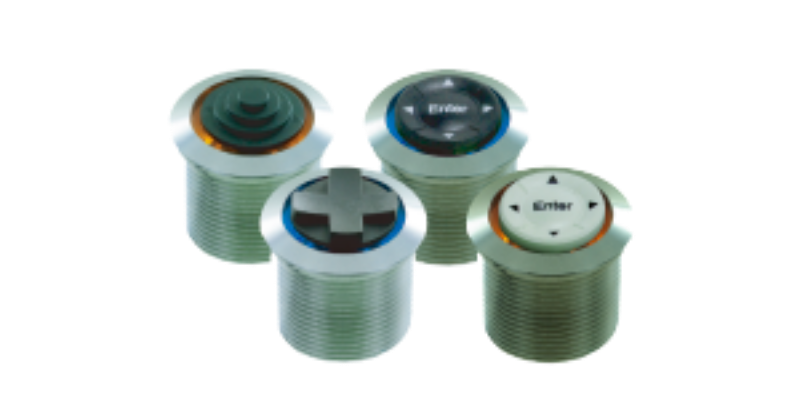

SF19BA 多向按壓按鈕開關
- 支援上、下、左、右及中鍵五向按壓操作，功能豐富。
- 金屬外殼＋高耐用機構設計，定位精準、耐久可靠。
- 操作反應迅速，適合快捷切換或功能選單控制需求。
- 機械壽命長、維護少，適合頻繁操作場景。
- 應用介紹：適合安裝於控制面板、儀器機構、設備前端，提供優質操控體驗。
- 基本規格
- 接點迴路 SP5T (5-key Common bus)
- 額定電壓電流 50mA @ 12V DC max.
- 開關接腳形式 Connector
- 操作力道 Center 650gf±200gf, outside 250gf±100gf
- 機械壽命 50,000 cycles min.
- 防護等級 IP65
- 照光方式 circular illuminative
- 材料
- 上蓋/透鏡 Cap 1&2: PA(Polyamide), Cap3: PC(Polycarbonate)
- 作動鈕 Silicone
- 底座/外框 PC / SUS
- 端子 Brass with plating
SF19BA-尺寸外觀圖
問 ：什麼是「多向按壓按鈕」功能，如何理解其操作方式？
答：「多向按壓按鈕」代表使用者可在單一鍵位上進行上、下、左、右或中鍵按壓，透過不同方向觸發不同指令或功能輸入，提升操控效率與功能密度。
SF19BA-選配-YCW014
問 ：此款開關在機構及耐用性方面有哪些優勢？
答：此開關具備金屬機殼、高耐用機構設計、定位精準及快速反應特性，並且機械壽命長、維護需求低，適合頻繁操作。
SF19BA-接點配置及面板開孔尺寸圖
問 ：適合使用在什麼樣的控制面板或設備上？
答：適合安裝於控制面板、儀器機構、設備前端，當設備需有快捷切換、功能選單操作或多方向輸入需求時，此款開關提供穩定且直覺的操控體驗。
影片
樣品訂購
- 系列
- 料號
- 說明
-
- YCW014 for SF19BA wire
-
- SF19BA導航帶燈開關用線材
- 8pins, 30cm 長度
- 尾端為母接頭
-
TWD 180
- +
-
- SF19BA7B13
-
- 藍色LED燈背光
- 圓型黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,390
- +
-
- SF19BA2B11
-
- 黃色LED燈
- 錐形黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,350
- +
-
- SF19BA7A13
-
- 藍色LED燈背光
- 圓型黑色按鈕
- 拇指撥動五向開關
- 黑色不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,420
- +
-
- SF19BA7A13+YCW014
-
- 面板安裝，孔徑19mm
- 不鏽鋼黑色外框，圓盤型黑色帽蓋
- IP65 防塵防水
- 單手操作5向按鈕開關
- 藍色還光LED
- YCW014 線材, 長度L:300mm
-
TWD 1,600
- +
-
- SF19BA7B12
-
- 藍色LED燈背光
- 十字造型黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,380
- +
-
- SF19BA7B12+YCW014
-
- 面板安裝，孔徑19mm
- 不鏽鋼外框，十字型黑色帽蓋
- IP65 防塵防水
- 單手操作5向按鈕開關
- 藍色還光LED
- YCW014 線材, 長度L:300mm
-
TWD 1,560
- +
-
- SF19BA0B11
-
- 無LED燈
- 錐形黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,330
- +
-
- SF19BA0B11+YCW014
-
- 面板安裝，孔徑19mm
- 不鏽鋼外框，金字塔型黑色帽蓋
- IP65 防塵防水
- 單手操作5向按鈕開關
- YCW014 線材, 長度L:300mm
-
TWD 1,530
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
