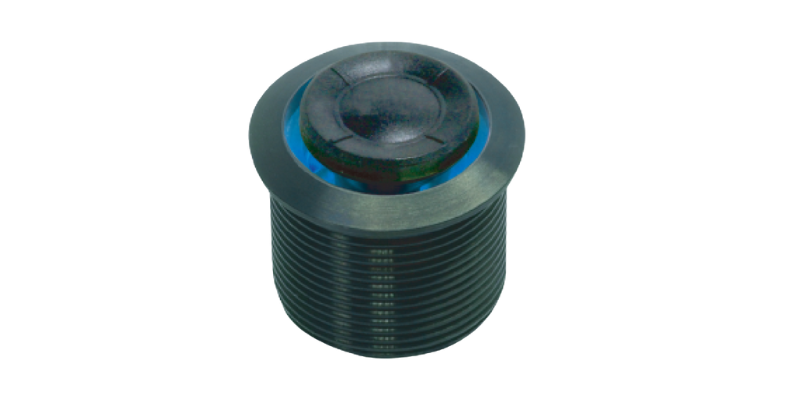

SF19BA 五向導航開關
- 支援上、下、左、右與中央鍵五向操作，實現多維度輸入。
- SP5T 共用母線電路設計，減少接點數量、簡化電路配置。
- 金屬機殼強化耐用性，適合長期頻繁操作場景。
- 操作手感順暢，定位明確，有效提升選單切換效率。
- 應用介紹：適用於控制面板中選單導航、設備設定及人機介面操作場景。
- 基本規格
- 接點迴路 SP5T (5-key Common bus)
- 額定電壓電流 50mA @ 12V DC max.
- 開關接腳形式 Connector
- 操作力道 Center 650gf±200gf, outside 250gf±100gf
- 機械壽命 50,000 cycles min.
- 防護等級 IP65
- 照光方式 circular illuminative
- 材料
- 上蓋/透鏡 Cap 1&2: PA(Polyamide), Cap3: PC(Polycarbonate)
- 作動鈕 Silicone
- 底座/外框 PC / SUS
- 端子 Brass with plating
SF19BA-尺寸外觀圖
問 ：SF19BA 的五向導航開關具備哪些操作方向？
答：此產品支援上、下、左、右及中央鍵五向操作，使用者可透過單一按鍵模組完成多維度輸入或選單操作，提升設備人機介面操控效率。
SF19BA-選配-YCW014
問 ：其電路配置為何類型？為何有這樣設計？
答：採用 SP5T電路配置，此設計可減少接點數量與電路複雜度，對控制器或系統設計者而言更為簡便與成本友好
SF19BA-接點配置及面板開孔尺寸圖
問 ：此類導航開關適合用在哪些設備或場景？
答：適用於需頻繁切換選單或參數設定的控制面板、設備設定介面、儀器操作系統，特別是當設備前端空間有限但需多方向輸入時。
影片
樣品訂購
- 系列
- 料號
- 說明
-
- YCW014 for SF19BA wire
-
- SF19BA導航帶燈開關用線材
- 8pins, 30cm 長度
- 尾端為母接頭
-
TWD 180
- +
-
- SF19BA7B13
-
- 藍色LED燈背光
- 圓型黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,390
- +
-
- SF19BA2B11
-
- 黃色LED燈
- 錐形黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,350
- +
-
- SF19BA7A13
-
- 藍色LED燈背光
- 圓型黑色按鈕
- 拇指撥動五向開關
- 黑色不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,420
- +
-
- SF19BA7A13+YCW014
-
- 面板安裝，孔徑19mm
- 不鏽鋼黑色外框，圓盤型黑色帽蓋
- IP65 防塵防水
- 單手操作5向按鈕開關
- 藍色還光LED
- YCW014 線材, 長度L:300mm
-
TWD 1,600
- +
-
- SF19BA7B12
-
- 藍色LED燈背光
- 十字造型黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,380
- +
-
- SF19BA7B12+YCW014
-
- 面板安裝，孔徑19mm
- 不鏽鋼外框，十字型黑色帽蓋
- IP65 防塵防水
- 單手操作5向按鈕開關
- 藍色還光LED
- YCW014 線材, 長度L:300mm
-
TWD 1,560
- +
-
- SF19BA0B11
-
- 無LED燈
- 錐形黑色按鈕
- 拇指撥動五向開關
- 不鏽鋼外框
- 面板安裝,開孔直徑19mm
- 不含線材YCW014
-
TWD 1,330
- +
-
- SF19BA0B11+YCW014
-
- 面板安裝，孔徑19mm
- 不鏽鋼外框，金字塔型黑色帽蓋
- IP65 防塵防水
- 單手操作5向按鈕開關
- YCW014 線材, 長度L:300mm
-
TWD 1,530
- +
*下單後專員會聯繫您告知出貨日期，請留意信箱。
* 歐盟客戶請提供EORI號碼。
*顏色以實物為準。
*樣品訂單用於評估，如需大量請聯絡銷售代表。
* 所有產品均符合RoHs和REACH
*2007年獲得ISO 9001認證。
*2023年獲得ISO 14001認證。
