SFA
- ロータリーエンコーダー押しボタンスイッチ
- スルーホールタイプなので他の部品とハンダ付け可能
- 省スペースで操作が簡単
- 中央マーキングはカスタマイズ可能
- 用途：スマートホーム、計器
- 仕様
- 回路/接点 Rotation + SPST-NO Momentary (push)
- 定格電圧．電流 1mA @ 10V DC
- ピン Through Hole (TH)
- 操作力 Rotation: Max. 60gf-cm; Center push: Max. 220gf ± 50gf
- 機械的寿命 Rotation: Min. 200,000 operations; Center push: 1,000,000 cycle
- 照光方式 White LED, Pure Green LED, Blue LED
- 材料
- キャップ/レンズ Rotary knob: Polyamide (PA); Center cap: Polycarbonate (PC)
- ベース/ハウジング Base: Polyamide (PA)
- 端子 Brass with silver plating
SFA 照光式ロータリーエンコーダー押しボタンスイッチとは何ですか？
SHANPUのSFAは、ロータリーエンコーダを備えたLEDプッシュボタンです。スルーホールタイプなので、他の部品とのハンダ付けが可能です。中央のスイッチ部分には、カスタマイズ可能なマーキングが可能です。

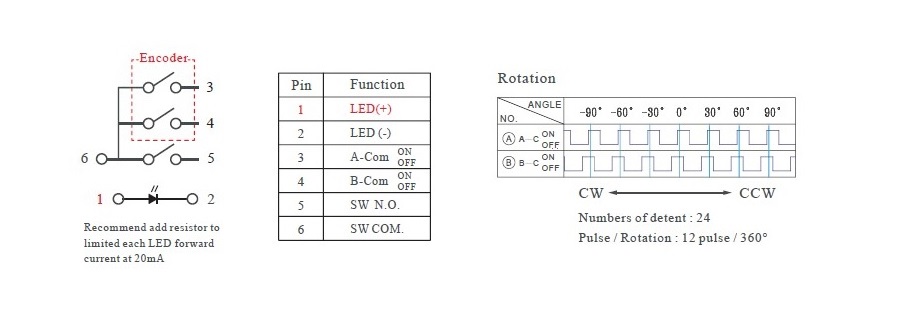

SFA 照光式ロータリーエンコーダー押しボタンスイッチ の 連絡先の設定
SFAには合計6本のピンがあり、1と2はLED、3と4と6はエンコーダ、5と6はプッシュボタンスイッチです。インクリメンタルエンコーダにはAとBの2つの出力信号があり、デバイスが動くとパルスを出力します。

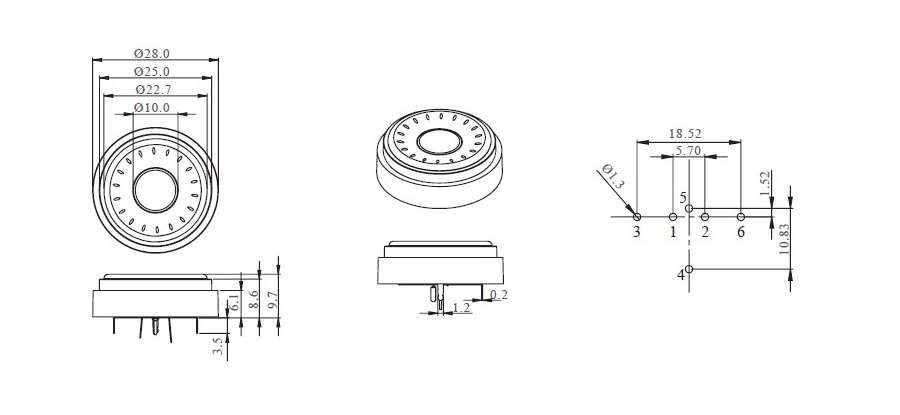

SFA 照光式ロータリーエンコーダー押しボタンスイッチ の 寸法 & PCBレイアウト
SFA は軽量でシンプルな外観をしており、外径は 28mm で、スルーホール型端子は PCB にはんだ付けできます。
サンプルご注文
- シリーズ
- 製品型番
- 製品の特徴
-
- SFA7552
-
- センタープッシュボタンスイッチ付きロータリーエンコーダ
- パワーマーキング青色LED照明
- 黒の回転ノブ
- PCBスルーホール。
-
TWD 180
- +
-
- SFA5441
-
- センタープッシュボタンスイッチ付きロータリーエンコーダ
- リングピュアグリーンLEDイルミネーション
- 白い回転ノブ
- PCBスルーホール
-
TWD 200
- +
-
- SFA4551
-
- センタープッシュボタンスイッチ付きロータリーエンコーダ。
- リング白色LED照明。
- 黒の回転ノブ
- PCBスルーホール。
-
TWD 180
- +
※ご注文後、専門担当より発送日のご連絡をさせていただきますので、メールボックスの確認をお願いいたします。
※EU のお客様は EORI 番号を入力してください。
※色は実際の商品の色となります。
※サンプルのご注文は評価用です。大量の場合は営業担当者までお問い合わせください。
※すべての製品は RoHs および REACH に準拠しています
※2007年にISO9001認証を取得。
※2023年にISO14001認証を取得。
