SF39EB ロータリーエンコーダー押しボタンスイッチ 旋轉編碼器按壓按鈕開關
- 凸型回転ノブ
- アルミニウム合金ハウジング
- 中央のマーキングはカスタマイズ可能
- 「シンプルこそが、より豊か」なモジュール設計
- 用途：スマートホーム、計器
- 仕様
- 回路/接点 Rotation + SPST-NO Momentary (push)
- 定格電圧．電流 1mA @ 10V DC
- ピン Connector
- 操作力 Rotation: Max. 60gf-cm; Center push: Max. 220gf ± 50gf
- 機械的寿命 Rotation: Min. 200,000 operations; Center push: 1,000,000 cycle
- 照光方式 Pure Green LED
- 材料
- キャップ/レンズ Rotary knob: Polyamide (PA); Center cap: Polycarbonate (PC)
- ベース/ハウジング Housing: Aluminum
- 端子 Brass with Tin plating
SF39EB ロータリーエンコーダー押しボタンスイッチとは何ですか？
SHANPUのSF39EBは、凸型ロータリーエンコーダを備えたLEDプッシュボタンです。操作がスムーズで、耐久性の高いアルミハウジングを採用しています。パネルに穴を開け、コネクタに配線を差し込むだけで簡単に設置できます。センタースイッチにカスタマイズしたマーキングが可能です。

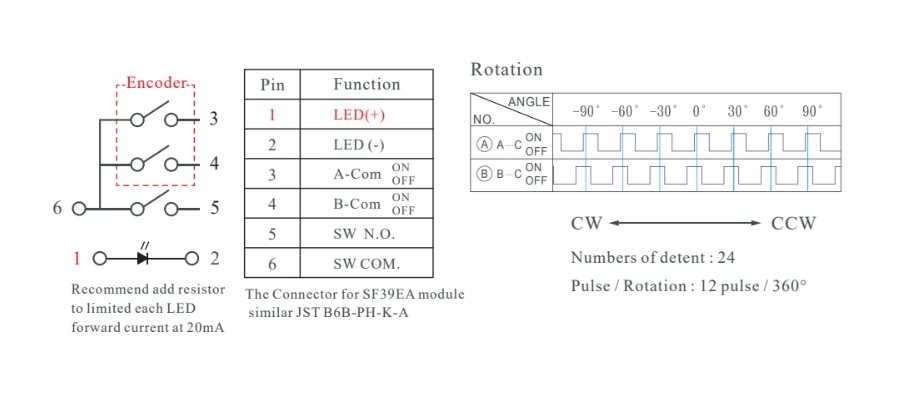

SF39EB ロータリーエンコーダー押しボタンスイッチ の 連絡先の設定
SF39EBには6つのピンがあります。ピン1と2はスイッチピン、ピン3、4、6はエンコーダピン、ピン5と6はプッシュボタンスイッチピンです。インクリメンタルエンコーダにはAとBの2つの出力信号があり、ノブを回すとパルスを出力します。

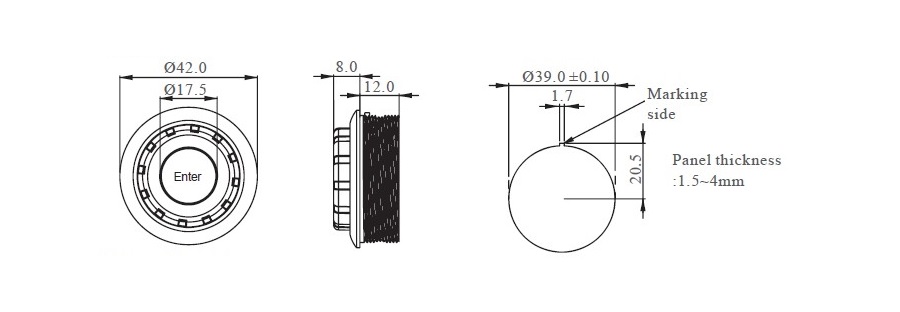

SF39EB ロータリーエンコーダー押しボタンスイッチ の 寸法 & パネル開口部サイズ
凸型ロータリーエンコーダと押しボタンスイッチを組み合わせたモジュラー設計は、ねじ付きアルミ合金フレームに収納されており、耐久性と設置性が向上しています。パネル開口部の直径は39±0.1mm、スイッチ全体の直径は42mmです。

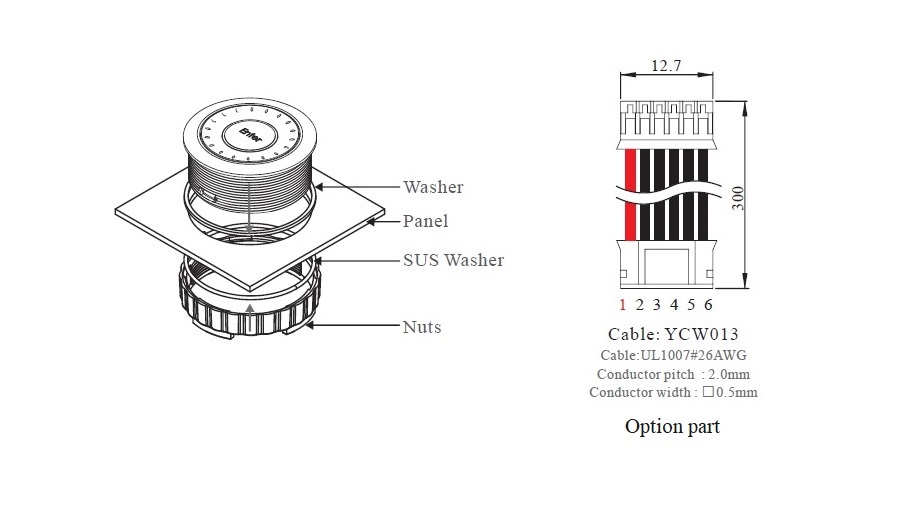

SF39EB ロータリーエンコーダー押しボタンスイッチ の インストール手順 & オプション品 - 専用ケーブル
デバイスパネルの厚さは1.5mm～4mm、パネル開口部の直径は39mm±0.1mmである必要があります。挿入後、ナットで締め付け、専用ケーブルを使用してデバイス側のコネクタに接続してください。
