SF39EA ロータリーエンコーダー押しボタンスイッチ 旋轉編碼器按壓按鈕開關
- 平面ロータリーエンコーダと組み合わせたプッシュボタンスイッチ
- 耐久性と軽量性に優れたアルミ合金ハウジング
- カスタマイズ可能なデザインで半透明グラフィックを備えたセンターボタン
- 迅速な設置を可能にするモジュラー設計
- 用途：計測機器、ロボット工学、3C（コンピュータ、通信、民生用電子機器）
- 仕様
- 回路/接点 Rotation + SPST-NO Momentary (push)
- 定格電圧．電流 1mA @ 10V DC
- ピン Connector
- 操作力 Rotation: Max. 60gf-cm; Center push: Max. 220gf ± 50gf
- 機械的寿命 Rotation: Min. 200,000 operations; Center push: 1,000,000 cycle
- 照光方式 Pure Green LED
- 材料
- キャップ/レンズ Rotary knob: Polyamide (PA); Center cap: Polycarbonate (PC)
- ベース/ハウジング Housing: Aluminum
- 端子 Brass with Tin plating
SF39EA ロータリーエンコーダー押しボタンスイッチとは何ですか？
SHANPUのSF39EAは、フラットロータリーエンコーダを備えたLEDプッシュボタンです。操作がスムーズで、耐久性の高いアルミハウジングを採用しています。パネルに穴を開け、コネクタに配線を差し込むだけで簡単に設置できます。センタースイッチにカスタマイズしたマーキングが可能です。

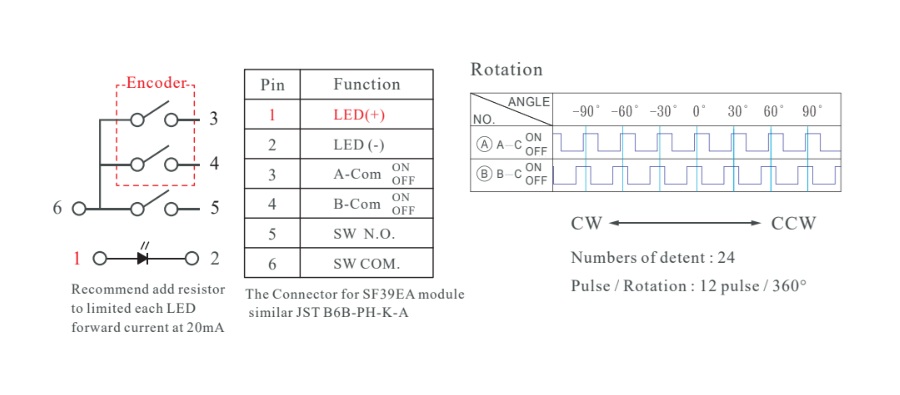

SF39EA ロータリーエンコーダー押しボタンスイッチ の 連絡先の設定
SF39EAには6つのピンがあります。ピン1と2はスイッチピン、ピン3、4、6はエンコーダピン、ピン5と6はプッシュボタンスイッチピンです。インクリメンタルエンコーダにはAとBの2つの出力信号があり、ノブを回すとパルスを出力します。

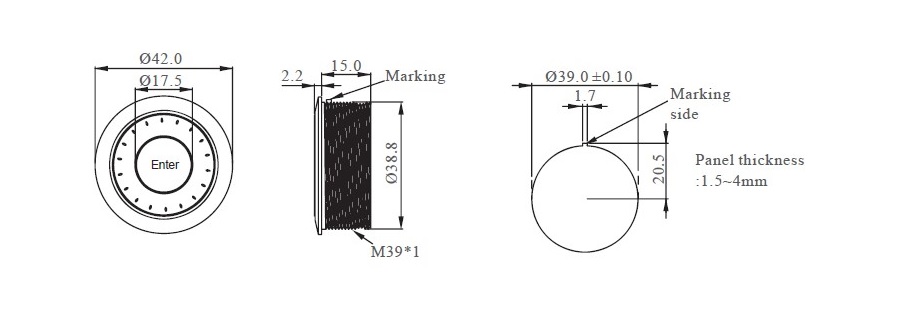

SF39EA ロータリーエンコーダー押しボタンスイッチ の 寸法 & パネル開口部サイズ
平面ロータリーエンコーダとプッシュボタンスイッチを組み合わせたモジュラー設計は、ねじ付きアルミ合金フレームに収納されており、耐久性と設置性が向上しています。パネル開口部の直径は39±0.1mm、スイッチ全体の直径は42mmです。

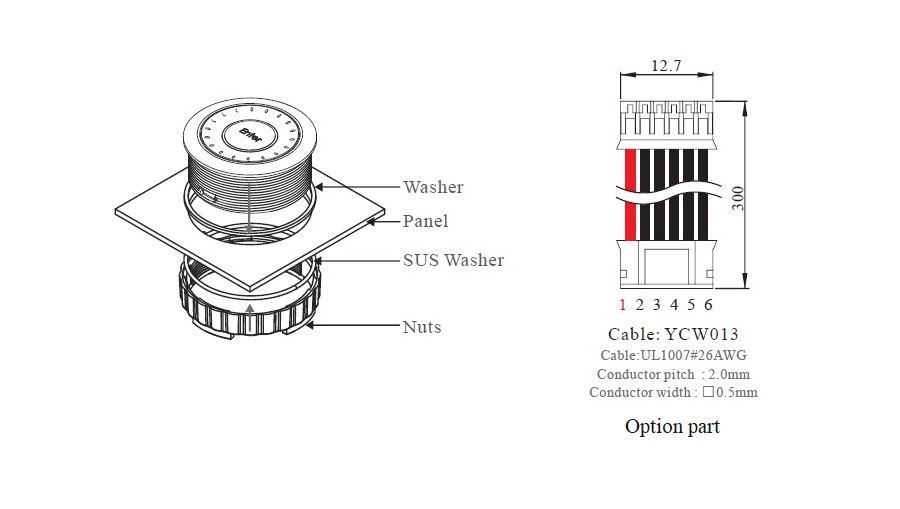

SF39EA ロータリーエンコーダー押しボタンスイッチ の インストール手順 & オプション品 - 専用ケーブル
デバイスパネルの厚さは1.5mm～4mm、パネル開口部の直径は39mm±0.1mmである必要があります。挿入後、ナットで締め付け、専用ケーブルを使用してデバイス側のコネクタに接続してください。
