SF39BB 照光多機能押しボタンスイッチ 帶LED燈多向按壓按鈕開關
- ステータス表示用のLEDライトを内蔵
- 暗い場所や夜間の用途に最適
- 識別しやすいよう、様々な色をご用意
- 幅広いデバイスに対応する多機能スイッチ
- 用途：コントロールパネル、ゲーム機、HVACシステム、低照度環境における照光入力パネルなど
- 仕様
- 回路/接点 SPST*5 Momentary
- 定格電圧．電流 50mA @ 12V DC
- ピン Fly wire cable
- 動作限度 0.5mm ± 0.3mm
- 操作力 Center: 250gf ± 100gf; outside: 400gf ± 150gf
- 機械的寿命 200,000 cycles min.
- フロントプロテクション IP65
- 照光方式 pervious to light
- 材料
- キャップ/レンズ PC (Polycarbonate)
- ステム/リフレクター Silicone
- ベース/ハウジング Aluminum
- 端子 Fly wire cable

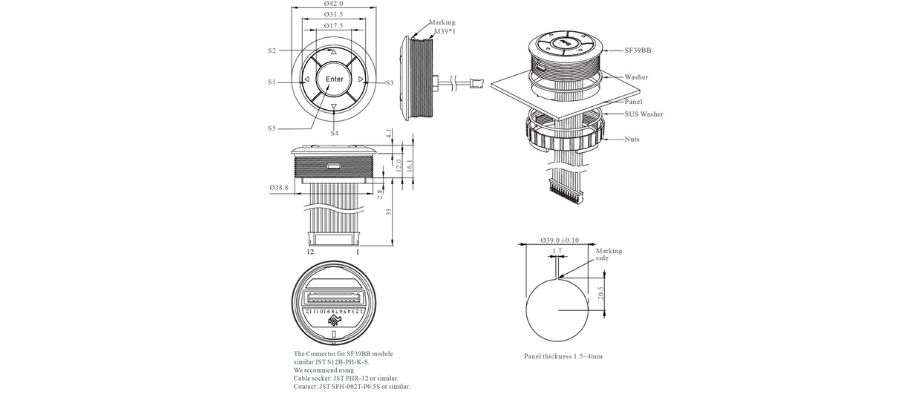

SF39BB 照光多機能押しボタンスイッチ の 寸法 & パネル開口部サイズ & インストール手順
Q: このSF39BB LED対応デバイスを設置する際、外観と開口寸法に関して考慮すべき重要な点は何ですか？
A: 図面に示されている穴径と厚さに従ってナットを取り付けることをお勧めします。防水性能を確保するため、パネルの厚さは通常1.5～4mmが推奨されます。

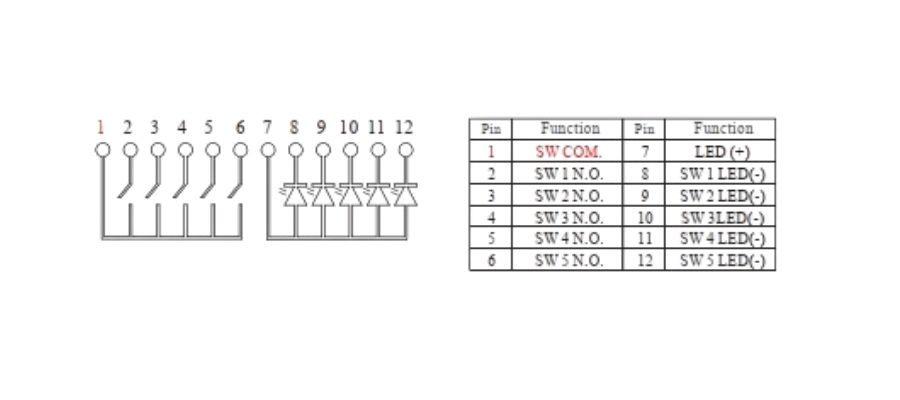

SF39BB 照光多機能押しボタンスイッチ の 連絡先の設定
Q: このSF39BB LED対応デバイスの接点構成にLED照明回路をどのように組み込むべきでしょうか？配線に関する推奨事項はありますか？
A: この製品には、主操作接点（SP5T）に加えて、LED照明回路の電源端子（正極線や負極線など）も含まれています。配線の際は、照明回路を誤って操作回路に接続しないよう、主操作接点とLED端子を明確にマークしてください。
