SF30BD 照光多機能押しボタンスイッチ 帶LED燈多向按壓按鈕開關
- LEDバックライト：薄暗い環境や暗い環境でも操作性が向上します。
- 堅牢な構造と保護性能：耐久性と視覚的なフィードバックを両立。
- 用途：夜間操作パネル、ゲームインターフェース、照明付きナビゲーションコントロール。
- 仕様
- 回路/接点 SPST*6 Momentary
- 定格電圧．電流 50mA @ 12V DC
- ピン Connector
- 動作限度 0.5 mm ± 0.3mm
- 操作力 Center: 250gf ± 100gf; outside: 400gf ± 150gf
- 機械的寿命 200,000 cycles Min.
- フロントプロテクション IP67
- 照光方式 pervious to light
- 材料
- キャップ/レンズ PC (Polycarbonate)
- ステム/リフレクター Silicone
- ベース/ハウジング Aluminum alloy
- 端子 Brass with plating

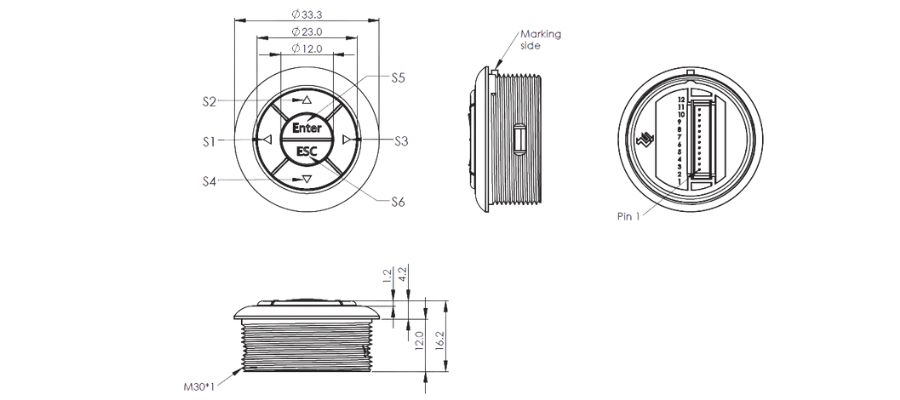

SF30BD 照光多機能押しボタンスイッチ の 寸法 & パネル開口部サイズ
Q: LEDバックライト付き多方向押しボタンスイッチにおいて、LEDバックライトとスイッチ接点を分離することが設計上の重要なポイントとなるのはなぜですか？
A: LEDバックライト付き多方向押しボタンスイッチでは、LEDとボタン操作を一体化することで、ボタン操作によってLEDの状態が変化したり、その逆の現象が発生するなど、制約が生じる可能性があります。SF30BDはLEDバックライトをスイッチ接点から分離しているため、設計者は点滅、色変化インジケータ、常時点灯などの照明モードをカスタマイズでき、ボタン機能は操作ニーズに応じて独立して維持されます。この設計により、柔軟性が向上し、システムプロンプトとインタラクティブ性が向上します。

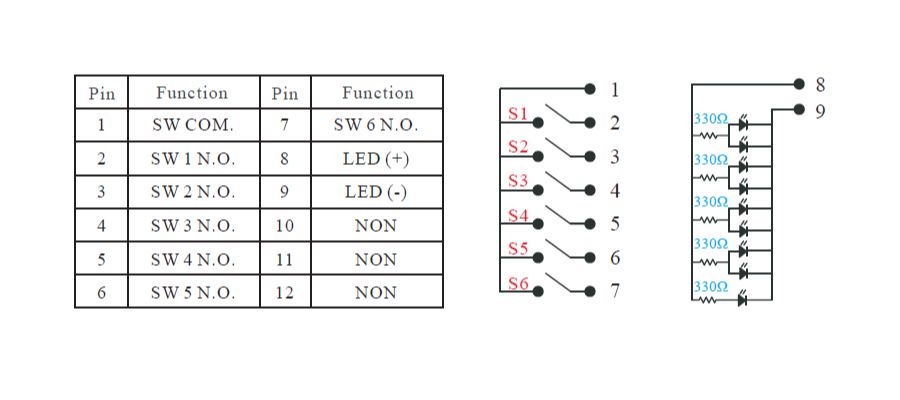

SF30BD 照光多機能押しボタンスイッチ の 連絡先の設定
Q: 産業機器への統合という観点から、SF30BDシリーズは接点構成と制御の柔軟性に関してどのような実用的なメリットをもたらしますか？
A: 産業機器への統合において、SF30BDシリーズの接点構成と独立したLED制御により、制御システムインターフェースの設定自由度が向上します。例えば、LEDをステータスインジケータ（エラー、実行中、スタンバイなど）としてプリセットし、ボタン自体に異なる機能を割り当てることができます。これにより、エンジニアはキーボードモジュール全体を再設計することなく、機能の調整や拡張を迅速に行うことができます。全体として、設計効率の向上、開発サイクルの短縮、メンテナンスリスクの軽減につながります。

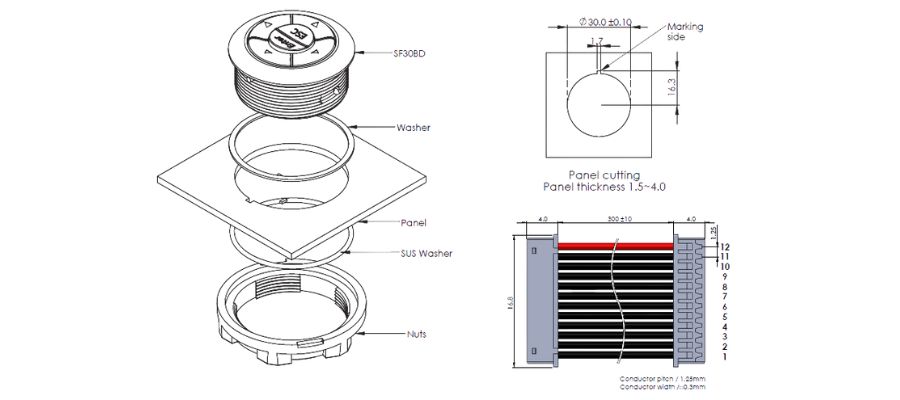

SF30BD 照光多機能押しボタンスイッチ の インストール手順 &オプション品 - 専用ケーブル
Q: 製品設計統合の観点から、SF30BDシリーズが提供するオプションケーブルの柔軟性は、OEM/ODMメーカーにとってどのような意義がありますか？
A: OEM/ODMメーカーにとって、SF30BDシリーズのオプションケーブルは、インターフェースを自社の制御基板に迅速に接続できることを意味します。また、標準化されたケーブルハーネス仕様により、設計統合が容易になります。メーカーは、様々なデバイスのニーズに合わせて、異なる長さやピン構成のケーブルを選択できるため、プロジェクト開発期間を短縮できます。この柔軟性は、量産の加速、段取り替えコストの削減、製品設計のモジュール性向上に役立ちます。
