SF30BC
- 6キーナビゲーションモジュール：直感的なインターフェース設計を実現するコンパクトな多方向操作。
- 頑丈なスチール/アルミニウムハウジング：耐久性に優れ、産業用途や屋外での使用に適しています。
- パネルマウント（Ø30 mm）：最小限のスペースで標準パネルに簡単に取り付けることができます。
- 分圧回路：ピン配置の要件を減らし、配線を簡素化します。
- 用途：産業用制御盤、ロボットHMI、小型ナビゲーションコントローラに適しています。
- 仕様
- 回路/接点 voltage divider circuit
- 定格電圧．電流 50mA @ 12V DC
- ピン Connector
- 動作限度 0.5 mm ± 0.3mm
- 操作力 Center: 250gf ± 100gf ; outside: 400gf ± 200gf
- 機械的寿命 200,000 cycles Min.
- フロントプロテクション IP67
- 照光方式 pervious to light
- 材料
- キャップ/レンズ PC (Polycarbonate)
- ステム/リフレクター Silicone
- ベース/ハウジング Aluminum
- 端子 Brass with plating

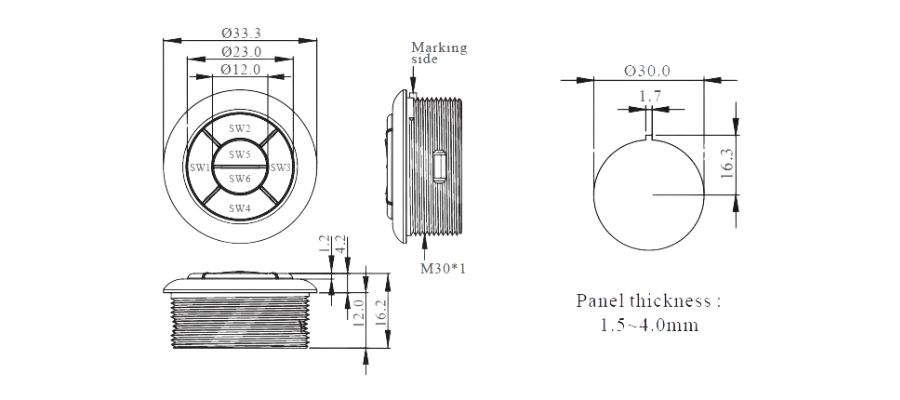

SF30BC 6キーナビゲーションLED照明スイッチ の 寸法 & パネル開口部サイズ
Q: SF30BCの標準化されたパネル開口部設計の設置における利点は何ですか？
A: SF30BCシリーズは標準化されたパネル開口部設計を採用しており、迅速かつ容易に設置でき、様々なデバイスとの互換性を確保しています。シンプルな外観と6キーナビゲーション構成により直感的な操作が可能で、精密な制御が求められるアプリケーションに適しており、ユーザーエクスペリエンス全体を向上させます。

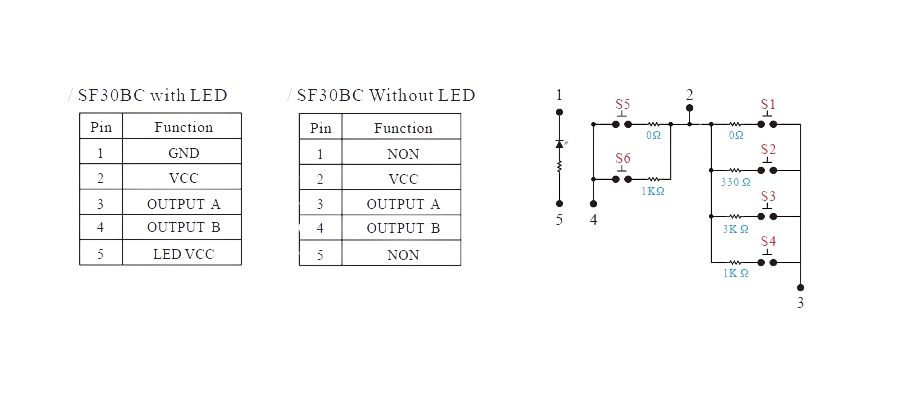

SF30BC 6キーナビゲーションLED照明スイッチ の 連絡先の設定
Q: SF30BCの5ピン接点構成の利点は何ですか？
A: 5ピン構成は配線プロセスを簡素化し、設置時間とコストを削減するとともに、安定した信号伝送を維持し、故障率を低減するため、高い信頼性が求められる産業環境に適しており、システムメンテナンスも容易になります。

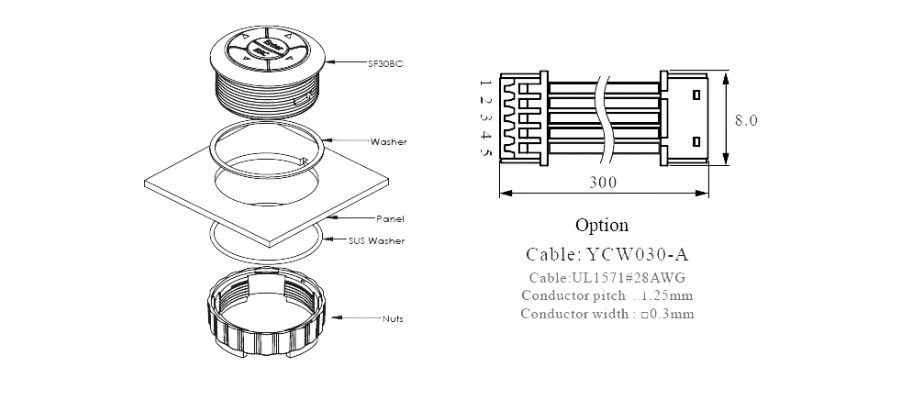

SF30BC 6キーナビゲーションLED照明スイッチ の インストール手順 &オプション品 - 専用ケーブル
Q: モジュラーナビゲーションスイッチにはなぜ高品質の配線が必要なのですか？
A: 高品質の配線は、安定した信号伝送を確保し、配線品質の低さに起因する制御遅延や誤動作を防ぎます。選定された配線は通常、耐摩耗性と耐干渉性を備えており、長期間にわたって性能を維持します。特に産業環境や高精度機器に適しており、システム全体の信頼性を向上させます。
ダウンロード
サンプルご注文
- シリーズ
- 製品型番
- 製品の特徴
-
- YCW030-A for SF30BC wire
-
- SF30BC 6ボタンナビゲーションスイッチ用ワイヤー
- 5ピン、長さ300 mm
- 端のメスコネクタ
-
TWD 110
- +
-
- SF30BC7552
-
- 黒色アルミニウム合金ハウジング
- 6キー押しボタンスイッチモジュール
- 「x」/「v」マーク付きセンターキャップ
- ブルーLEDバックライト
- ワイヤーを含まないYCW030-A
-
TWD 1,150
- +
-
- SF30BC7552+YCW030-A
-
- 黒色アルミニウム合金ハウジング
- 6キー押しボタンスイッチモジュール
- 「x」/「v」マーク付きセンターキャップ
- ブルーLEDバックライト
- YCW030-A ワイヤー、L:300mm
-
TWD 1,260
- +
-
- SF30BC0051
-
- 銀色のアルミニウム合金ハウジング
- 6キー押しボタンスイッチモジュール
- 「Enter」/「ESC」の黒いキャップセンターマーキング
- 非 LED バックライト
- ワイヤーを含まないYCW030-A
-
TWD 1,050
- +
-
- SF30BC0051+YCW030-A
-
- 銀色のアルミニウム合金ハウジング
- 6キー押しボタンスイッチモジュール
- 「Enter」/「ESC」の黒いキャップセンターマーキング
- 非 LED バックライト
- YCW030-A ワイヤー、L:300mm
-
TWD 1,160
- +
※ご注文後、専門担当より発送日のご連絡をさせていただきますので、メールボックスの確認をお願いいたします。
※EU のお客様は EORI 番号を入力してください。
※色は実際の商品の色となります。
※サンプルのご注文は評価用です。大量の場合は営業担当者までお問い合わせください。
※すべての製品は RoHs および REACH に準拠しています
※2007年にISO9001認証を取得。
※2023年にISO14001認証を取得。
